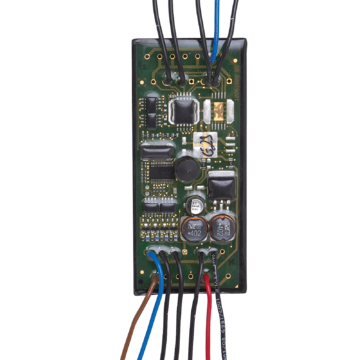

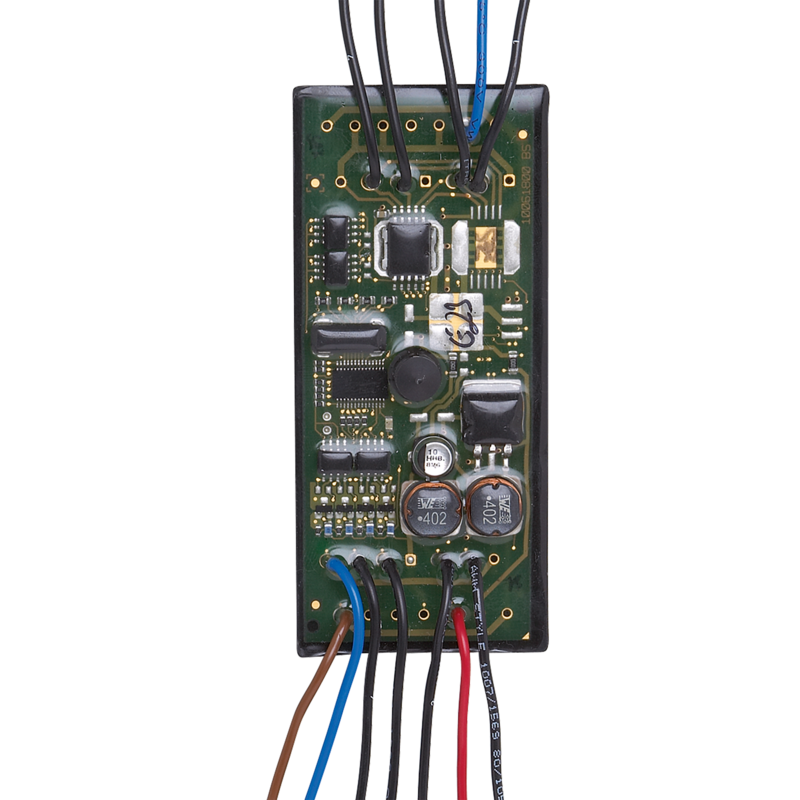

AC2709
Moduł AS-i PCB, PNP, Liczba wejść binarnych: 4, Liczba wyjść binarnych: 4, waga 115g
Produkt na zamówienie
Wysyłka:
2 tygodnie
162,80 €
200,24 € z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Do montażu w niewielkich obudowach, szafach sterowniczych i panelach operatorskich
- Proste i szybkie podłączanie przewodów za pomocą skrętek przewodowych
- Wyjątkowo niewielkie wymiary konstrukcji
- Do integracji przełączników mechanicznych w sieciach AS-i
- Połączenie AS-i dla czterech urządzeń kontrolnych i sygnalizacyjnych
| Aplikacja | ||
|---|---|---|
| Aplikacja | Obudowa do montażu na płycie montażowej | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 26,5...31,6 DC | |
| Maks. pobór prądu z sieci AS-i [mA] | 250 | |
| Maks. całkowity prąd obciążenia [A] | 0,2; (prąd całkowity dla wszystkich wejść i wyjść zasilanych z AS-i: 200 mA) | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wejść binarnych: 4; Liczba wyjść binarnych: 4 | |
| Wejścia | ||
| Liczba wejść binarnych | 4 | |
| Obwód wejść binarnych | PNP | |
| Zasilanie wejść | AS-i | |
| Zasilanie [V] | 15...30; (DC) | |
| Maksymalna obciążalność wejść łącznie [mA] | 200 | |
| Prąd wejściowy Wysoki [mA] | > 3 | |
| Prąd wejściowy Niski [mA] | < 1,5 | |
| Poziom przełączania Wysoki [V] | > 10 | |
| Wejścia cyfrowe zabezpieczone przeciwzwarciowo | tak | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP | |
| Liczba wyjść binarnych | 4 | |
| Podłaczenie | PNP | |
| Maks. prąd obciążenia na wyjście [mA] | 50 | |
| Zabezpieczenie przed zwarciem | tak | |
| Separacja galwaniczna | tak | |
| Wyjścia zasilania aktuatora | AS-i | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...60 | |
| Ochrona | IP 20 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 50295 | ||
| MTTF [lata] | 322 | |
| Klasyfikacja AS-i | ||
| Wersja AS-i | 2.1 | |
| Rozszerzony tryb adresowania | nie | |
| AS-i profil | S-7.0.F | |
| Konfiguracja AS-i E_A [hex] | 7 | |
| AS-i_ID_kod [hex] | 0.F | |
| Dane mechaniczne | ||
| Waga [g] | 115 | |
| Typ montażu | dla obudowy Moeller RMQ-Titan: I3M, I4M, I6M | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| działanie | LED, kolor zielony | |
| Uwagi | ||
| Uwagi | Płytka drukowana może być także zintegrowana z obudową RMQ22. Nie podłączać żadnego z następujących pinów do zewnętrznego potencjału: O-, I+, I1, I2, I3, I4 Piny są połączone elektrycznie z przewodem AS-i. Instalować w taki sposób aby wyeksponowane częśći nie mogły być dotyknięte. |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Przewód: 0,2 m | |
