AC2750

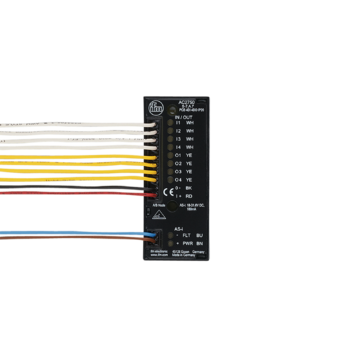

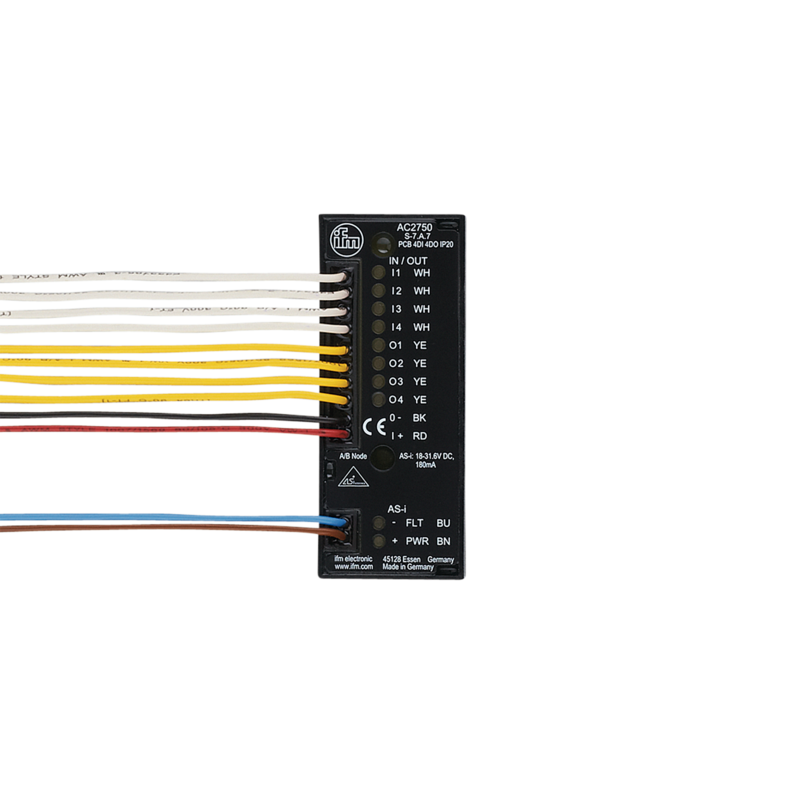

Moduł AS-i PCB, PNP, Liczba wejść binarnych: 4, Liczba wyjść binarnych: 4, waga 75,5g
Produkt na zamówienie
Wysyłka:
2 tygodnie
129,00 €
158,67 € z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Do montażu w niewielkich obudowach, szafach sterowniczych i panelach operatorskich
- Proste i szybkie podłączanie przewodów za pomocą skrętek przewodowych
- Wyjątkowo niewielkie wymiary konstrukcji
- Do integracji przełączników mechanicznych w sieciach AS-i
- Połączenie AS-i dla czterech urządzeń kontrolnych i sygnalizacyjnych
| Aplikacja | ||
|---|---|---|
| Wykonanie | Tylko do pracy z masterami AS-i o profilu M4 | |
| Aplikacja | Obudowa do montażu na płycie montażowej | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...31,6 DC | |
| Maks. pobór prądu z sieci AS-i [mA] | 180; (bez czujników: < 30 mA; aktywne wejścia i wyjścia: < 180 mA) | |
| Klasa ochrony | III | |
| Maks. całkowity prąd obciążenia [A] | 0,15; (prąd całkowity dla wszystkich wejść i wyjść zasilanych z AS-i: 150 mA) | |
| Zintegrowana funkcja Watchdog | tak | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wejść binarnych: 4; Liczba wyjść binarnych: 4 | |
| Wejścia | ||
| Liczba wejść binarnych | 4 | |
| Obwód wejść binarnych | PNP | |
| Zasilanie wejść | AS-i | |
| Zasilanie [V] | 18...30; (DC) | |
| Maksymalna obciążalność wejść łącznie [mA] | 150 | |
| Prąd wejściowy Wysoki [mA] | 6...10 | |
| Prąd wejściowy Niski [mA] | 0...2 | |
| Poziom przełączania Wysoki [V] | > 11 | |
| Wejścia cyfrowe zabezpieczone przeciwzwarciowo | tak | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP | |
| Liczba wyjść binarnych | 4 | |
| Podłaczenie | PNP | |
| Zakres napięcia DC [V] | 18...30; (DC) | |
| Maks. prąd obciążenia na wyjście [mA] | 100; (Kategoria użytkowania DC-13 (sterowanie elektromagnetyczne): 2,5 W (IEC 60947-5-1)) | |
| Maks. sumaryczne obciążenie prądowe wyjść [A] | 0,15 | |
| Zabezpieczenie przed zwarciem | tak | |
| Separacja galwaniczna | tak | |
| Wyjścia zasilania aktuatora | AS-i | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...55 | |
| Ochrona | IP 20 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 50295 | ||
| Klasyfikacja AS-i | ||
| Wersja AS-i | 3.0 | |
| Rozszerzony tryb adresowania | tak | |
| AS-i profil | S-7.A.7 | |
| Konfiguracja AS-i E_A [hex] | 7 | |
| AS-i_ID_kod [hex] | A.7 | |
| Certyfikat AS-i | 102301 | |
| Dane mechaniczne | ||
| Waga [g] | 75,5 | |
| Typ montażu | Do montażu w obudowie | |
| Wymiary [mm] | 31,1 x 12 x 76,6 | |
| Materiał | obudowa: PC wypełniona żywicą | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| działanie | LED, kolor zielony | |
| Błąd | LED, kolor czerwony | |
| Funkcja | LED, kolor żółty | |
| Uwagi | ||
| Uwagi | Funkcja watchdog wyłącza wyjścia, jeśli nie ma komunikacji na linii AS-i. Instalować w taki sposób aby wyeksponowane częśći nie mogły być dotyknięte. Do montażu w obudowie o wymiarach 68 x 136 x 53 mm (dł.x sz.x wys.), np. Schneider Electric Harmony XALD03, XALD04 Nie podłączać żadnego z następujących pinów do zewnętrznego potencjału: 0-, I+, I1, I2, I3, I4 Piny są połączone elektrycznie z przewodem AS-i. Można używać tylko do wysokości 2000 m npm. |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Przewód: 0,2 m, PVC | ||
