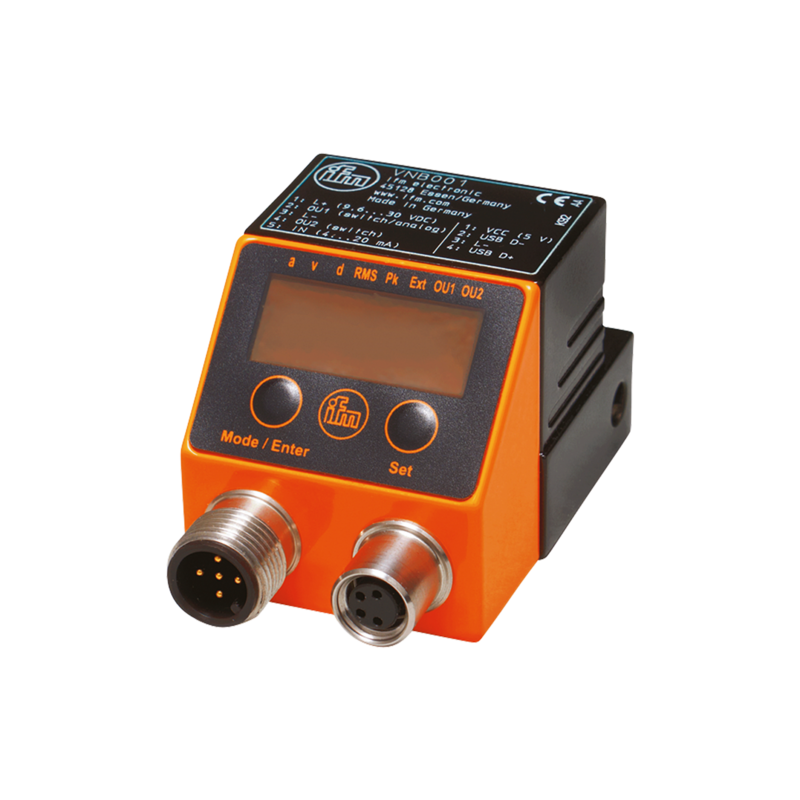

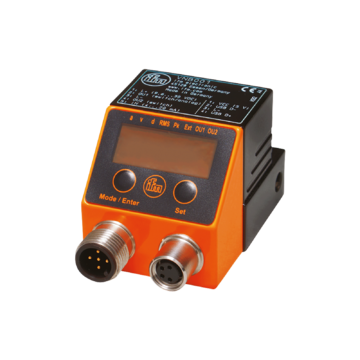

VNB001
Czujnik drgań firmy IFM, 36 x 37,6 x 62,4 mm, analogowy, we/wyj x 3, liczba osi pomiaru 1, zakres pomiarowy wibracji 0...500 mm/s, zakres częstotliwości 2...1000 Hz, temp. otoczenia -30...60 °C, IP 67, konektor M12
Produkt na zamówienie
Wysyłka:
2 tygodnie
467,50 €
575,03 € z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Dwa wyjścia przełączające do alarmu wstępnego i głównego
- Zintegrowana pamięć historii z zegarem czasu rzeczywistego do monitorowania, wyświetlania i zapisu wartości
- Skalowalne analogowe wyjście prądowe do pomiaru prędkości drgań
- Wejście analogowe może służyć do monitoringu innych pomiarów
- Parametryzacja i wizualizacja bezpośrednio na urządzeniu lub opcjonalnie poprzez oprogramowanie do parametryzacji
| Cechy produktu | ||
|---|---|---|
| Zakres pomiarowy wibracji [mm/s] | 0...500; (w zależności od częstotliwości drgań) | |
| Zakres częstotliwości [Hz] | 2...1000 | |
| Zasada pomiaru | pojemnościowy | |
| Aplikacja | ||
| Aplikacja | Czujnik wibracji wg. ISO 10816 | |
| Funkcja auto-test | tak | |
| Funkcja Heartbeat | tak | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 9,6...30 DC; (lub poprzez USB (wyjścia przełączajęce nie aktywne)) | |
| Pobór prądu [mA] | < 70 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Typ czujnika | akcelerometr mikromechaniczny | |
| Wejścia / wyjścia | ||
| Całkowita ilość wejść i wyjść | 3; (konfigurowalne) | |
| Liczba wejść i wyjść | Liczba wejść analogowych: 1; Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Wejścia | ||
| Liczba wejść analogowych | 1 | |
| Wejście analogowe (prądowe) [mA] | 4...20 | |
| Wyjścia | ||
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy | |
| Liczba wyjść binarnych | 2 | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2 | |
| Minimalny prąd obciążenia [mA] | 100 | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe [mA] | 4...22 | |
| Maks. obciążenie [Ω] | 9,6...17 V: 150; 17...30 V: 500 | |
| Ustawienia fabryczne | Wyjście przełączające: normalnie zamknięte punkt przełączania - wstępny alarm: 2,8 mm/s punkt przełączania - główny alarm: 4,5 mm/s Zakres częstotliwości: 10...1000 Hz metoda pomiaru: RMS jednostka: mm/s |
|
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy wibracji [mm/s] | 0...500; (w zależności od częstotliwości drgań) | |
| Zakres częstotliwości [Hz] | 2...1000 | |
| Zasada pomiaru | pojemnościowy | |
| Liczba osi pomiaru | 1 | |
| Dokładność / odchylenie | ||
| Błąd pomiaru [% wartości końcowej] | ± 3% | |
| Interfejsy | ||
| Interfejs komunikacyjny | USB | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -30...60 | |
| Temperatura składowania [°C] | -30...85 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV wyładowanie bezpośrednie / 15 kV wyładowanie atmosferyczne | |
| EN 61000-4-3 | 10 V/m 80...2000 MHz | |
| EN 61000-4-4 Burst | 4 kV sonda sprzężenia pojemnościowego, uziemiona | |
| EN 61000-4-6 | 10 V 0,15...80 MHz | |
| EN 61000-6-4 | środowiska przemysłowe | |
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 50 g 11 ms / n=1000 | |
| MTTF [lata] | 148 | |
| Dane mechaniczne | ||
| Waga [g] | 273,5 | |
| Typ montażu | Komplet montażowy M5 / M8 | |
| Wymiary [mm] | 36 x 37,6 x 62,4 | |
| Materiał | obudowa: cynk odlewany ciśnieniowo niklowany | |
| Moment dokręcający [Nm] | 7 | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Funkcja | 6 x LED, kolor zielony | |
| wstępny alarm | 1 x LED, kolor żółty | |
| główny alarm | 1 x LED, kolor czerwony | |
| Wartość mierzona | 7-segmentowy wyświetlacz LED, czerwona / zółta / zielona 4-cyfrowy | |
| Elementy wykonawcze | ||
| 2 | Przycisk | |
| Pamięci danych | ||
| Pamięć historii | tak | |
| Typ pamięci danych | pamięć pierścieniowa; FIFO | |
| Zegar czasu rzeczywistego | tak; UTC, Podtrzymanie bateryjne | |
| Lokalizacja pamięci | wewnętrzne | |
| Interwał pamięci | 5 min | |
| Rozmiar pamięci | 686774 rekordy danych | |
| Akcesoria | ||
| Dostarczane elementy | podkładka sprężysta śruba adaptery: 1 x M8 x M5 |
|
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - Przyłącze procesowe | ||
| Konektor: 1 x M12; kodowanie: A | ||
| Połączenie elektryczne - USB | ||
| Konektor: 1 x M8; kodowanie: A | ||
