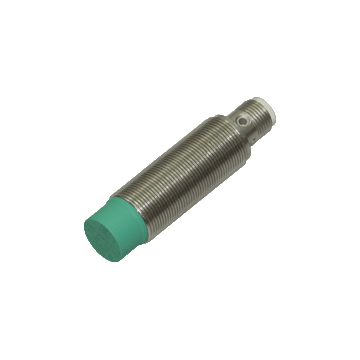

NEN20-18GM50-E2-V1 - 231740
Czujnik indukcyjny o wydłużonej strefie działania firmy Pepperl+Fuchs, zakres = 20 mm, czoło niezabudowane, PNP / normalnie otwarty (NO), zasilanie 10 ... 30 V DC, konektor M12-3pin, IP67, 0 ... 200 Hz
Dostępne:
9 szt.
Wysyłka:
7 dni
634,00 zł
779,82 zł z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NEN20-18GM50-E2-V1
- Zwiększona odległość robocza
- 20 mm czoło niezabudowane
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Normalnie otwarty (NO) | |
| Typ wyjścia | PNP | |
| Znamionowa odległość robocza | 20 mm | |
| Instalacja | niezabudowany | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 16.2 mm | |
| Element uruchamiający | stal miękka, np. sol. 1.0037, SR235JR (wcześniej St37-2) 60 mm x 60 mm x 1 mm |
|
| Współczynnik redukcji r Al | 0.35 | |
| Współczynnik redukcji r Cu | 0.3 | |
| Współczynnik redukcji r 304 | 0,7 | |
| Współczynnik redukcji r Mosiądz | 0.45 | |
| Typ wyjścia | 3-przewodowy | |
| Nominalne oceny | ||
| Warunki instalacji | ||
| A | ze stali 1.0037 (St37): 20 mm | |
| B | 30 mm | |
| C | 60 mm | |
| F | 78 mm | |
| Napięcie robocze | 10 ... 30 V. | |
| Częstotliwość przełączania | 0 ... 200 Hz | |
| Histereza | 0.1 ... 2 mm | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Zabezpieczenie przed zwarciem | pulsowanie | |
| Odporność na przeciążenie | tak | |
| Zabezpieczenie przed zerwaniem drutu | tak | |
| Indukcyjne zabezpieczenie przeciwprzepięciowe | tak | |
| Tłumienie przepięć | tak | |
| Sinusoida | 10% | |
| Spadek napięcia | ≤ 2 V. | |
| Powtórz dokładność | 1 mm | |
| Prąd pracy | 0 ... 200 mA | |
| Prąd wyłączenia | ≤ 10 µA | |
| Prąd zasilania bez obciążenia | ≤ 11 mA | |
| Opóźnienie czasowe przed dostępnością | ≤ 50 ms | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 1940 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, IEC 60947-5-2:2007 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, cel ogólny | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Wtyczka M12 x 1, 3-pinowa | |
| Materiał obudowy | mosiądz, niklowany | |
| Czoło aktywne | PBT | |
| Stopień ochrony | IP67 | |
| Masa | 30 g | |
| Moment dokręcania, śruby mocujące | max. 20 Nm | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
