Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu

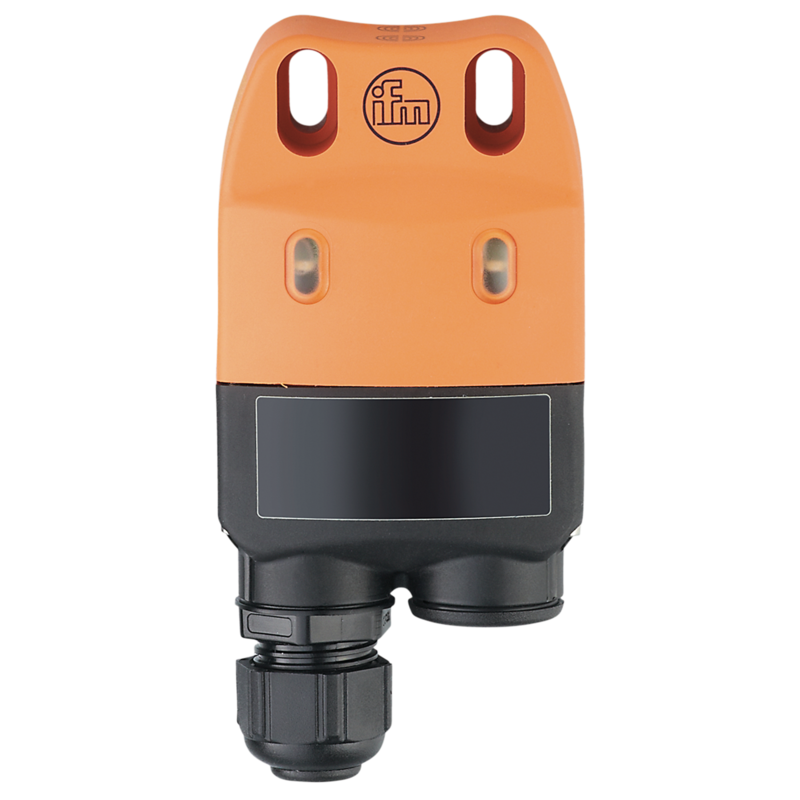

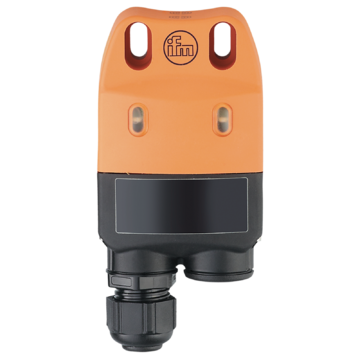

- Do monitorowania położeń zaworów
- Zapewnia niezawodne wskazania położenia aktuatorów zaworów
- Do podłączania do obwodów iskrobezpiecznych
- Układ bezkontaktowy i samoczyszczący
Cechy produktu | ||
---|---|---|
Funkcja wyjścia | 2 x normalnie zamknięte | |
Strefa działania [mm] | 4 | |
Obudowa | prostopadłościan | |
Wymiary [mm] | 33 x 60 x 119 | |
Dane elektryczne | ||
Podłączenie do wzmacniacza | tak | |
Wzmacniacz przełączający | podłączenie do certyfikowanych obwodów iskrobezpiecznych o wartościach maksymalnych: U = 15 V / I = 50 mA / P = 120 mW | |
Napięcie zasilania [V] | 8,2 DC; (1kΩ) | |
Napięcie zasilania DC [V] | 7,5...15; (przy użytkowaniu poza strefą EX) | |
Pobór prądu [mA] | < 1; (tłumiony; przewodzący: > 2,1) | |
Klasa ochrony | III | |
Podłączenie aktuatora | podłączenie do certyfikowanych obwodów iskrobezpiecznych zaworów elektromagnetycznych o wartościach maksymalnych: U = 28 V / I = 250 mA / P = 750 mW (bis 40 °C) / P = 650 mW (bis 70 °C); (W przypadku stosowania w atmosferze gazowej (grupa II) dopuszczalne są następujące maksymalne wartości: U = 28 V / P = 1,1 W; Wartości te nie mogą zostać przekroczone.) | |
Wyjścia | ||
Funkcja wyjścia | 2 x normalnie zamknięte | |
Częstotliwość przełączania DC [Hz] | 500 | |
Zabezpieczenie przed przeciążeniem | tak | |
Strefa działania | ||
Strefa działania [mm] | 4 | |
Realny zasięg działania Sr [mm] | 4 ± 10 % | |
Gwarantowany zasięg działania [mm] | 0...3,25 | |
Dokładność / odchylenie | ||
Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,5 / aluminium: 0,4 / miedź: 0,3 | |
Histereza [% z Sr] | 1...15 | |
Dryft punktu przełączania [% z Sr] | -10...10 | |
Warunki pracy | ||
Temperatura otoczenia [°C] | -25...70 | |
Ochrona | IP 65; IP 67 | |
Testy / dopuszczenia | ||
Dopuszczenie | BVS 14 ATEX E 005 X; IECEx BVS 14.0005X | |
Oznaczenie ATEX | II 1G Ex ia IIB T4 Ga Ta: -25...70 °C | |
II 2G Ex ia IIC T4 Gb Ta: -25...70 °C | ||
II 1D Ex ia IIIB T135 °C Da Ta: -25...70 °C | ||
EMC | ||
EN 60947-5-6 | ||
Odporność na wibracje | ||
10...55 Hz (1 mm) | ||
Odporność na wstrząsy | ||
30 g (11 ms) | ||
Klasyfikacja bezpieczeństwa | ||
Maks. pojemność wewnętrzna [nF] | 60; (dla obwodu iskrobezpiecznego) | |
Maks. induktancja wewnętrzna [µH] | 130; (dla obwodu iskrobezpiecznego) | |
Dane mechaniczne | ||
Waga [g] | 176,5 | |
Obudowa | prostopadłościan | |
Montaż | montaż niezabudowany | |
Wymiary [mm] | 33 x 60 x 119 | |
Materiał | obudowa: PA | |
Wyświetlacze / elementy robocze | ||
Wyświetlacz | ||
Stan wyjścia | 2 x LED, kolor żółty | |
Akcesoria | ||
Dostarczane elementy | śruba imbusowa: 2 x M5 x 16 śruba imbusowa: 2 x M3 x 25 |
|
Uwagi | ||
Uwagi | Urządzenie nie jest zatwierdzone do zastosowań w strefach bezpieczeństwa ludzi. | |
Sztuk w opakowaniu | 1 szt. | |
Połączenie elektryczne | ||
Podłączenie | złącza zaciskowe w komorze zaciskowej: ...2,5 mm2; Dławik kablowy: M20 X 1,5 |
