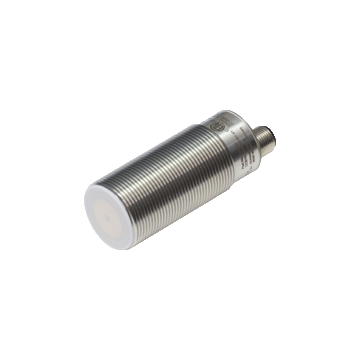

CCB10-30GS55-N1-V1 - 245597
Czujnik pojemnościowy firmy Pepperl+Fuchs, zakres = 10 mm, czoło zabudowane, 2-przewodowy, normalnie otwarty (NO), konektor M12-4pin, IP67
Magazyn:
4 szt.
Wysyłka:
24-48h
742,00 zł
912,66 zł z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
24
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika pojemnościowego CCB10-30GS55-N1-V1
- 10 mm czoło zabudowane
- Odległość przełączania można ustawić w szerokim zakresie za pomocą potencjometru
| Ogólne specyfikacje | ||
|---|---|---|
| Częstotliwość przełączania | Normalnie otwarty (NO) | |
| Typ wyjścia | Namur | |
| Znamionowa odległość robocza | 10 mm | |
| Instalacja | zabudowany | |
| Typ wyjścia | 2-przewodowy | |
| Nominalne oceny | ||
| Warunki instalacji | ||
| A | 0 mm | |
| B | 0 mm | |
| C | 20 mm | |
| F | 60 mm | |
| Napięcie nominalne | 8.2 V (R<sub>i</sub> około 1 k?) | |
| Napięcie robocze | 5 ... 15 V. | |
| Częstotliwość przełączania | 0 ... 50 Hz | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zużycie prądu | ||
| Nie wykryto płytki pomiarowej | ? 1,5 mA | |
| Wykryto płytkę pomiarową | ? 2.5 mA | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 1134 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Namur | EN 60947-5-6: 2000, IEC 60947-5-6: 1999 | |
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenie ETL | cETLus | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -20 ... 70 ° C (-4 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Wtyczka M12 x 1, 4 piny | |
| Materiał obudowy | Stal nierdzewna 1.4305 / AISI 303 | |
| Czoło aktywne | PTFE | |
| Stopień ochrony | IP67 | |
| Poziom ochrony sprzętu Ga | ||
| Oznakowanie CE | [*PD-Z02585A*] | |
| Oznaczenie ATEX | <img src="/web_img/a100038a.jpg" alt="Ex-Hexagon"> II 1G Ex ia IIC T1-T6 Ga <br> | |
| Standardy | EN 60079-0: 2012, EN 60079-11: 2012, EN 60079-26: 2007 <br> Zabezpieczenie przed zapłonem „Iskrobezpieczeństwo” | |
| Odpowiedni typ | CCB10-30GS55-N1... | |
| Efektywna pojemność wewnętrzna | max. 250 nF | |
| Efektywna indukcyjność wewnętrzna | max. 200 µH | |
| Najwyższa dopuszczalna temperatura otoczenia | ||
| T6 when Pi = 100 mW, Ui = 15 V, Ii =30 mA | 40 °C (104 °F) | |
| T5 when Pi = 100 mW, Ui = 15 V, li = 30 mA | 40 °C (104 °F) | |
| T4 when Pi = 100 mW, Ui = 15 V, Ii = 30 mA | 80 °C (176 °F) | |
| T3, T2, T1 when Pi = 100 mW, Ui = 15 V, Ii = 30 mA | 100 °C (212 °F) | |
| Poziom ochrony sprzętu Da | ||
| Oznakowanie CE | [*PD-Z02585A*] | |
| Oznaczenie ATEX | <img src="/web_img/a100038a.jpg" alt="Ex-Hexagon"> II 1D Ex ia IIIC T101°C Da <br> | |
| Standardy | EN 60079-0: 2012; EN 60079-11: 2012 <br> rodzaj ochrony iskrobezpieczeństwo „ia” | |
| Odpowiedni typ | CCB10-30GS55-N1... | |
| Efektywna pojemność wewnętrzna | max. 250 nF | |
| Efektywna indukcyjność wewnętrzna | max. 200 µH | |
| Informacje ogólne | ||
| Używaj w obszarach niebezpiecznych | patrz instrukcja obsługi | |
| Kategoria | 1G; 1D | |
