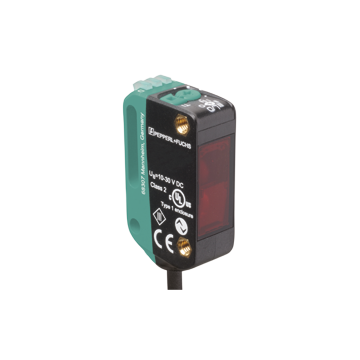

OBG5000-R100-2EP1-IO-0,3M-V1 - 267075-100480
Czujnik refleksyjny do elementów transparentnych firmy Pepperl+Fuchs, zakres 0 ... 3,5 m w trybie TEACH, zasilanie 10 ... 30 V DC, przewód 0,3 m z gniazdem M12-4pin, 2 wyjścia uniwersalne Push-Pull, 500 Hz, -20 ... 60 ° C, IP67 / IP68 / IP69K
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
675,00 zł
830,25 zł z podatkiem VAT
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnik refleksyjnego do elementów transparentnych OBG5000-R100-2EP1-IO-0,3M-V1
- Miniaturowa konstrukcja z wszechstronnymi opcjami montażu
- Wykrywa obiekty przeźroczyste, tj. przeźroczyste szkło, PET i przeźroczyste folie
- Dwie konstrukcję w jednym: tryb detekcji wyraźnego obiektu lub odbicia z dużym zasięgiem
- Wysoki stopień ochrony IP69K
- Interfejs IO-link dla danych serwisowych i procesowych
Opis produktu | ||
---|---|---|
Czujnik refleksyjny z filtrem polaryzacyjnym do wykrywania wyraźnych obiektów |
Ogólne specyfikacje | ||
---|---|---|
Efektywny zasięg wykrywania | 0 ... 3,5 m w trybie TEACH; 0 ... 5 m przy przełączniku „N” | |
Odległość odbłyśnika | 0 ... 3,5 m w trybie TEACH; 0 ... 5 m przy przełączniku „N” | |
Zakres wykrywania progu | 6 m | |
Cel referencyjny | Odbłyśnik H85-2 | |
Źródło światła | LED | |
Rodzaj światła | modulowane widzialne światło czerwone | |
Etykietowanie grup ryzyka LED | grupa zwolniona | |
Średnica plamki świetlnej | około 170 mm przy odległości 3,5 m | |
Kąt rozbieżności | około 5 ° | |
Limit światła otoczenia | EN 60947-5-2 | |
Parametry związane z bezpieczeństwem funkcjonalnym | ||
MTTF <sub> d </sub> | 600 a | |
Czas misji (T <sub> M </sub>) | 20 a | |
Pokrycie diagnostyczne (DC) | 0 % | |
Wskaźniki / środki operacyjne | ||
Wskaźnik działania | Dioda zielona: ciągłe świecenie - zasilanie włączone <br> miganie (4 Hz) - zwarcie <br> miganie z krótką przerwą (1 Hz) - tryb IO-Link | |
Wskaźnik funkcji | Żółta dioda LED: <br> Świeci światłem ciągłym - ścieżka światła czysta <br> Świeci światłem ciągłym - wykryto obiekt <br> Miga (4 Hz) - niewysekranjąca rezerwa działania | |
Elementy sterujące | Klucz Teach-In | |
Elementy sterujące | 5-stopniowy przełącznik obrotowy do wyboru trybów pracy | |
Poziomy wykrywania kontrastu | 0% - czyste, wypełnione wodą butelki PET <br> 18% - butelki z przezroczystego szkła | 40% - kolorowe szkło lub nieprzezroczyste materiały | Regulowane za pomocą przełącznika obrotowego | |
Specyfikacje elektryczne | ||
Napięcie robocze | 10 ... 30 V DC | |
Marszczyć | max. 10% | |
Prąd zasilania bez obciążenia | < 25 mA przy napięciu zasilania 24 V. | |
Klasa ochrony | III | |
Interfejs | ||
Typ interfejsu | IO-Link (przez C / Q = styk 4) | |
Szybkość transmisji | COM 2 (38,4 kBaud) | |
Wersja IO-Link | 1.1 | |
Min. czas cyklu | 2,3 ms | |
Szerokość danych procesowych | Dane procesowe wejście 2 Bit <br> Dane procesowe wyjście 2 Bit | |
Obsługa trybu SIO | tak | |
Identyfikator urzadzenia | 0x110A07 (1116679) | |
Kompatybilny typ portu głównego | A | |
Wyjście | ||
Rodzaj przełączania | Rodzaj przełączania czujnika jest ustawialny. Domyślne ustawienie to: <br> C / Q - Pin4: NPN normalnie zamknięty / light-on, PNP normalnie otwarty / ciemny-on, IO-Link <br> / Q - Pin2: NPN normalnie otwarty / dark-on, PNP normalnie zamknięty / włączony | |
Wyjście sygnału | 2 wyjścia push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed odwrotną polaryzacją, zabezpieczone przed przepięciem | |
Napięcie przełączania | max. 30 V DC | |
Prąd przełączania | max. 100 mA, obciążenie rezystancyjne | |
Kategoria użytkowania | DC-12 and DC-13 | |
Spadek napięcia | ? 1,5 V DC | |
Częstotliwość przełączania | 500 Hz | |
Czas odpowiedzi | 1 ms | |
Dostosowanie | ||
Interfejs komunikacyjny | IEC 61131-9 | |
Standard produktu | EN 60947-5-2 | |
Aprobaty i certyfikaty | ||
Aprobata UL | E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1 | |
Warunki otoczenia | ||
Temperatura otoczenia | -20 ... 60 ° C (-4 ... 140 ° F), ruchomy kabel nieodpowiedni dla łańcuchów przenośników | |
Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
Specyfikacja mechaniczna | ||
Szerokość obudowy | 11 mm | |
Wysokość obudowy | 37,1 mm | |
Głębokość obudowy | 21.5 mm | |
Stopień ochrony | IP67 / IP69 / IP69K | |
Podłączenie | Kabel stały 300 mm z 4-pinowym złączem M12 x 1 | |
Materiał | ||
Obudowa | PC (poliwęglan) | |
Osłona optyki | PMMA | |
Masa | około 17 g | |
Długość kabla | 0,3 m |
