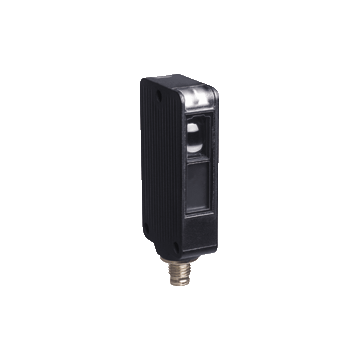

MLV41-54-G/25/95/136 - 183434
Czujnik refleksyjny firmy Pepperl+Fuchs, zakres 0 ... 4 m w trybie TEACH 0 ... 5,2 m w pozycji przełącznika „N”, światło czerwone, zasilanie 10 ... 30 V DC, konektor M8-4pin, 2 wyjścia uniwersalne Push-Pull, 1000 Hz, -40 ... 60 ° C, IP67
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
976,00 zł
1 200,48 zł z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Retroreflective sensor MLV41-54-G/25/95/136
- Wytrzymała seria w odpornej na korozję metalowej obudowie
- Niezawodne rozpoznawanie obiektów odbijających światło i przeźroczystego szkła
- Dwie konstrukcję w jednym: tryb detekcji wyraźnego obiektu lub odbicia z dużym zasięgiem
- Przełącznik TEACH-IN do ustawiania poziomów wykrywania kontrastu
- Automatyczna regulacja w przypadku zabrudzenia w trybie wykrywania kontrastu
- Odporny na cięzkie warunki: niezawodny w każdych warunkach
| Opis produktu |
|---|
| Solidny czujnik refleksyjny do wykrywania szkła, kompaktowa konstrukcja, zasięg wykrywania 5,2 m, czerwone światło, włączone światło, 2 wyjścia push-pull, wtyczka M8 |
| Ogólne specyfikacje | ||
|---|---|---|
| Efektywny zasięg wykrywania | 0 ... 4 mw trybie TEACH 0 ... 5,2 m w pozycji przełącznika „N” |
|
| Odległość odbłyśnika | 0 ... 4 mw trybie TEACH 0 ... 5,2 m w pozycji przełącznika „N” |
|
| Zakres wykrywania progu | 6,5 m | |
| Cel referencyjny | Odbłyśnik H85-2 | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 660 nm | |
| Filtr polaryzacyjny | tak | |
| Odchylenie kątowe | max. ± 1° | |
| Średnica plamki świetlnej | około 100 mm przy zasięgu wykrywania 4 m | |
| Opening angle | 1,5 ° | |
| Limit światła otoczenia | 40000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 900 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona, świecąca statycznie Zasilanie włączone, Wskaźnik podnapięcia: Zielona dioda LED, pulsująca (około 0,8 Hz), zwarcie: Dioda zielona migająca (około 4 Hz) | |
| Wskaźnik funkcji | 2 żółte diody LED dla stanu przełączania, kontroli stabilności, TEACH-IN i trybu wykrywania kontrastu | |
| Elementy sterujące | 5-stopniowy przełącznik do ustawiania poziomów wykrywania kontrastu. |
|
| Poziomy wykrywania kontrastu | 10% - czyste, wypełnione wodą butelki PET 18% - butelki z przezroczystego szkła 40% - kolorowe szkło lub nieprzezroczyste materiały regulowane za pomocą przełącznika Teach-In |
|
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | max. 10% | |
| Prąd zasilania bez obciążenia | max. 35 mA | |
| Wyjście | ||
| Wyjście sygnału | 2 wyjścia push-pull (4 w 1), uzupełniające, odporne na zwarcie, zabezpieczone przed zamianą biegunów | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Spadek napięcia | ≤ 2,5 V DC | |
| Częstotliwość przełączania | 1000 Hz | |
| Czas odpowiedzi | 0,5 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | cULus na liście 57M3 (tylko w połączeniu z zasilaczem klasy UL 2; obudowa typu 1) | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 75 ° C (-40 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 31 mm | |
| Wysokość obudowy | 56,5 mm | |
| Głębokość obudowy | 13.6 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | Złącze M8 x 1, 4 piny | |
| Materiał | ||
| Obudowa | Aluminium powlekane Delta-Seal | |
| Twarz optyczna | szyba szyby | |
| Złącze | metal | |
| Masa | 50g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270902 |
| ECLASS 12.0 | 27270902 |
| ECLASS 11.0 | 27270902 |
| ECLASS 10.0.1 | 27270902 |
| ECLASS 9.0 | 27270902 |
| ECLASS 8.0 | 27270902 |
| ECLASS 5.1 | 27270902 |
| ETIM 9.0 | EC002717 |
| ETIM 8.0 | EC002717 |
| ETIM 7.0 | EC002717 |
| ETIM 6.0 | EC002717 |
| ETIM 5.0 | EC002717 |
| UNSPSC 12.1 | 39121528 |
