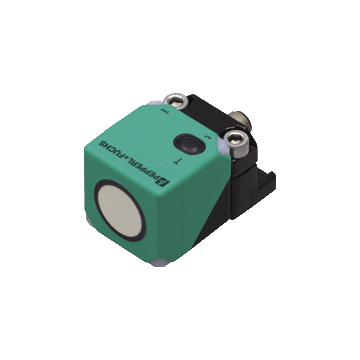

UC2000-L2M-E5-V15 - 277768
Czujnik ultradźwiękowy firmy Pepperl+Fuchs
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
1 936,00 zł
2 381,28 zł z podatkiem VAT
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
24
Producent
PEPPERL+FUCHS
Opisy produktu
Podstawowe parametry | ||
---|---|---|
Zakres pomiarowy | 60 ... 2000 mm | |
Ustawialny zakres | 80 ... 2000 mm | |
Strefa niewykrywania | 0 ... 60 mm | |
Obiekt dla którego określano strefy pomiarowe | 100 mm x 100 mm | |
Częstotliwość przetwornika | około 175 kHz | |
Czas odpowiedzi | minimum : 60 ms ustawienie dla strefy EX: 120 ms |
|
Wskaźnik zadziałania | ||
zielony LED | Wskaźniki operacyjne | |
żółty LED | stan przełączania | |
czerwony LED | błąd | |
Parametry elektryczne | ||
Napięcie zasilania | 10 ... 30 V DC , ripple 10 %SS | |
Konsumpcja bez obciążenia | ≤ 50 mA | |
Interfejs | ||
Typ interfejsu | Interfejs szeregowy (wymagany adapter programujący) 9600 BPS, brak parzystości, 8 bitów danych, 1 bit stopu Zgłoszone oznaczenie typu może różnić się od rzeczywistego oznaczenia |
|
Wejście / Wyjście | ||
Wejście / Typ wyjścia | 1 połączenie synchronizacyjne, dwukierunkowe | |
poziom "0" | 0 ... 1 V | |
poziom "1" | 4 V ... UB | |
Impedancja wejścia | > 12 k? | |
Zakres prądu roboczego | < 12 mA | |
Długość impulsu | 0.5 ... 300 ms (poziom 1) | |
Interwał impulsu | ≥ 33 ms (poziom 0) | |
Częstotliwość synchronizacji | ||
Częstotliwość pracy | ≤ 30 Hz | |
Praca multipleksowa | ≤ 33 Hz / n , n = ilość czujników , n ≤ 10 (ustawienie fabryczne: n = 5 ) |
|
Wejście | ||
Typ wejścia | 1 wejście programowalne | |
Ustawienie ( punkt 1) | 0 ... 1 V | |
Ustawienie ( punkt 2) | 4 V ... UB | |
Impedancja wejścia | > 10 k? | |
Długość impulsu | 2 ... 10 s | |
Wyjście | ||
Typ wyjścia | 1 wyjście przełączające E5, PNP NO/NC, programowalne | |
Max. obciążenie wyjścia | 200 mA , zabezpieczenie przed krótkim zwarciem / przeciążeniem | |
Spadek napięcia | ≤ 2 V | |
Powtarzalność | ≤ 0.1 % od pełnego zakresu | |
Częstotliwość przełączania | ≤ 5 Hz | |
Histereza | programowalne , ustawialne do 1 mm | |
Dryft temperaturowy | < 1.5 % od pełnego zakresu | |
Aprobaty i certyfikaty | ||
UL approval | cULus Listed, podstawowe aprobaty i dopuszczenia | |
CSA approval | cCSAus Listed, podstawowe aprobaty i dopuszczenia | |
CCC approval | CCC approval / oznakowanie nie jest wymagane dla produktów zasilanych napięciem ≤36 V | |
Warunki środowiskowe | ||
Temperatura otoczenia | -25 ... 70 °C (-13 ... 158 °F) | |
Temperatura składowania | -40 ... 85 °C (-40 ... 185 °F) | |
Specyfikacja mechaniczna | ||
Podłączenie elektryczne | konektor M12 x 1 , 5-pin | |
Stopień ochrony | IP67 | |
Materiał | ||
Obudowa | PA-GF35 | |
Materiał aktywnej membrany | mieszanka żywicy epoksydowej / szklanej; pianka poliuretanowa | |
Ciężar | 115 g | |
Ustawienie fabryczne | ||
Procedura oceny | uśrednienie (MxN) M = 5 N = 2 |
