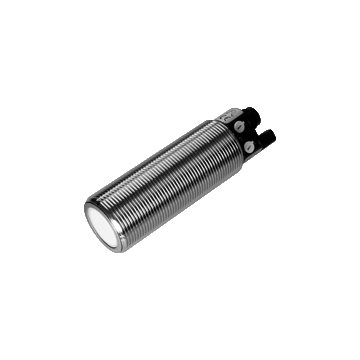

UC3500-30GM70-2E2R2-V15 - 238377
Czujnik ultradźwiękowy Pepperl+Fuchs, typ odbiciowy, średnica M30, sn=200-3500 mm, 2 x PNP/NPN NO lub NC, zasilanie 12-30 VDC, konektor M12, IP65, odpowiedź = 2Hz, synchronizacja, wybór szerokości wiązki, kompensacja temperatury
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
1 789,00 zł
2 200,47 zł z podatkiem VAT
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Wersja
Wymiary/ Średnica
Podłączenie elektryczne
Stopień ochrony
Gwarancja
24
Producent
PEPPERL+FUCHS
Cechy szczególne
Zasilanie
Funkcja wyjścia
Strefa działania
Obudowa
Opisy produktu
Podstawowe parametry | ||
---|---|---|
Zakres pomiarowy | 200 ... 3500 mm | |
Ustawialny zakres | 300 ... 3500 mm | |
Strefa niewykrywania | 0 ... 200 mm | |
Obiekt dla którego określano strefy pomiarowe | 100 mm x 100 mm | |
Częstotliwość przetwornika | około 120 kHz | |
Czas odpowiedzi | ≤ 150 ms | |
Klasyfikacja nominalna | ||
Dryft temperaturowy | ≤ ± 1.5 % od pełnego zakresu | |
Wskaźnik zadziałania | ||
żółty LED | solid Stan przełączania punktu 1 | |
zielony LED/żółty | żółty: wyjście przełącznika stanu przełączania 2 zielony: przycisk uczący |
|
Potencjometr | Wyjście przełączające 1 i wyjście przełączające 2 ustawialne | |
Parametry elektryczne | ||
Napięcie zasilania | 12 ... 30 V DC (w tym tętnienia) | |
Konsumpcja bez obciążenia | ≤ 50 mA | |
Interfejs | ||
Typ interfejsu | Podczerwień | |
Wejście / Wyjście | ||
Wejście / Typ wyjścia | 1 połączenie synchronizacyjne, dwukierunkowe (ustawienie fabryczne: tryb synchronizacji) / wejście uczące | |
poziom "0" | ≤ 3 V | |
poziom "1" | ≥ 15 V | |
Impedancja wejścia | typ. 900 ? | |
Ilość czujników | max. 10 | |
Wyjście przełączające | ||
Typ wyjścia | 2 wyjścia przełączające PNP, NO ( NC kontakt programowalne ) | |
Ustawienia fabryczne | 300 ... 3500 mm ( ustawialne za pomocą potencjometru ) | |
Powtarzalność | ± 5 mm | |
Max. obciążenie wyjścia | Per 150 mA , zabezpieczenie przed krótkim zwarciem / przeciążeniem | |
Częstotliwość przełączania | ≤ 2 Hz | |
Histereza przełączania | 35 mm ( programowalne ) | |
Spadek napięcia | ≤ 3 V | |
prąd poza zakresem | ≤ 10 µA | |
Aprobaty i certyfikaty | ||
UL approval | cULus Listed, podstawowe aprobaty i dopuszczenia | |
CSA approval | cCSAus Listed, podstawowe aprobaty i dopuszczenia | |
CCC approval | CCC approval / oznakowanie nie jest wymagane dla produktów zasilanych napięciem ≤36 V | |
Warunki środowiskowe | ||
Temperatura otoczenia | -25 ... 70 °C (-13 ... 158 °F) | |
Temperatura składowania | -40 ... 85 °C (-40 ... 185 °F) | |
Specyfikacja mechaniczna | ||
Podłączenie elektryczne | konektor M12 x 1 , 5-pin | |
Stopień ochrony | IP65 | |
Materiał | ||
Obudowa | mosiądz niklowany | |
Materiał aktywnej membrany | mieszanka żywicy epoksydowej / szklanej; pianka poliuretanowa | |
Ciężar | 140 g | |
Rodzaj obudowy | Obudowa cylindryczna |
