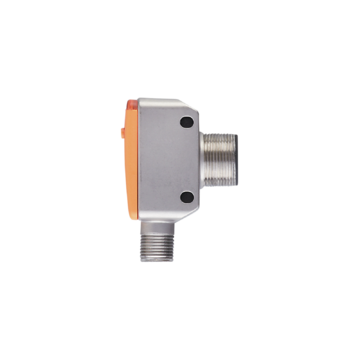

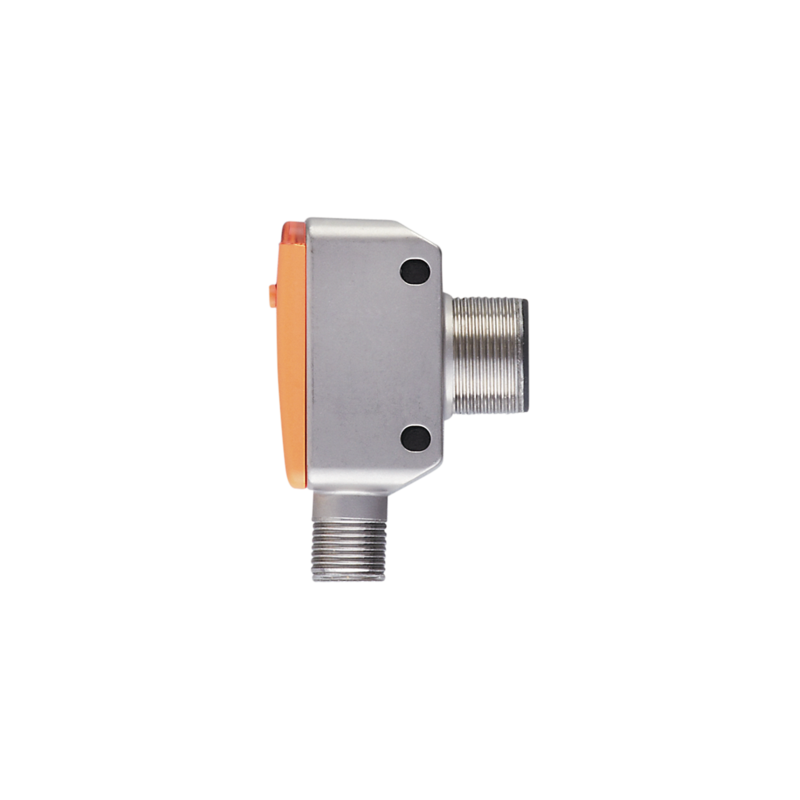

UGT581 - UGQ00300E2KG/US

Czujnik ultradźwiękowy firmy IFM, obudowa kostkowa zgwintem M18, sn=40...300 mm, zasilanie 10-30 VDC, PNP/NO lub NC (parametryzowalna), 0...10 V

Kod produktu: UGT581
Oznaczenie producenta: UGQ00300E2KG/US
Producent: IFM
Kategoria: Czujniki ultradźwiękowe

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie

Wysyłka:

2 tygodnie

Cena:

210,60 €

259,04 € z podatkiem VAT

Parametry produktu

Czas dostawy gdy brak na magazynie

2 tygodnie

Gwarancja

Producent

IFM

Opisy produktu

Wytrzymała prostokątna obudowa metalowa z bocznym gwintem M18
Wyjątkowo niewielka konstrukcja do stosowania w ograniczonej przestrzeni
Z programowalnym wyjściem przełączającym i skalowalnym wyjściem analogowym
Bezdotykowe wykrywanie niezależnie od barwy, przezroczystości czy cech powierzchni obiektu
Intuicyjne ustawianie zasięgu wykrywania przyciskiem

Cechy produktu
Wykonanie elektryczne		PNP
Funkcja wyjścia		normalnie otwarte / zamknięte; (parametryzowalna + 1x Wyjście napięciowe)
Strefa działania [mm]		40...300; (Obiekt: 100 x 100 mm)
Obudowa		prostopadłościan z gwintem M18
Wymiary [mm]		53 x 20 x 37,7
Dane elektryczne
Napięcie zasilania [V]		10...30 DC; (supply class 2 zgodnie z cULus)
Pobór prądu [mA]		< 35
Klasa ochrony		III
Zabezpieczenie przed odwrotną polaryzacją		tak
Czas rozruchu [s]		< 0,3
Częstotliwość nośna [kHz]		300
Wejścia / wyjścia
Liczba wejść i wyjść		Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1
Wyjścia
Łączna liczba wyjść		2
Wykonanie elektryczne		PNP
Liczba wyjść binarnych		1
Funkcja wyjścia		normalnie otwarte / zamknięte; (parametryzowalna + 1x Wyjście napięciowe)
Maks. spadek napięcia wyjścia przełączającego DC [V]		2,2
Prąd obciążenia wyjścia przełączającego DC [mA]		100
Częstotliwość przełączania DC [Hz]		8
Liczba wyjść analogowych		1
Analogowe wyjście napięciowe [V]		0...10
Min. rezystancja obciążenia [Ω]		3000
Zabezpieczenie przed zwarciem		tak
Zabezpieczenie przed przeciążeniem		tak
Strefa działania
Strefa działania [mm]		40...300; (Obiekt: 100 x 100 mm)
Strefa martwa [mm]		40
Kąt apertury [°]		15; (±2)
Histereza zakresu detekcji [mm]		< 1
Maks. odchylenie czujnik / obiekt 90° [°] [°]		± 4
Dokładność / odchylenie
Kompensacja temperatury		tak
Histereza [%]		< 1
Dryft punktu przełączania [%]		-5...5
Błąd nieliniowości wyjścia analogowego [%]		≤ 1
Powtarzalność		1 %
Rozdzielczość [mm]		2
Uwaga		Wskazane wartości są osiągane po czasie rozgrzewania min. 20 minut
Czasy reakcji
Czas reakcji [ms]		< 450; (wyjście analogowe)
Warunki pracy
Temperatura otoczenia [°C]		-20...70
Temperatura składowania [°C]		-30...80
Ochrona		IP 67
Testy / dopuszczenia
EMC
	EN 61000-4-2 ESD	4 kV CD / 8 kV AD
	EN 61000-4-3 w.cz. promieniowane	3 V/m
	EN 61000-4-4 Burst	2 kV
	EN 61000-4-6 w. cz. przewodzone	3 V
	EN 55011	klasa A
Odporność na wibracje
	EN 60068-2-6 Fc	(10-55) Hz Amplituda 1mm, Czas 5 min., 30 min. w każdej osi w częstotliwości rezonansowej lub 55 Hz
Odporność na wstrząsy
	EN 60068-2-27 Ea	30 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych
MTTF [lata]		191
Dopuszczenie UL
	Ta	-20...70 °C
	Zasilanie	Class 2
	Numer UL	E174191
Dane mechaniczne
Waga [g]		98,5
Obudowa		prostopadłościan z gwintem M18
Wymiary [mm]		53 x 20 x 37,7
Opis gwintu		M18 x 1
Materiał		1.4542 (17-4 PH / 630); PBT; PA; Epoksydowo-ceramiczna
Moment dokręcający [Nm]		50
Wyświetlacze / elementy robocze
Wyświetlacz
	Stan wyjścia	1 x LED, kolor żółty
	echo	1 x LED, kolor zielony
Funkcja uczenia		tak
Akcesoria
Dostarczane elementy		nakrętki zabezpieczające: 1, stal kwasoodporna
Uwagi
Uwagi		Napięcie eksplatacji "supply class 2" zgodnie z cULus
Sztuk w opakowaniu		1 szt.
Połączenie elektryczne
Podłączenie		Konektor: 1 x M12; kodowanie: A
