SLPC10-3-R/31 - 111832
Kurtyna bezpieczeństwa firmy Pepperl+Fuchs, kategoria 4, zasięg 0.2 ... 10 m, zasilanie 24 V DC, izolowane galwanicznie, IP65, dławik kablowy M16, zaciski, konektor M12 dla nadajnika
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
7 628,00 zł
9 382,44 zł z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu

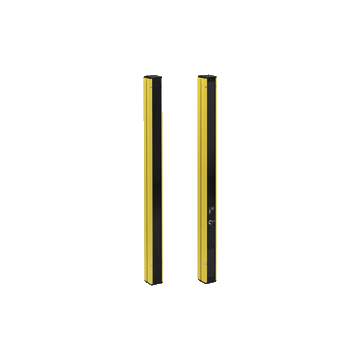

Najważniejsze parametry świetlnej siatki bezpieczeństwa z wbudowanym sterownikiem SLPC10-3/31 SLPC10-3-R/31
- Zasięg działania do 10 m
- 3-promieniowa konstrukcja
- Rozstaw belek 400 mm
- Samokontrola (typ 4 zgodnie z IEC / EN 61496-1)
- Światło czerwone
- Można używać z wyłączeniem start / restart lub bez niego
- Zintegrowany monitor przekaźników
- 7-segmentowy wyświetlacz diagnostyczny
- Zintegrowany wyświetlacz funkcji
- Sygnalizacja przed usterką
- Wyjścia OSSD jako wyjścia półprzewodnikowe lub przekaźnikowe
| Komponenty systemu | ||
|---|---|---|
| Nadajnik | SLP10-3-T | |
| Odbiornik | SLPC10-3-R/31 | |
| Ogólne specyfikacje | ||
| Efektywny zasięg wykrywania | 0.2 ... 10 m | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Typ bezpieczeństwa zgodny z IEC / EN 61496 | 4 | |
| Cechowanie | CE | |
| Rozmiar docelowy | statyczna: 32 mm dynamiczna: 50 mm (przy v = 1,6 m / s przeszkody) |
|
| Odstępy między wiązkami | 400 mm | |
| Ilość wiązek | 3 | |
| Tryb pracy | Start / restart wyłączony, przekaźnik monitorujący, | |
| Kąt rozbieżności | < 5 ° | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| Poziom wydajności (PL) | PL e | |
| Kategoria | Cat. 4 | |
| Czas misji (T M ) | 20 a | |
| PFH d | 3,54 E-9 | |
| B 10d | patrz instrukcja obsługi | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik diagnostyczny | Wyświetlacz 7-segmentowy | |
| Wskaźnik funkcji | Czerwona dioda LED: na kanał odbiornika wyłączona: przerwa miga: odbiornik stale włączona: odbiór z wystarczającą kontrolą stabilności na płycie czołowej: dioda czerwona: OSSD wyłączona dioda zielona: OSSD włączona |
|
| Wskaźnik przed usterką | Czerwona dioda obok odbiornika miga | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 24 V DC -15% / + 25%, izolowane galwanicznie | |
| Wejście | ||
| Wejście funkcji | Monitor przekaźnika, możliwość uruchomienia | |
| Wyjście | ||
| Wyjście bezpieczeństwa | 2 wyjścia przekaźnikowe, zestyk zwierny sterowany siłą | |
| Wyjście sygnału | 1 PNP każdy, maks. 300 mA dla gotowości do startu, OSSD włączony, OSSD wyłączony | |
| Napięcie przełączania | 20 ... 60 V DC, 12 ... 25 V AC rms | |
| Prąd przełączania | 0,01 ... 2 A | |
| Dostosowanie | ||
| Bezpieczeństwo funkcjonalne | ISO 13849-1 , | |
| Standard produktu | EN 61496-1 ; IEC 61496-2 | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP65 | |
| Podłączenie | Dławik kablowy M16, przedział zaciskowy z koszykiem-zaciski, złącze M12 dla emitera |
|
