ZZ0432

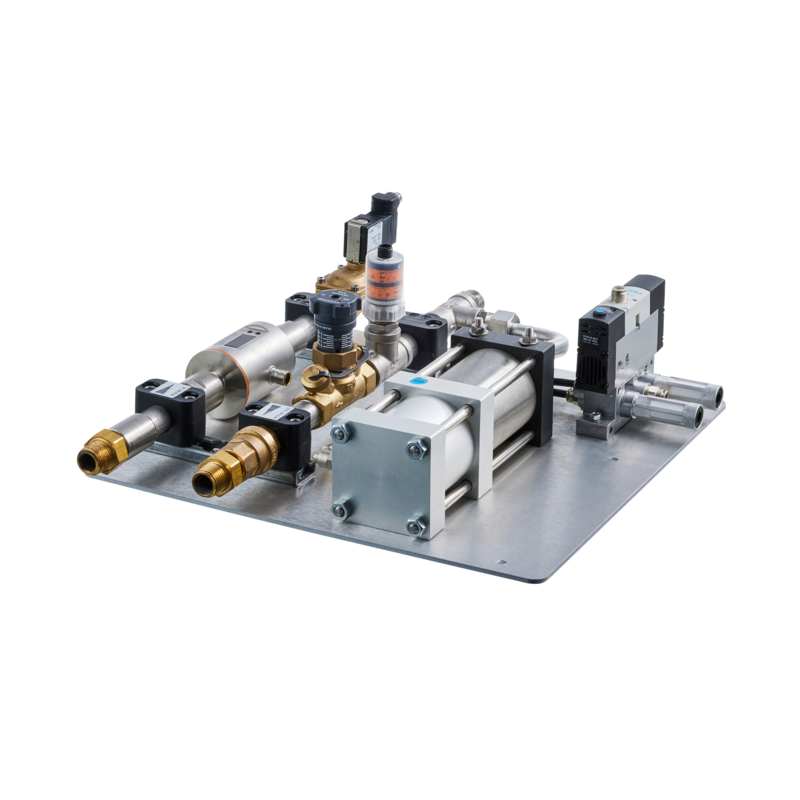

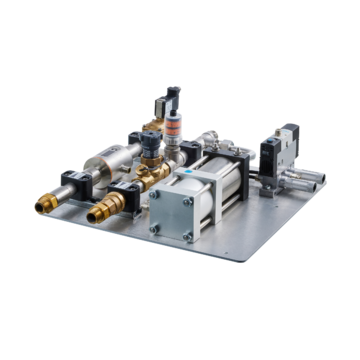

Panel sterowania wodą chłodzącą firmy IFM, monitoring ciśnienia = 0 … 10bar, monitoring przeływu = 0,1 … 25 l/min, moitoring temperatury = -20 … 80 st.C
Produkt na zamówienie
Wysyłka:
2 tygodnie
Zapytaj o cenę
Dodaj produkt do koszyka i złóż zapytanie lub skorzystaj z opcji Zapytaj o produkt
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Do zastosowań w zrobotyzowanych liniach zgrzewania punktowego w branży motoryzacyjnej
- Niezawodne wykrywanie brakujących końcówek, rozerwanych rur i przecieków w układzie chłodzenia
- Z przepływomierzem do wykrywania ilości wody chłodzącej
- Czujnik ciśnienia do wykrywania nagłego spadku ciśnienia
- Z odsysaczem wody chłodzącej w przypadku awarii
| Cechy produktu - Przyłącze procesowe do pistoletu spawalniczego | ||
|---|---|---|
| Przyłącze procesowe | M22 x 1,5 | |
| Cechy produktu - Przyłącze procesowe do zasilania wody | ||
| Przyłącze procesowe | połączenie gwintowane R 1/2 | |
| Cechy produktu - Monitorowanie przepływu | ||
| Zakres pomiarowy [l/min] | 0,1...25 | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Aplikacja | Zastosowania w automatyce przemysłowej; Sterowanie wodą chłodzącą; Wydzielanie wody chłodzącej | |
| Montaż | podłączenie do rurociągu za pomocą adaptera; Konektor pneumatyczny | |
| Parametry pomiarowe | przepływ; temperatura; Ciśnienie; totalizer | |
| Sterowanie | ręczne | |
| Media | Ciecze przewodzące; roztwory wodne; roztwory glikolu | |
| Temperatura medium [°C] | -10...70 | |
| Wytrzymałość na ciśnienie [bar] | 10 | |
| Cylinder powiekszający pojemność [ml] | 99,75 | |
| Elementy | Przepływomierz elektromagnetyczny, SM6000 Elektroniczny czujnik ciśnienia, PK6524 zawór odcinający do wody zawór regulacyjny zawór zwrotny Cylinder Zawór sterujący 5/2-drogowy |
|
| Wyjścia | ||
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; sygnał impulsowy; IO-Link (ustawiany) | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Zakres pomiaru / nastaw - Monitoring ciśnienia | ||
| Zakres pomiarowy [bar] | 0...10 | |
| Zakres pomiaru / nastaw - Monitorowanie przepływu | ||
| Zakres pomiarowy [l/min] | 0,1...25 | |
| Zakres pomiaru / nastaw - Monitoring temperatury | ||
| Zakres pomiarowy [°C] | -20...80 | |
| Czasy reakcji | ||
| Czas ryzyka (czas reakcji na błędy związane z bezpieczeństwem) [ms] | 500 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -10...50 | |
| Temperatura składowania [°C] | -25...80 | |
| Ochrona | IP 67; (czujniki) | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-6-2 | ||
| DIN EN 61000-6-3 | ||
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | |
| Dane mechaniczne | ||
| Waga [g] | 8702,8 | |
| Typ montażu | z płytą montażową | |
| Materiał | stal nierdzewna (1.4404 / 316L); PBT-GF20; PC; FKM; TPE; PBT; mosiądz czerwony (2.1096.01) | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L); PEEK; FKM; NBR; PVDF; PTFE | |
| Dane mechaniczne - Przyłącze procesowe do pistoletu spawalniczego | ||
| Przyłącze procesowe | M22 x 1,5 | |
| Dane mechaniczne - Przyłącze procesowe do zasilania wody | ||
| Przyłącze procesowe | połączenie gwintowane R 1/2 | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Konektor: 4 x M12; Styki: pozłacane | ||
