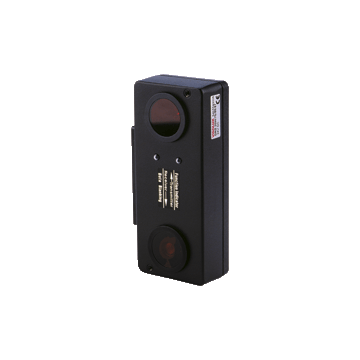

DAD30-W - 418448

Optyczny transport danych firmy Pepperl+Fuchs, RS 232, RS 422, CL20 mA aktywne / pasywne przełączalne, zakres 0 ... 15 m, modulowane światło podczerwone, 24 V DC ± 25%, złącze Sub-D

DAD30-W - 418448

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Wysyłka:

1 tydzień gdy dostępny w PF Niemcy

Zapytaj o cenę

Dodaj produkt do koszyka i złóż zapytanie lub skorzystaj z opcji Zapytaj o produkt

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent

Opisy produktu

Najważniejsze parametry Optyczny transport danych DAD30-W

  • Kompaktowa, płaska aluminiowa obudowa
  • Za pomocą przełączników DIP można wybrać 3 interfejsy w urządzeniu
  • Światło podczerwone
  • W komplecie złącze z pokrywą ochronną


Opis produktu
optycznego transmitera danych
Ogólne specyfikacje
Efektywny zasięg wykrywania 0 ... 15 m
Zakres wykrywania progu 20 m
Źródło światła Podczerwień
Rodzaj światła modulowane światło podczerwone
Pomoc w wyrównaniu z wyświetlaczem funkcji
Tryb transmisji FSK
Opóźnienie odpowiedzi 40 µs
Średnica plamki świetlnej 4200 mm przy odległości 15 m
Kąt rozbieżności Nadajnik: 16 ° Nadajnik: 16 °
Limit światła otoczenia 30000 Lux
Wskaźniki / środki operacyjne
Wskaźnik funkcji Czerwona dioda LED: punkt przełączania <br> Zielona dioda LED: wysekranjąca kontrola stabilności
Elementy sterujące 8-krotny przełącznik DIP do wyboru częstotliwości transmisji i interfejsu
Specyfikacje elektryczne
Napięcie robocze 24 V DC ± 25%
Prąd zasilania bez obciążenia 200 mA
Wygaszanie próbkowania danych Wejście do wygaszania danych przychodzących przy +24 V DC
Prędkość transmisji danych 0 ... 19,2 kBit / s
Częstotliwość pracy F1 = 83 kHz F2 = 118 kHz
Interfejs
Typ interfejsu RS 232, RS 422, CL20 mA aktywne / pasywne przełączalne
Wyjście
Wyjście wskazania przed usterką 2 wyjścia PNP, zabezpieczone przed zwarciem, 30 V DC 0,1 A <br> aktywowane dla kontroli pojedynczej lub wysekranjącej stabilności
Wyjście pomiarowe +1,8 ... 5,8 V DC, maks. 10 mA, <br> prosta kontrola stabilności: 2,5 V potrójna kontrola stabilności: 4,2 V.
Dostosowanie
Standard produktu EN 60947-5-2
Aprobaty i certyfikaty
Zatwierdzenia CE
Warunki otoczenia
Temperatura otoczenia -20 ... 60 ° C (-4 ... 140 ° F)
Temperatura przechowywania -20 ... 75 ° C (-4 ... 167 ° F)
Specyfikacja mechaniczna
Stopień ochrony IP65
Podłączenie 25-stykowe złącze Sub-D
Materiał
Obudowa Aluminium
Osłona optyki szkło
Masa 500 g
