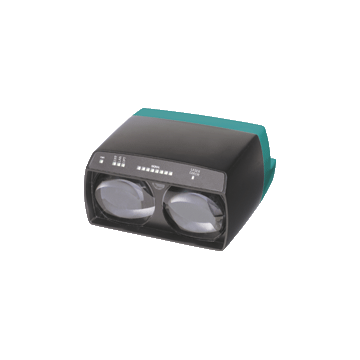

LS684-DA-EN/F2 - 309505
Optyczny transport danych firmy Pepperl+Fuchs, 100 BASE-TX, zakres 0 ... 150 m, modulowane widzialne światło czerwone, 18 ... 30 V DC
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
11 873,00 zł
14 603,79 zł z podatkiem VAT
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Optyczny transport danych LS684-DA-EN/F2
- Szybki Ethernet; Powerlink; EtherCAT; Profinet
- Niezależny od protokołu Ethernet
- Zoptymalizowany dla Ethernetu w czasie rzeczywistym, takiego jak PROFINET IRT i EtherCAT
- Bez parametryzacji
- Wskaźnik linii dla siły sygnału
Opis produktu | ||
---|---|---|
Optyczny łącznik danych dla szybkiego Ethernetu, zasięg wykrywania 150 m, światło czerwone, szybkość transmisji danych 100 Mbit / s, wtyczka M12 |
Ogólne specyfikacje | ||
---|---|---|
Efektywny zasięg wykrywania | 0 ... 150 m | |
Zakres wykrywania progu | 180 m | |
Źródło światła | Dioda laserowa | |
Rodzaj światła | modulowane widzialne światło czerwone | |
Znamionowe parametry lasera | ||
Klasa | WIDOCZNE PROMIENIOWANIE LASEROWE, NIE PRZEGLĄDAJ BEZPOŚREDNIO PRZYRZĄDÓW OPTYCZNYCH | |
Klasa lasera | 1M | |
Długość fali | 660 nm | |
Rozbieżność wiązki | 15 mrad | |
Długość impulsu | 8 ns | |
Częstotliwość powtarzania | 62,5 MHz | |
Maksymalna moc optyczna | 60 mW | |
Średnica plamki świetlnej | 1,5 m przy odległości 100 m | |
Kąt rozbieżności | 1 ° | |
Limit światła otoczenia | > 10000 Lux | |
Parametry związane z bezpieczeństwem funkcjonalnym | ||
MTTF <sub> d </sub> | 58.6 a | |
Czas misji (T <sub> M </sub>) | 10 a | |
Pokrycie diagnostyczne (DC) | 0 % | |
Wskaźniki / środki operacyjne | ||
Wskaźnik przepływu danych | LED zielona: OPTO-Link <br> LED żółta: LAN-Link <br> LED czerwona: BŁĄD | |
Wskaźnik funkcji | Siła sygnału (8 diod LED: czerwona, żółta, zielona) | |
Specyfikacje elektryczne | ||
Napięcie robocze | 18 ... 30 V DC | |
Prąd zasilania bez obciążenia | 200 mA | |
Prędkość transmisji danych | 100 MBit / s (Fast Ethernet) | |
Opóźnienie sygnału | 2,9 µs (na całej skutecznej odległości roboczej) | |
Interfejs | ||
Typ interfejsu | 100 BASE-TX | |
Wyjście | ||
Wyjście wskazania przed usterką | 1 PNP, nieaktywny w przypadku braku kontroli stabilności, zabezpieczone przed zwarciem, max. 200 mA | |
Dostosowanie | ||
Bezpieczeństwo lasera | EN 60825-1:2007 | |
Aprobaty i certyfikaty | ||
Aprobata UL | Lista cULus | |
Zatwierdzenie FDA | IEC 60825-1: 2007 Zgodny z 21 CFR 1040.10 i 1040.11, z wyjątkiem odchyleń zgodnie z obwieszczeniem dotyczącym lasera nr 50 z dnia 24 czerwca 2007 r. | |
Warunki otoczenia | ||
Temperatura otoczenia | -10 ... 50 ° C (14 ... 122 ° F) | |
Temperatura przechowywania | -20 ... 70 ° C (-4 ... 158 ° F) | |
Specyfikacja mechaniczna | ||
Stopień ochrony | IP65 | |
Materiał | ||
Obudowa | ABS / PC | |
Osłona optyki | plastikowy | |
Masa | 700 g |
