Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent

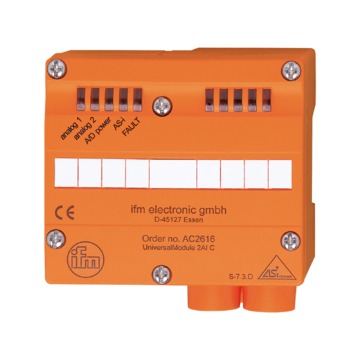

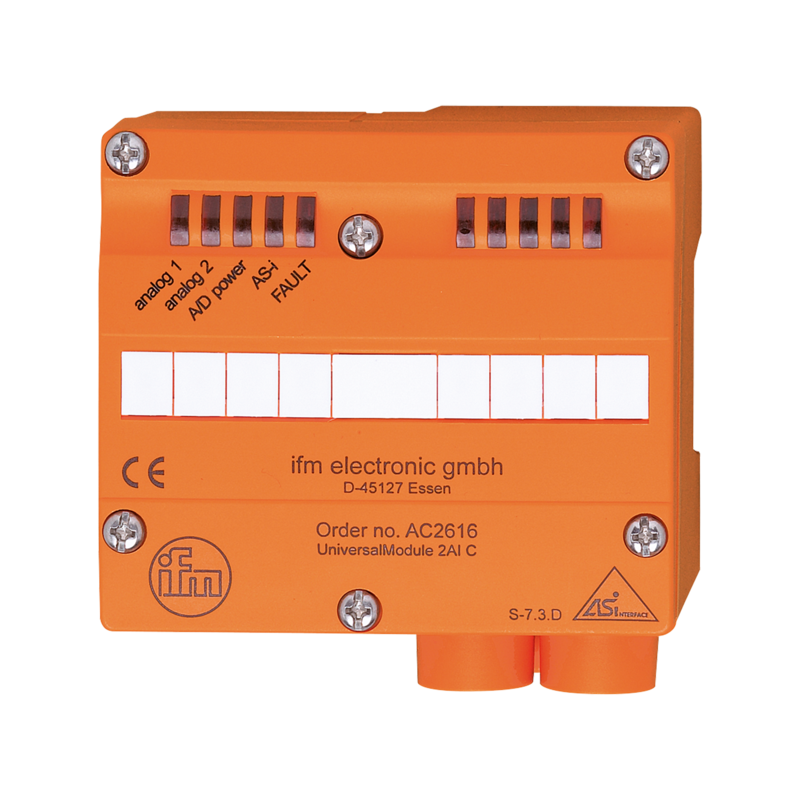

Opisy produktu
- Łatwy montaż i podłączanie instalacji przewodowej
- Do podłączania czujników i aktuatorów z wlotem kablowym
- Połączenie przez zaciski klatkowe
- Wyraźnie widoczne, mocne diody LED do sygnalizacji działania, stanu przełączenia i błędu
Aplikacja | ||
---|---|---|
Aplikacja | montaż obiektowy | |
Dane elektryczne | ||
Napięcie zasilania [V] | 26,5...31,6 DC | |
Maks. pobór prądu z sieci AS-i [mA] | 140 | |
Zabezpieczenie przed odwrotną polaryzacją | tak | |
Dodatkowe zasilanie [V] | 24...30 DC; (AUX) | |
Dodatkowe zasilanie | opcjonalnie | |
Maks. pobór prądu z dodatkowego zasilania [mA] | 550; (AUX) | |
Wejścia / wyjścia | ||
Liczba wejść i wyjść | Liczba wejść analogowych: 2 | |
Wejścia | ||
Zasilanie wejść | AS-i / AUX | |
Maksymalna obciążalność wejść łącznie [mA] | 100 | |
Liczba wejść analogowych | 2; (Anschluss von 2-, 3-, 4-Draht-Sensoren) | |
Wejście analogowe (prądowe) [mA] | 4...20 | |
Wejścia analogowe z zabezpieczeniem przeciwzwarciowym | nie | |
Rozdzielczość wejścia analogowego | 16 (1 bit = 1 µA) | |
Precyzyjne wejście analogowe [%] | 0,5 | |
Warunki pracy | ||
Temperatura otoczenia [°C] | 0...70 | |
Temperatura składowania [°C] | -25...85 | |
Maks. wilgotność względna powietrza [%] | 90; (bez kondensacji) | |
Maks. wysokość nad poziomem morza [m] | 2000 | |
Ochrona | IP 65 | |
Testy / dopuszczenia | ||
EMC | ||
EN 50295 | ||
MTTF [lata] | 150 | |
Klasyfikacja AS-i | ||
AS-i profil | S-7.3.D | |
Konfiguracja AS-i E_A [hex] | 7 | |
AS-i_ID_kod [hex] | 3.D | |
Dane mechaniczne | ||
Waga [g] | 287 | |
Typ montażu | Interfejs AS-i do dolnej części modułu FC-E | |
Materiał | PBT | |
Wyświetlacze / elementy robocze | ||
Wyświetlacz | ||
sygnał analogowy | LED, kolor żółty Kanały AI1...AI2 | |
działanie | LED, kolor zielony AS-i, AUX | |
Błąd | LED, kolor czerwony | |
Połączenie elektryczne | ||
Podłączenie modułu | Kabel płaski | |
Uwagi | ||
Sztuk w opakowaniu | 1 szt. | |
Połączenie elektryczne | ||
Podłączenie | zaciski klatkowe: |
