Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu

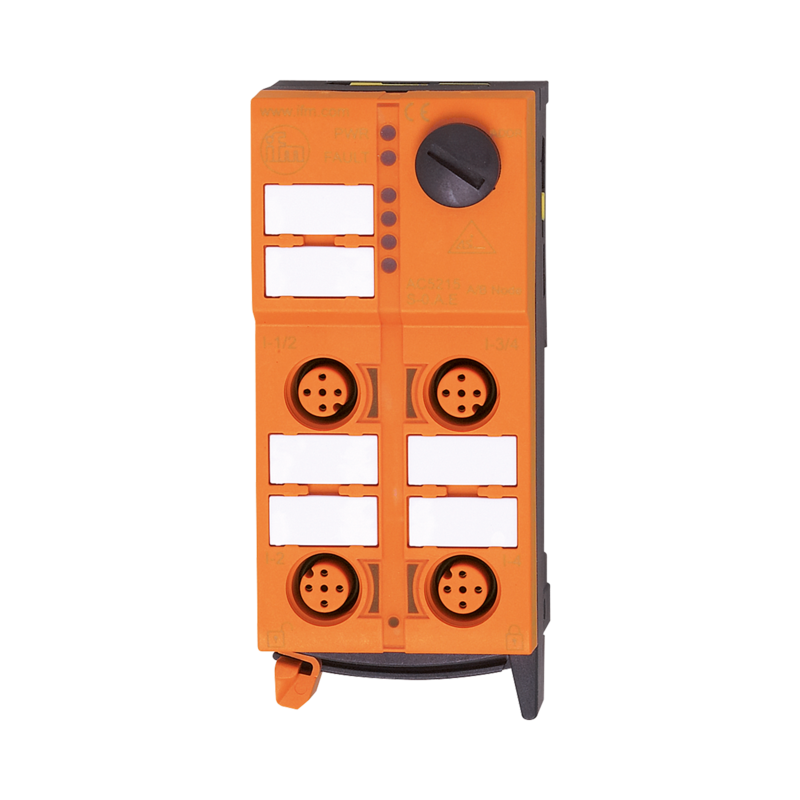

- Łatwy montaż bez narzędzi i oprzewodowania dzięki technologii szybkiego mocowania
- Trzy kierunki kabla płaskiego do wyboru
- Wyraźnie widoczne, mocne diody LED do sygnalizacji działania, stanu przełączenia i błędu
- Wysoka klasa ochrony zgodna z wymaganiami trudnych warunków przemysłowych
- Wytrzymałe konektory M12 do podłączania czujników i aktuatorów
Aplikacja | ||
---|---|---|
Aplikacja | montaż obiektowy | |
Dane elektryczne | ||
Napięcie zasilania [V] | 26,5...31,6 DC; (supply class 2 zgodnie z cULus) | |
Maks. pobór prądu z sieci AS-i [mA] | 50 | |
Maks. całkowity prąd obciążenia [A] | 4 | |
Zintegrowana funkcja Watchdog | tak | |
Wejścia / wyjścia | ||
Liczba wejść i wyjść | Liczba wyjść binarnych: 4 | |
Wyjścia | ||
Liczba wyjść binarnych | 4 | |
Podłaczenie | PNP | |
Zakres napięcia DC [V] | 15...30; (do PELV; poprzez płaski kabel) | |
Maks. prąd obciążenia na wyjście [mA] | 2000; (Kategoria użytkowania DC-13 (sterowanie elektromagnetyczne): 40 W (IEC 60947-5-1)) | |
Zabezpieczenie przed zwarciem | tak | |
Separacja galwaniczna | tak | |
Wyjścia zasilania aktuatora | AUX | |
Warunki pracy | ||
Temperatura otoczenia [°C] | -25...70 | |
Ochrona | IP 67 | |
Testy / dopuszczenia | ||
EMC | ||
EN 50295 | ||
IEC 61000-6-2 | ||
MTTF [lata] | 201 | |
Klasyfikacja AS-i | ||
Wersja AS-i | 2.11; 3.0 | |
Adresowanie AS-i | wtyk do adresowania | |
Rozszerzony tryb adresowania | nie | |
AS-i profil | S-8.0.E | |
Konfiguracja AS-i E_A [hex] | 8 | |
AS-i_ID_kod [hex] | 0.E | |
Dane mechaniczne | ||
Waga [g] | 183,5 | |
Typ montażu | bezpośrednie podłączenie do płaskiego kabla AS-i | |
Materiał | PA; Styki nakłuwające: CuSn6 niklowane i cynowane | |
Wyświetlacze / elementy robocze | ||
Wyświetlacz | ||
działanie | LED, kolor zielony | |
Błąd | LED, kolor czerwony | |
Funkcja | LED, kolor żółty | |
Połączenie elektryczne | ||
Podłączenie modułu | Kabel płaski | |
Akcesoria | ||
Dostarczane elementy | część dolna | |
Akcesoria (opcjonalne) | Osłona: M12, E73004 | |
Uwagi | ||
Sztuk w opakowaniu | 1 szt. | |
Połączenie elektryczne | ||
Podłączenie | technologia szybkiego montażu dla płaskiego przewodu AS-i: ; możliwe trzy pozycje | |
Podłączenie | Konektor: M12 |
