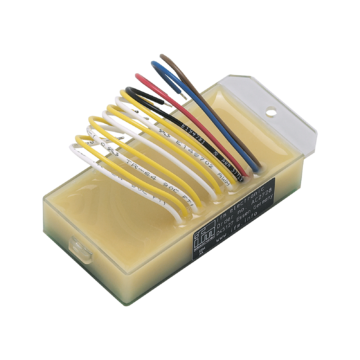

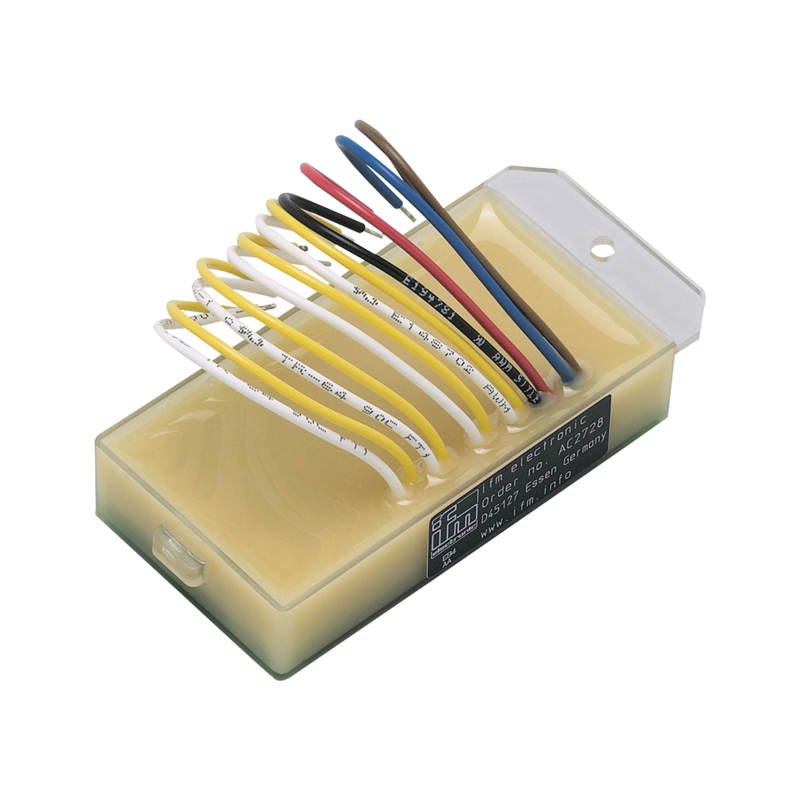

AC2728
Moduł AS-i PCB, PNP, Liczba wejść binarnych: 4, Liczba wyjść binarnych: 3, waga 74,5g
Produkt na zamówienie
Wysyłka:
2 tygodnie
183,30 €
225,46 € z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Do montażu w niewielkich obudowach, szafach sterowniczych i panelach operatorskich
- Proste i szybkie podłączanie przewodów za pomocą skrętek przewodowych
- Wyjątkowo niewielkie wymiary konstrukcji
- Do integracji przełączników mechanicznych w sieciach AS-i
- Odpowiednie do stosowania w głowicach zaworów dzięki pełnemu zalaniu masą kablową
| Aplikacja | ||
|---|---|---|
| Aplikacja | Obudowa do montażu na płycie montażowej | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 26,5...31,6 DC | |
| Pobór prądu [mA] | < 200 | |
| Maks. całkowity prąd obciążenia [A] | 0,18; (prąd całkowity dla wszystkich wejść i wyjść zasilanych z AS-i: 180 mA) | |
| Zintegrowana funkcja Watchdog | tak | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wejść binarnych: 4; Liczba wyjść binarnych: 3 | |
| Wejścia | ||
| Liczba wejść binarnych | 4 | |
| Obwód wejść binarnych | PNP | |
| Zasilanie wejść | AS-i | |
| Zasilanie [V] | 20...30; (DC) | |
| Wejścia cyfrowe zabezpieczone przeciwzwarciowo | tak | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP | |
| Liczba wyjść binarnych | 3 | |
| Zakres napięcia DC [V] | 18...30; (DC) | |
| Maks. prąd obciążenia na wyjście [mA] | 100; (uwaga dotyczY obciążenia prądem wszystkich wejść i wyjść) | |
| Zabezpieczenie przed zwarciem | tak | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...70 | |
| Ochrona | IP 20 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 50295 | ||
| Klasyfikacja AS-i | ||
| Wersja AS-i | 2.1 | |
| Rozszerzony tryb adresowania | tak | |
| AS-i profil | S-7.A.F | |
| Konfiguracja AS-i E_A [hex] | 7 | |
| AS-i_ID_kod [hex] | A.F | |
| Dane mechaniczne | ||
| Waga [g] | 74,5 | |
| Obudowa | Obudowa plastikowa zalana | |
| Wymiary [mm] | 16 x 88 x 41 | |
| Uwagi | ||
| Uwagi | Moduł AS-i jest rozwiązaniem typu PCB AS-i slave, zasilanym z sieci AS-i. Funkcja watchdog wyłącza wyjścia, jeśli nie ma komunikacji na linii AS-i. |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Przewód: 0,1 m | ||
