Jak działa mechaniczny przełącznik ciśnienia? Jak przeprowadzić nastawę mechanicznego przełącznika ciśnienia?

Mechaniczne przełączniki ciśnienia to kluczowe elementy w monitorowaniu ciśnienia w różnych systemach, takich jak pompy, sprężarki czy maszyny robocze. Działają na zasadzie dwóch głównych sił: ciśnienia procesowego i siły wstępnie naprężonej sprężyny.

• Ciśnienie procesowe
  Oddziałuje na element pomiarowy przełącznika ciśnienia, wywołując jego reakcję. Co za tym idzie, omawiane przyrządy posiadają dwa warianty konstrukcyjne. Przy niższych ciśnieniach procesowych mechaniczny przełącznik ciśnienia jest wyposażony w membranę ze względu na większą powierzchnię absorpcji ciśnienia, natomiast przy wyższych ciśnieniach – w tłok o małej powierzchni.
• Siła wstępnie naprężonej sprężyny
  Aby ją wyregulować, należy użyć śruby regulacyjnej przełącznika ciśnienia. Im bardziej dokręcona śruba, tym większy opór będzie stawiać sprężyna wobec elementu pomiarowego. Ten zabieg zwiększa wartość punktu przełączania. Geometria sprężyny planowana jest w zależności od wymaganego zakresu przełączeniowego. Zgodnie z zasadą działania mechanicznego przełącznika ciśnienia, wartość punktu przełączania zależy od stopnia wstępnego naprężenia sprężyny. Punkt przełączania ustawia się wtedy, gdy ciśnienie rośnie, natomiast punkt zerowania, gdy ciśnienie spada.

W zależności od ciśnienia procesowego, stosuje się różne elementy pomiarowe – membranę (przy niższych ciśnieniach) lub tłok (przy wyższych ciśnieniach).

Konstrukcja przełączników, takich jak modele PSM01 i PSM02, pozwala na regulację punktu przełączania poprzez dokręcenie śruby regulacyjnej. Ważnym czynnikiem przy wyborze przełącznika jest zakres ustawień, który musi być odpowiednio dopasowany do maksymalnego ciśnienia, aby zapewnić ochronę przed przeciążeniem.

Dzięki wysokiej precyzji, mechaniczne przełączniki ciśnienia oferują niezawodne i powtarzalne monitorowanie, co jest istotne w zapewnieniu bezpieczeństwa i efektywności systemów ciśnieniowych

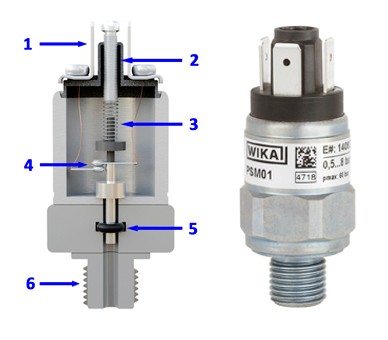

Mechaniczne przełączniki ciśnienia takie jak PSM01 (patrz rysunek) są konstruowane zgodnie ze schematem (po lewej): podłączenie elektryczne (1), śruba regulacyjna (2), wstępnie naprężona sprężyna (3), styk przełączający (4), element pomiarowy (5) i przyłącze procesowe (6).

Ogólne kroki do nastawy mechanicznego przełącznika ciśnienia znajdują się poniżej. Przykład nastawy mechanicznego przełącznika WIKA można zobaczyć na załączonym filmie.

1. Zidentyfikowanie przełącznika:
• Upewnij się, że przełącznik ciśnienia jest odpowiedni do Twojego zastosowania (np. zakres ciśnienia, typ materiału, w którym pracuje).
• Sprawdź, czy urządzenie jest w stanie działać w wymaganym środowisku (temperatura, wilgotność itp.).
2. Lokalizacja pokrętła regulacyjnego:
• Większość mechanicznych przełączników ciśnienia posiada pokrętło lub śrubę regulacyjną do ustawiania punktu przełączenia. Zlokalizuj ją na obudowie urządzenia.
3. Ustawienie punktu przełączenia:
• W zależności od modelu, przełącznik może umożliwiać ustawienie wartości ciśnienia, przy którym przełącznik włączy lub wyłączy obwód. Obróć pokrętło lub śrubę regulacyjną w lewo lub w prawo, aby dostosować punkt przełączenia.
• Zwróć uwagę na wartość ciśnienia, która ma zostać ustawiona, i upewnij się, że jest zgodna z wymaganiami systemu.
4. Sprawdzenie wartości ciśnienia:
• W przypadku niektórych modeli, wartość ciśnienia można odczytać na wbudowanym wskaźniku, który pokazuje ustawiony punkt przełączenia.
• Użyj manometru do monitorowania ciśnienia w systemiei upewnij się, że przełącznik działa zgodnie z ustawieniami.
5. Testowanie:
• Po ustawieniu przełącznika na odpowiednią wartość ciśnienia, przetestuj urządzenie, aby upewnić się, że przełącznik poprawnie reaguje na zmiany ciśnienia. Można to zrobić poprzez symulację zmiany ciśnienia w systemie.
