Możliwości manometrów elektronicznych
23.04.2025Jakie są możliwości manometrów elektronicznych? Model WIKA CPG 1200
Współczesne systemy pomiarowe coraz częściej wykorzystują manometry elektroniczne, które oferują znacznie większą funkcjonalność w porównaniu do tradycyjnych manometrów mechanicznych. Dzięki precyzyjnemu systemowi pomiarowemu, cyfrowym wyświetlaczom oraz rozbudowanym opcjom konfiguracji, użytkownicy mogą dostosować urządzenie do specyficznych potrzeb.
Manometry elektroniczne wyróżniają się nie tylko większą dokładnością, ale również możliwością rejestracji danych, komunikacji cyfrowej (np. przez interfejsy USB, RS-232, Modbus), a także integracją z systemami SCADA czy IoT. Tego typu rozwiązania pozwalają na bieżące monitorowanie parametrów procesowych, przesyłanie danych do systemów nadrzędnych oraz ich analizę w czasie rzeczywistym.
W tym artykule przyjrzymy się możliwościom manometrów elektronicznych na przykładzie modelu WIKA CPG 1200. To przenośne urządzenie kalibracyjne klasy premium, które łączy wysoką dokładność (do 0,05% FS) z szerokim zakresem pomiarowym. Model ten wyposażony jest w podświetlany wyświetlacz graficzny, intuicyjne menu oraz możliwość pracy z wymiennymi sensorami ciśnienia (CPT), co czyni go bardzo uniwersalnym narzędziem zarówno do zastosowań laboratoryjnych, jak i terenowych.
Dodatkowo, CPG 1200 umożliwia zapis danych pomiarowych w wewnętrznej pamięci, eksport wyników oraz współpracę z dedykowanym oprogramowaniem WIKA-Cal, co znacznie ułatwia dokumentowanie i raportowanie wyników kalibracji. Kompaktowa obudowa i solidna konstrukcja sprawiają, że urządzenie sprawdza się także w trudnych warunkach przemysłowych.
Czym wyróżniają się manometry elektroniczne?
Manometry elektroniczne różnią się od klasycznych modeli przede wszystkim sposobem działania. Wykorzystują one przetworniki ciśnienia, które zamieniają wartość ciśnienia na sygnał elektryczny, a następnie przetwarzają go na czytelny odczyt na wyświetlaczu. Dzięki temu eliminują błędy odczytu wynikające z drgań, zużycia mechanicznego czy niewłaściwego kąta patrzenia na tarczę.
Możliwości manometru WIKA CPG 1200

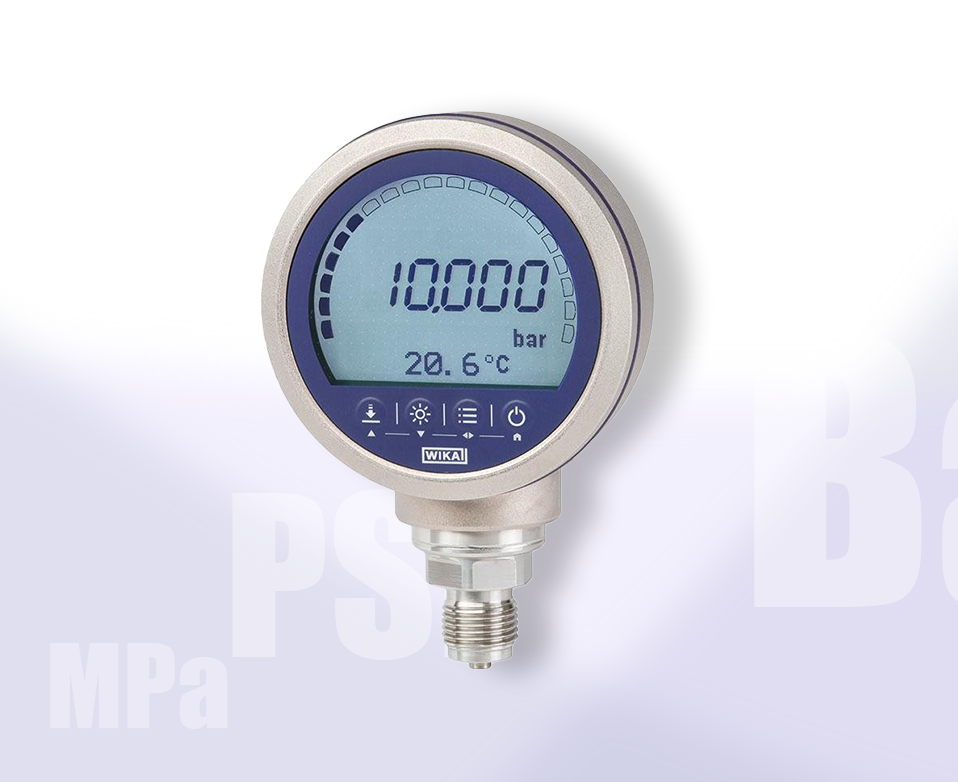

Jednym z zaawansowanych modeli dostępnych na rynku jest WIKA CPG 1200. Jest to przenośny manometr cyfrowy, który wyróżnia się wysoką precyzją pomiaru i szerokim zakresem funkcji. Zasilany bateryjnie manometr cyfrowy model CPG1200 o solidnej konstrukcji został zaprojektowany specjalnie do aplikacji mobilnych. Zakresy pomiarowe do -1 ... 1000 bar [-14,5 … 15000 psi] (ciśnienie względne) zapewniają dokładność do 0,25% FS. Do najważniejszych możliwości tego urządzenia należą:
1. Zmiana jednostki na wyświetlaczu
CPG 1200 pozwala na swobodną zmianę jednostek ciśnienia zgodnie z wymaganiami użytkownika. Można przełączać się między jednostkami takimi jak:
- bar,
- psi,
- MPa,
- kPa,
- mmHg,
- inHg,
- mbar.
Dzięki tej funkcji manometr może być stosowany w różnych aplikacjach, bez konieczności przeliczania wartości ciśnienia ręcznie.
.png)
2. Rejestracja ciśnienia i zapis danych

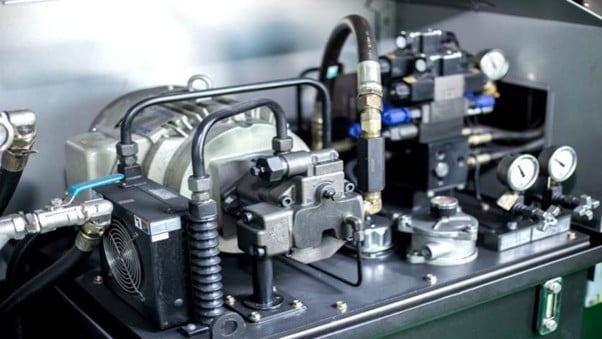

Manometr WIKA CPG 1200 umożliwia rejestrowanie wartości ciśnienia w czasie rzeczywistym. Funkcja ta pozwala na analizowanie zmian ciśnienia w systemie oraz diagnostykę układów pneumatycznych i hydraulicznych. Dane można przechowywać w pamięci urządzenia i eksportować do komputera w celu dalszej analizy.
3. Tryb min/max – śledzenie wartości szczytowych
Urządzenie rejestruje maksymalne i minimalne wartości ciśnienia, co jest niezwykle przydatne w procesach wymagających monitorowania skoków ciśnienia. Pozwala to na lepszą kontrolę instalacji i szybsze wykrywanie anomalii.
4. Wysoka precyzja pomiaru
CPG 1200 charakteryzuje się bardzo wysoką dokładnością, sięgającą 0,25% zakresu pomiarowego. Dzięki temu może być stosowany w aplikacjach wymagających niezwykle precyzyjnych pomiarów, takich jak kalibracja systemów ciśnieniowych czy testowanie układów sterowania.
5. Możliwość podłączenia do systemów zewnętrznych
Urządzenie jest wyposażone w interfejs komunikacyjny, który umożliwia integrację z komputerami i systemami automatyki przemysłowej. Można go połączyć np. przez port USB lub bezprzewodowo przez Bluetooth co ułatwia automatyczne zbieranie danych oraz ich analizę.
6. Solidna konstrukcja i odporność na warunki przemysłowe
Manometr elektroniczny WIKA CPG 1200 został zaprojektowany z myślą o trudnych warunkach pracy. Jego element pomiarowy wykonany jest z wysokiej jakości stali nierdzewnej, co zapewnia odporność na korozję, działanie agresywnych mediów i długą żywotność urządzenia. Dzięki temu jest doskonałym wyborem do wymagających zastosowań w przemyśle chemicznym, petrochemicznym czy spożywczym.
.jpg)

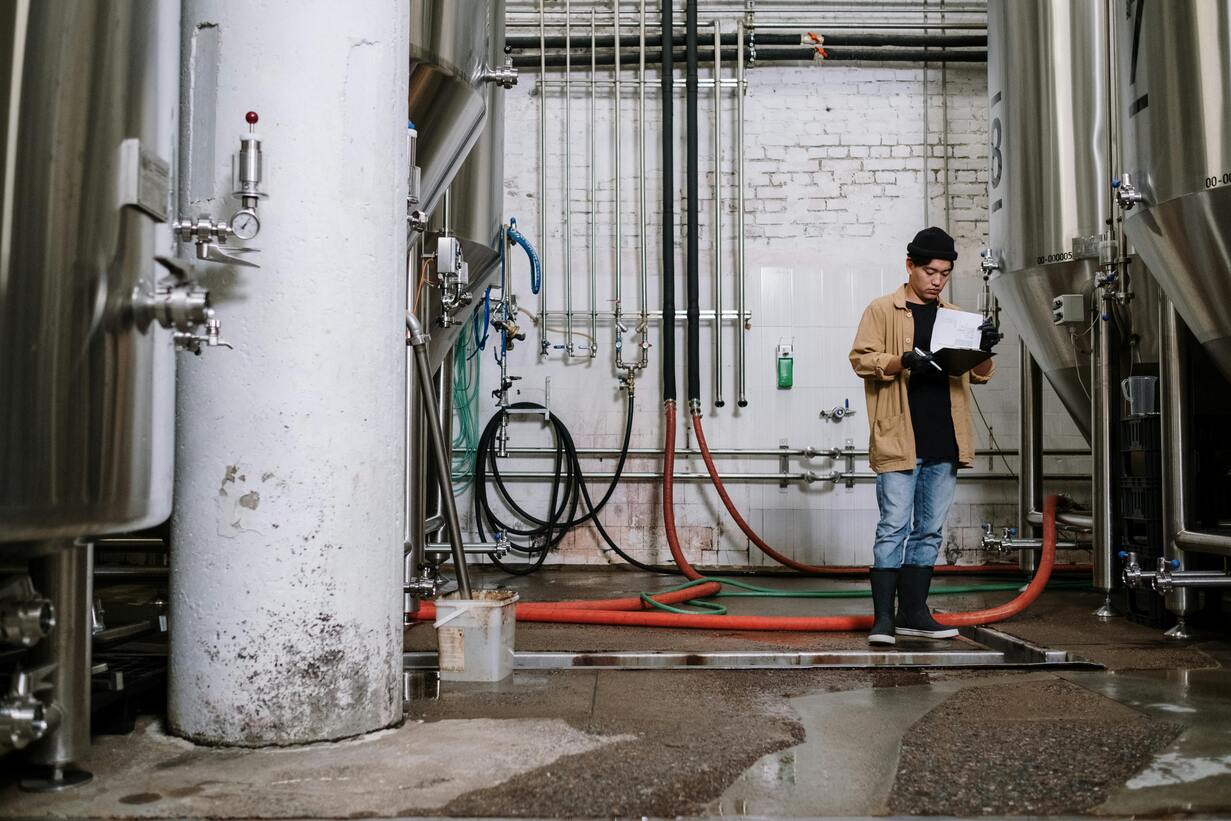

Gdzie stosować manometry elektroniczne?
Manometry elektroniczne, takie jak WIKA CPG 1200, znajdują zastosowanie w wielu branżach, m.in.:
- przemyśle chemicznym - do kontroli ciśnienia w instalacjach procesowych,
- energetyce - do monitorowania ciśnienia w systemach parowych i gazowych,
- lotnictwie - do testowania układów ciśnienia w samolotach,
- motoryzacji - do precyzyjnych pomiarów w badaniach silników i systemów paliwowych,
- kalibracji manometrów mechanicznych - jako wzorcowy przyrząd pomiarowy.
Podsumowanie
Manometry elektroniczne, takie jak WIKA CPG 1200, oferują szeroką gamę funkcji, które sprawiają, że są one znacznie bardziej wszechstronne i dokładne niż tradycyjne manometry mechaniczne. Możliwość zmiany jednostek, rejestrowania ciśnienia, śledzenia wartości szczytowych oraz wysoka precyzja sprawiają, że są niezastąpionym narzędziem w nowoczesnych systemach pomiarowych. Dzięki integracji z systemami automatyki i komputerami stanowią kluczowy element nowoczesnej metrologii przemysłowej.
