Panele operatorskie HMI Siemens – nowoczesna wizualizacja i sterowanie procesami

Panele operatorskie HMI Siemens to kluczowe elementy systemów sterowania i wizualizacji w automatyce przemysłowej. Umożliwiają one intuicyjną komunikację pomiędzy operatorem a maszyną, zapewniając szybki dostęp do danych procesowych, parametrów pracy oraz alarmów systemowych. Dzięki szerokiej ofercie urządzeń z rodziny SIMATIC HMI, rozwiązania te znajdują zastosowanie zarówno w prostych maszynach, jak i w zaawansowanych liniach produkcyjnych.

Siemens projektuje panele HMI z myślą o niezawodności, ergonomii obsługi oraz pełnej integracji z systemami sterowania SIMATIC PLC, co czyni je jednym z najczęściej wybieranych rozwiązań w nowoczesnym przemyśle.

Czym są programowalne panele HMI?

Programowalne panele HMI (Human Machine Interface) to interfejsy operatorskie wyposażone w ekran dotykowy lub klawiaturę funkcyjną, które pozwalają na:

• wizualizację procesów technologicznych,

• sterowanie maszynami i urządzeniami,

• wyświetlanie alarmów i komunikatów diagnostycznych,

• obsługę receptur i parametrów produkcyjnych,

• archiwizację danych procesowych.

Panele HMI Siemens konfigurowane są w środowisku TIA Portal z wykorzystaniem systemu WinCC, co umożliwia tworzenie spójnych, skalowalnych i czytelnych wizualizacji, dopasowanych do konkretnej aplikacji.

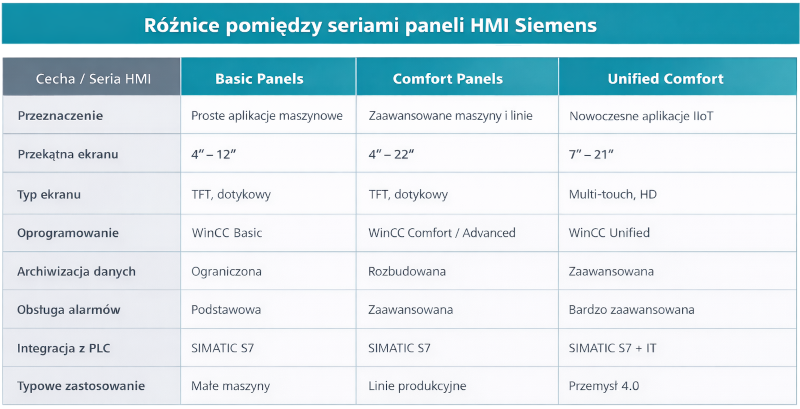

SIMATIC HMI – kompletna oferta paneli Siemens

Rodzina SIMATIC HMI obejmuje kilka serii paneli operatorskich, zaprojektowanych z myślą o różnych wymaganiach aplikacyjnych. W zależności od potrzeb dostępne są panele różniące się:

• przekątną i rozdzielczością ekranu,

• wydajnością sprzętową,

• liczbą obsługiwanych zmiennych i alarmów,

• interfejsami komunikacyjnymi (np. PROFINET),

• stopniem ochrony IP,

• możliwościami archiwizacji danych.

Dzięki temu możliwe jest precyzyjne dopasowanie panelu HMI do maszyny, linii produkcyjnej lub instalacji technologicznej.

• stopniem ochrony IP,

• możliwościami rozbudowy i archiwizacji danych.

Dzięki temu możliwe jest precyzyjne dopasowanie panelu HMI do konkretnej maszyny lub procesu.

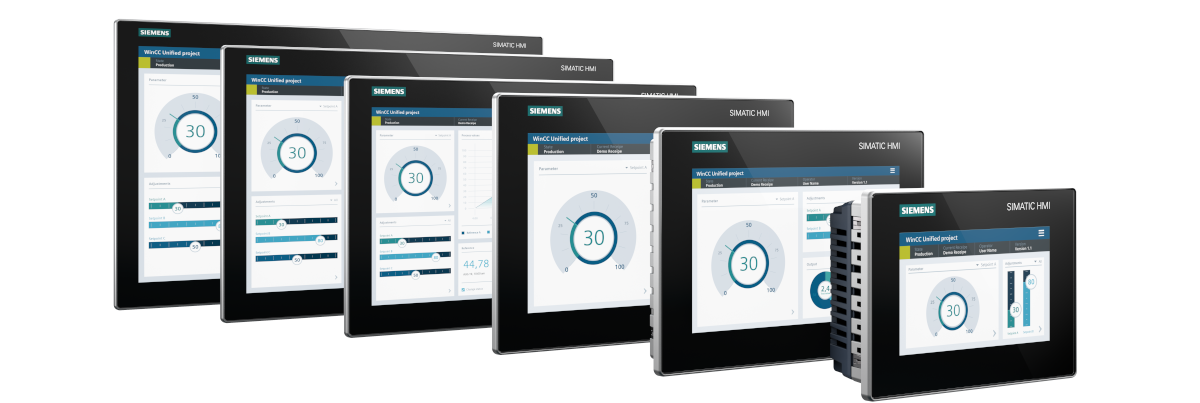

Przykładowe panele operatorskie HMI Siemens – popularne modele i kody

Wybierając panel operatorski HMI Siemens, warto zwrócić uwagę nie tylko na serię urządzenia, ale również na konkretny numer katalogowy, który definiuje jego funkcjonalność, wielkość ekranu oraz przeznaczenie aplikacyjne. Poniżej przedstawiono często stosowane modele paneli SIMATIC HMI, wykorzystywane w aplikacjach przemysłowych.

Panele HMI Siemens – seria Basic

Panele Basic przeznaczone są do prostych aplikacji maszynowych, gdzie liczy się niezawodna wizualizacja i podstawowa obsługa procesu.

• SIMATIC HMI KTP400 Basic
  Kod produktu: 6AV2123-2DB03-0AX0
  Kompaktowy panel z 4-calowym ekranem dotykowym, idealny do małych maszyn i stanowisk operatorskich.

• SIMATIC HMI KTP700 Basic
  Kod produktu: 6AV2123-2GB03-0AX0
  7-calowy panel dotykowy, często stosowany w aplikacjach wymagających większej czytelności wizualizacji.

Panele HMI Siemens – seria Comfort

Seria Comfort została zaprojektowana do bardziej zaawansowanych maszyn i linii produkcyjnych, gdzie wymagane są rozbudowane alarmy, receptury oraz archiwizacja danych.

• SIMATIC HMI TP700 Comfort
  Kod produktu: 6AV2124-0GC01-0AX0
  Panel 7″ z rozbudowanymi funkcjami wizualizacji i pełną integracją z systemami SIMATIC.

• SIMATIC HMI TP900 Comfort
  Kod produktu: 6AV2124-0JC01-0AX0
  9-calowy panel operatorski, zapewniający większą powierzchnię roboczą i komfort obsługi.

• SIMATIC HMI KP700 Comfort
  Kod produktu: 6AV2124-1GC01-0AX0
  Panel z klawiaturą funkcyjną, polecany do aplikacji wymagających fizycznych przycisków sterujących.

Panele HMI Siemens do wymagających środowisk

W aplikacjach o podwyższonych wymaganiach środowiskowych stosowane są panele o zwiększonej odporności mechanicznej oraz przystosowane do pracy w wymagających warunkach przemysłowych.

• SIMATIC HMI KTP700F
  Kod produktu: 6AV2125-2GB23-0AX0

Panel operatorski z 7-calowym ekranem dotykowym, przeznaczony do aplikacji wymagających podwyższonego poziomu bezpieczeństwa. Stosowany w maszynach i instalacjach przemysłowych, gdzie istotna jest niezawodna obsługa procesu oraz ochrona operatora.

• SIMATIC HMI TP1500 Comfort Outdoor
  Kod produktu: 6AV2124-0QC13-0AX0

Panel operatorski z 15,4-calowym panoramicznym ekranem dotykowym TFT o wysokiej rozdzielczości i 16 milionach kolorów, przeznaczony do zastosowań przemysłowych narażonych na czynniki zewnętrzne. Urządzenie oferuje komunikację przez PROFINET oraz interfejsy MPI/PROFIBUS DP/MPI, co ułatwia integrację z systemami sterowania SIMATIC. Konfiguracja panelu odbywa się za pomocą oprogramowania WinCC Comfort w TIA Portal, co zapewnia elastyczną i spójną wizualizację procesu.

Zastosowanie paneli operatorskich HMI Siemens

Panele HMI Siemens znajdują zastosowanie m.in. w:

• przemyśle maszynowym,

• liniach pakujących i montażowych,

• automatyce procesowej,

• systemach transportu wewnętrznego,

• instalacjach HVAC,

• przemyśle spożywczym i farmaceutycznym.

Podsumowanie

Panele operatorskie HMI Siemens to sprawdzone i skalowalne rozwiązania do wizualizacji oraz sterowania procesami przemysłowymi. Bogata oferta modeli, nowoczesne oprogramowanie WinCC oraz pełna integracja z systemami SIMATIC sprawiają, że panele te spełniają wymagania zarówno prostych aplikacji, jak i zaawansowanych systemów zgodnych z ideą Przemysłu 4.0.
