Po co stosować rurki pętlicowe przy pomiarze ciśnienia?
30.04.2025Po co stosować rurki pętlicowe przy pomiarze ciśnienia?
W systemach pomiarowych ciśnienia jednym z kluczowych elementów wpływających na dokładność i trwałość urządzeń pomiarowych są rurki pętlicowe. Ich stosowanie w instalacjach manometrycznych pozwala na redukcję wpływu wysokiej temperatury oraz pulsacji ciśnienia na manometry i przetworniki. W niniejszym artykule omówimy, dlaczego warto stosować rurki pętlicowe i jakie pełnią funkcje w układach pomiarowych.
Jaką rolę pełnią rurki pętlicowe?

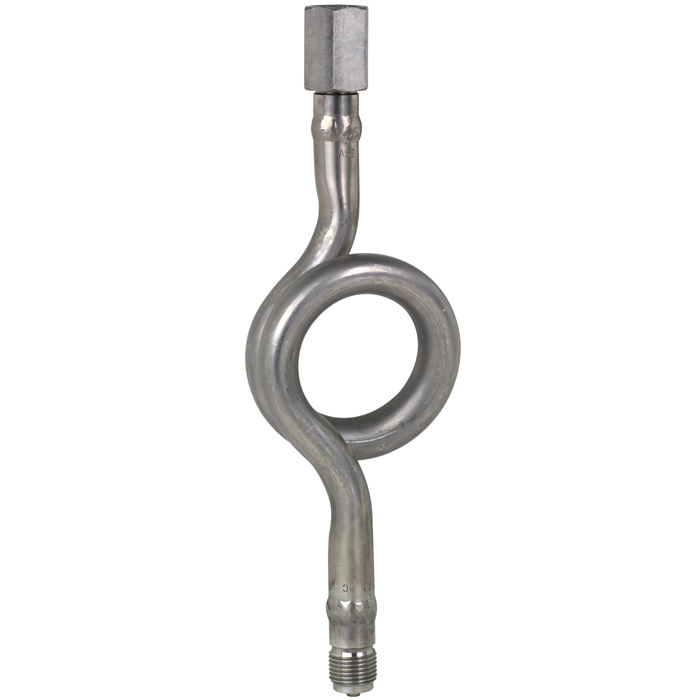

Rurki pętlicowe, nazywane również syfonami manometrycznymi, są specjalnymi elementami instalacyjnymi montowanymi pomiędzy źródłem ciśnienia a manometrem.
Ich główne funkcje to:
- Ochrona przed wysoką temperaturą – w aplikacjach, gdzie medium ma wysoką temperaturę (np. para wodna), rurka pętlicowa pozwala na schłodzenie medium przed jego dotarciem do elementu pomiarowego.
- Tłumienie pulsacji ciśnienia – w układach, gdzie ciśnienie dynamicznie się zmienia, rurka pętlicowa działa jako bufor, ograniczając nagłe skoki ciśnienia.
- Zwiększenie trwałości manometrów – ograniczenie bezpośredniego oddziaływania czynników szkodliwych (wysoka temperatura, pulsacje, uderzenia hydrauliczne) wydłuża żywotność urządzeń pomiarowych, takich jak manometry nierdzewne i manometry kwasoodporne.
Gdzie stosuje się rurki pętlicowe?
Rurki pętlicowe znajdują zastosowanie w wielu gałęziach przemysłu, zwłaszcza tam, gdzie pomiar ciśnienia odbywa się w trudnych warunkach. Najczęściej wykorzystywane są w:
- Przemyśle energetycznym - do pomiaru ciśnienia pary wodnej w kotłach i turbinach.
- Instalacjach parowych i ciepłowniczych - ochrona manometrów przed przegrzaniem.
- Przemyśle chemicznym i petrochemicznym - tam, gdzie występują agresywne media i wysokie temperatury.
- Hydraulice i pneumatyce - do tłumienia skoków ciśnienia i wibracji.
Rodzaje rurek pętlicowych
W zależności od warunków pracy stosuje się różne typy rurek pętlicowych, takie jak:
- Rurki pętlicowe U-kształtne - stosowane głównie do ochrony przed wysoką temperaturą.
- Rurki pętlicowe spiralne - wykorzystywane tam, gdzie wymagane jest dodatkowe tłumienie pulsacji ciśnienia.
Podsumowanie
Stosowanie rurek pętlicowych w systemach pomiaru ciśnienia to prosty, ale niezwykle skuteczny sposób na zwiększenie trwałości i niezawodności aparatury pomiarowej. Zapewniają one ochronę przed wysoką temperaturą i tłumią nagłe skoki ciśnienia, co jest kluczowe dla dokładności pomiarów i żywotności urządzeń. W połączeniu z wysokiej jakości manometrami nierdzewnymi lub manometrami kwasoodpornymi, pozwalają na bezpieczną i długotrwałą eksploatację układów pomiarowych nawet w najbardziej wymagających warunkach przemysłowych.
