Poziom w zbiorku czyli zastosowanie i działanie poziomowskazu magnetycznego BNA
04.07.2025Za każdym razem, gdy ciekłe media zmieniają swój poziom w zbiorniku konieczny jest pomiar ich poziomu. Taki pomiar można zrealizować przez Wskaźnik poziomu Bypass z wyświetlaczem magnetycznym. Model BNA zapewnia wskazanie lokalne poziomu oraz umożliwia opcjonalne wykorzystanie innych sygnałów elektrycznych do sygnalizacji.

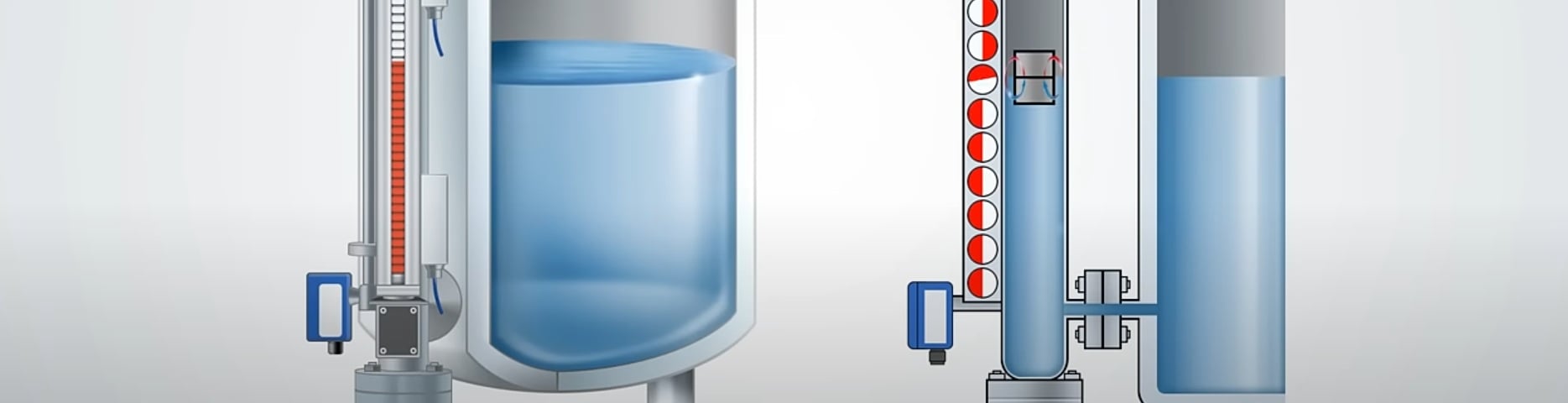

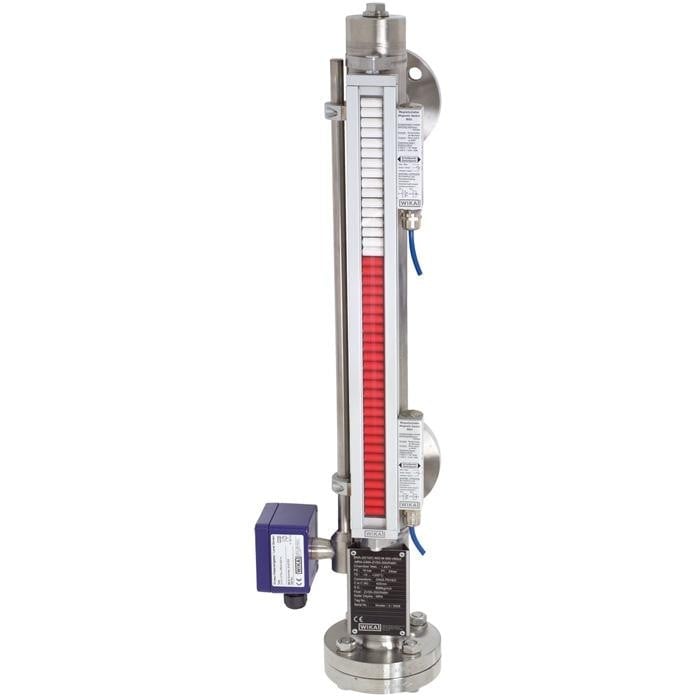

Magnetyczny miernik poziomu model BNA składa się z komory pomiarowej, która jest połączona bocznie ze zbiornikiem za pomocą co najmniej 2 przyłączy procesowych. Dzięki takiemu układowi poziom w komorze pomiarowej odpowiada poziomowi w zbiorniku. Pływak z magnesem zamontowanym wewnątrz komory przekazuje poziom cieczy, bezstykowo, na zewnętrzne wskazanie wskaźnika. Na nim zamontowane są dwukolorowe plastikowe lub ze stali nierdzewnej rolki z magnesami. Poprzez pole magnetyczne, elementy wyświetlacza są obracane o 180°. Przy zwiększającym się poziomie z białego na czerwony, natomiast przy spadającym poziomie z czerwonego na biały. W ten sposób magnetyczny wskaźnik poziomu wyraźnie pokazuje poziom w zbiorniku bez zasilania.
Pływaki magnetyczne umieszczane w komorze pomiarowej dobierane są indywidualnie do mierzonego medium. Ich wykonanie materiałowe uzależnione jest od agresywności mierzonego medium. O właściwą wyporność pływaka zadba producenta na podstawie podanych przez użytkownika danych takich jak: ciśnienie, temperatura i gęstość mierzonego czynnika.
Szeroki wybór przyłączy procesowych od kołnierzowych, gwintowanych aż do spawanych i higienicznych oraz bogata oferta stosowanych materiałów gwarantuje możliwość zastosowania tego typu miernika w różnych aplikacjach i sektorach jak przemysł chemiczny i petrochemiczny, budownictwo przemysłowe, oczyszczanie wody i ścieków, przemysł spożywczy czy nawet przemysł farmaceutyczny.
W modelu BNA możliwy jest opcjonalny montaż przetworników poziomu i przełączników magnetycznych. Przełączniki magnetyczne BGU służą do wykrywania limitów poziomów we wskaźnikach poziomu. Generują one sygnał binarny, który może być przesyłany do urządzeń sygnalizacyjnych lub sterujących. Przełączniki magnetyczne są montowane do wyświetlacza magnetycznego najczęściej za pomocą bloków przesuwnych. Ciągły pomiaru poziomu cieczy we wskaźnikach poziomu bypass możliwy jest przez zastosowanie czujników kontaktronowych lub magnetostrykcyjnych.
