Prasy manometryczne - niezbędne narzędzie do kalibracji urządzeń pomiarowych.
19.06.2025Aby mieć pewność, że manometry, przetworniki ciśnienia czy inne urządzenia pracują zgodnie ze specyfikacją, niezbędna jest ich regularna kalibracja. Do tego celu wykorzystywane są pompy ciśnienia – urządzenia służące do generowania i regulowania ciśnienia w kontrolowany sposób.Pompy testowe są stosowane do mierzenia ciśnienia metodą porównania pomiarów. Urządzenia te mogą być używane w laboratorium, warsztacie lub na miejscu w punkcie pomiarowym.

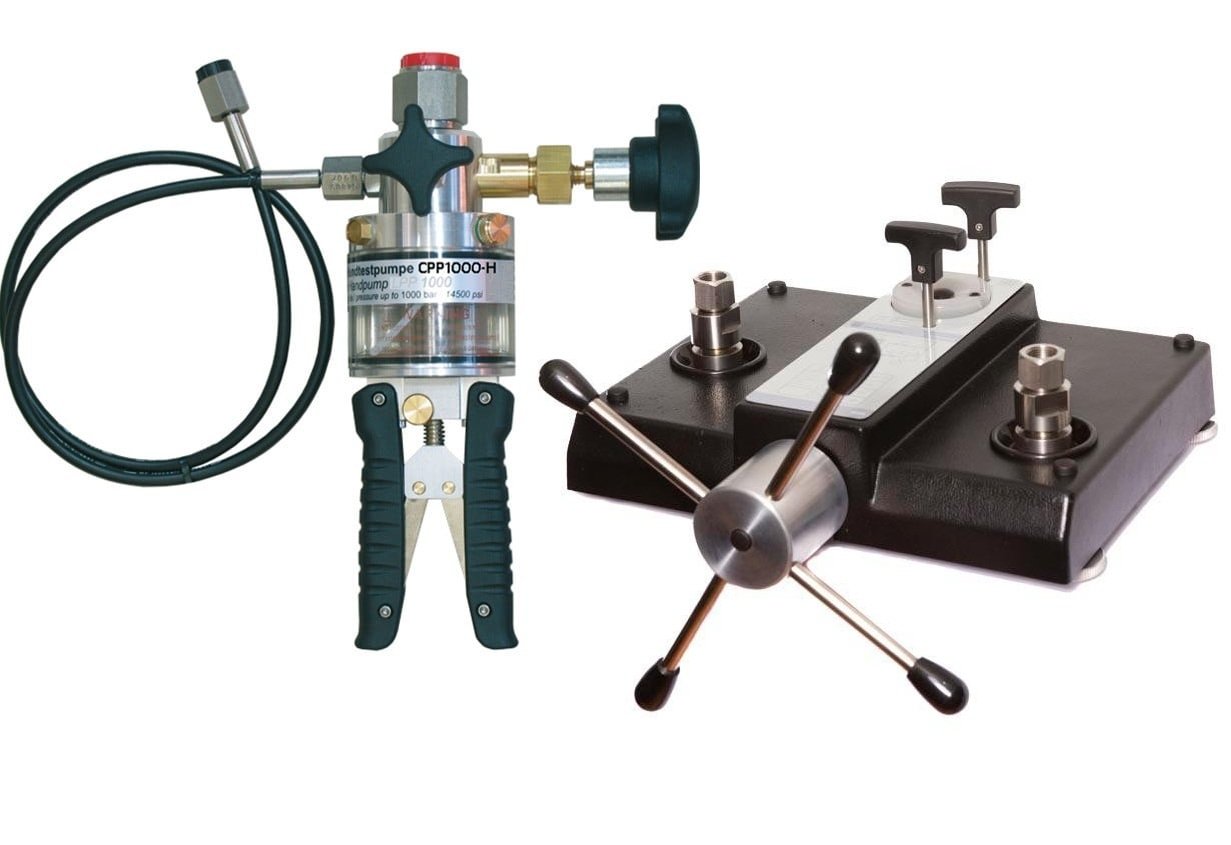

Pompy ciśnienia dzielą się na kilka podstawowych typów, w zależności od medium roboczego, zakresu ciśnienia, zastosowania oraz sposobu działania. Do szybkiego i prostego generowania ciśnienia przy kalibracji manometrów i przetworników np. w terenie stosujemy pompy ręczne jak modele CPP30 lub CPP700. W takich rozwiązaniach medium to powietrze lub ciecz np. woda destylowana lub dedykowany olej hydrauliczny. Ciśnienie generowane jest ściskanie uchwytów pompy połączonych z tłokiem.
Inna grupa to hydrauliczne pompy testowe inaczej nazywane pompami tłokowymi. Tutaj medium zmienia swoją objętość przy pomocy tłoka połączonego z pokrętłem do generowania ciśnienia przez użytkownika. Takie rozwiązania stosowane są przede wszystkim do pracy stacjonarnej w laboratoriach lub na potrzeby własne zakładów przemysłowych. Przykłady to model CPP1200 czy CPP4000.

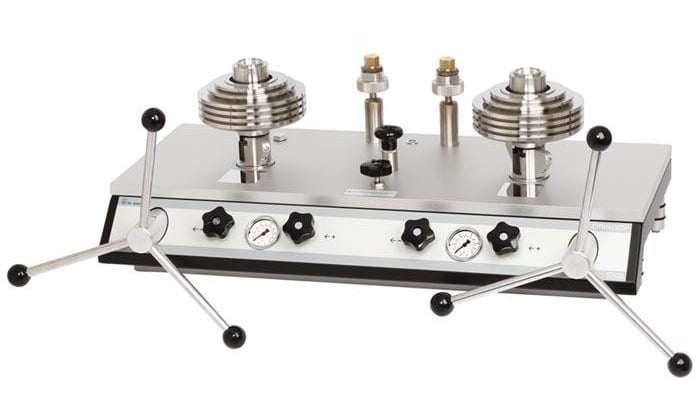

Do precyzyjnej kalibracji ciśnienia stosuje się prasy obciążnikowo-tłokowe jak CPB3500. Prasa na zasadzie równowagi sił generuje dokładne ciśnienie w oparciu o znaną siłę nacisku i powierzchnię tłoka. Wynik pomiaru ciśnienia można wyznaczyć bezpośrednio z podstawowego równania p = F/A, gdzie:
- P – generowane ciśnienie (Pa),
- F – siła wynikająca z masy obciążników (N],
- A – powierzchnia przekroju tłoka (m²).
Na górnej części tłoka umieszcza się obciążniki o dokładnie znanej masie. Ich ciężar powoduje nacisk na tłok, który z kolei wytwarza ciśnienie. Takie prasy są jednymi z najdokładniejszych i stosowane są w laboratoriach fabrycznych i kalibracyjnych w przemyśle, instytutach krajowych i laboratoriach badawczych.
Jak to wygląda w praktyce? W prasie zbiornik cieczy wypełniamy wodą destylowaną. Podłączając element testowy i wystarczająco dokładny referencyjny przyrząd do pomiaru ciśnienia do pompy testowej, to samo ciśnienie będzie oddziaływać na oba przyrządy pomiarowe. W tych warunkach można skontrolować dokładność lub dokonać regulacji przyrządu testowanego poprzez porównanie wartości zmierzonych przez oba przyrządy przy tych samych wartościach ciśnienia.
Na zakończenie warto podkreślić, że technologia kalibracji ciśnienia ma kluczowe znaczenie nie tylko w zakładach przemysłowych czy laboratoriach, ale również w najbardziej wymagających branżach – takich jak lotnictwo i przemysł kosmiczny. To właśnie prasy obciążnikowo-tłokowe, jak CPB3500, wykorzystywane są do testowania i kalibracji ultraprecyzyjnych przetworników ciśnienia, które trafiają do systemów kontroli kabin samolotów, układów hydraulicznych czy rakietowych systemów paliwowych. Pompy ciśnienia – choć mogą wydawać się niepozorne – gwarantują pewność, że każdy pomiar – od prostego manometru, po czujnik pracujący w ekstremalnych warunkach – jest rzetelny, powtarzalny i zgodny z normami.
