Pomiar ciśnienia tam, gdzie reszta urządzeń zawodzi - Przetwornik S-11
09.07.2025Jeżeli podczas użytkowania kanał ciśnienia standardowego czujnika ciśnienia może być zatkany lub uszkodzony, wymagane jest zastosowanie gwintu z membraną czołową. Taki problem występuje na przykład w mediach krystalizujących, lepkich lub z obecnością cząstek stałych. W takich przypadkach zalecane jest stosowanie złącza ciśnieniowego z przednią membraną czołową taką jak modelu S-11 z oferty WIKA.
Standardowe przyłącze procesowe przetwornika ciśnienia posiada otwór wlotowy o średnicy ok. 3mm. W modelu S-11 takiego otworu wlotowego nie spotkamy. Zamiast tego membrana czołowa oddziela medium pomiarowe od systemu pomiarowego.
Obszary zastosowania tego typu przetwornika to:
Aplikacje przemysłowe ogólne – tam, gdzie wymagana jest wysoka niezawodność nawet w trudnych warunkach jak oczyszczalnie ścieków.

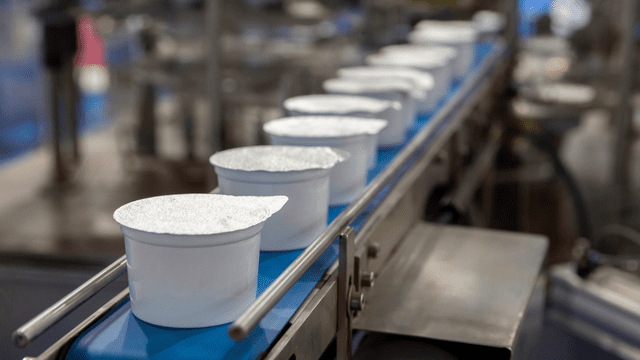

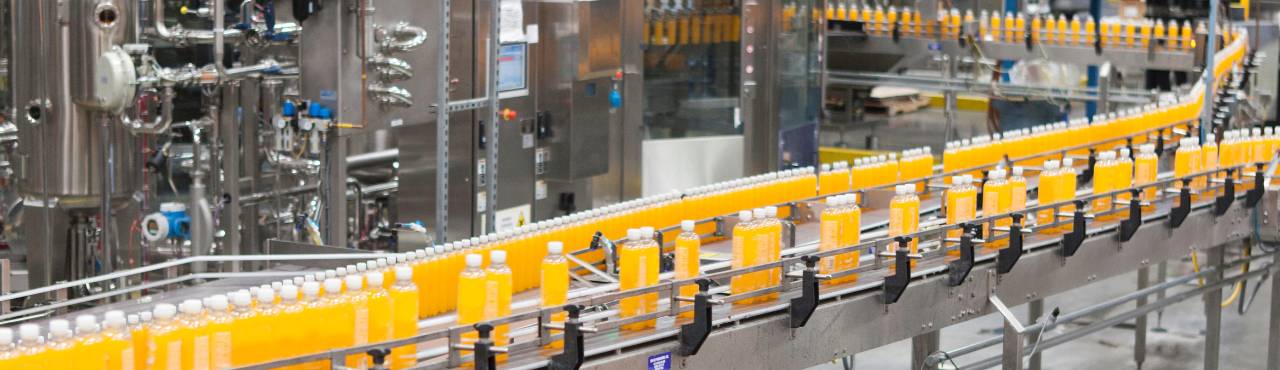

Przemysł spożywczy - Konstrukcja przyłącza bez martwych przestrzeni, eliminuje ryzyko zanieczyszczeń. Model S-11 dostępny jest w wersji do przemysłu spożywczego z płynem transmisyjnym zgodnym z wymaganiami Amerykańskiej Agencji ds. Żywności i Leków co może być potwierdzone odpowiednimi certyfikatami.
Maszyny dozujące - np. przy produkcji różnego rodzaju pianek w sektorze kosmetycznym czy też w branży budowlanej
Transport materiałów sypkich – czyli pomiary ciśnienia sprężonego powietrza lub innego gazu w zamkniętym systemie rur do transportu proszków, ziaren lub granulatów. Tutaj jednak uwaga! Przy takim zastosowaniu może pojawić się wymaganie wersji iskrobezpiecznej i zastosowania modelu IS-3 z membraną czołową.
Model S-11 sprawdzi się też przy pomiarach niskich ciśnień. Szybka dostępność tego rozwiązania i możliwość pomiarów ciśnienia już od 0,1bara wskazują na jego przydatność dla Klientów poszukujących rozwiązania do aplikacji z niskimi ciśnieniami.
Ważnym parametrem tego rozwiązania jest rozmiar gwintu. Jest on zależny od wartości mierzonego ciśnienia – wynika to możliwości membrany o określonej powierzchni do odkształcenia i przeniesienia ciśnienia na płyn transmisyjny i system pomiarowy. Do wartości 1,6 bara rozmiar gwintu to G1”. Powyżej tej wartości rozmiar gwintu zmienia się na G1/2. Wszystkie pozostałe parametry urządzenia są dowolnie konfigurowalne podobnie jak w innych przetwornikach ciśnienia.
Podsumowując, przetwornik ciśnienia WIKA S-11 to sprawdzone rozwiązanie w aplikacjach, gdzie standardowe konstrukcje zawodzą. Co ważne – przetworniki S-11 mamy dostępne bezpośrednio z magazynu, dzięki temu możemy skrócić czas dostawy do minimum i zapewnić szybkie wsparcie dla Twojej aplikacji.Zapraszamy do kontaktu z naszym biurem handlowym – chętnie doradzimy odpowiednią wersję, sprawdzimy dostępność i pomożemy w integracji z Twoim systemem. Dane kontaktowe znajdziesz w opisie filmu oraz na naszej stronie internetowej.
