AFS60S-THSJ262144

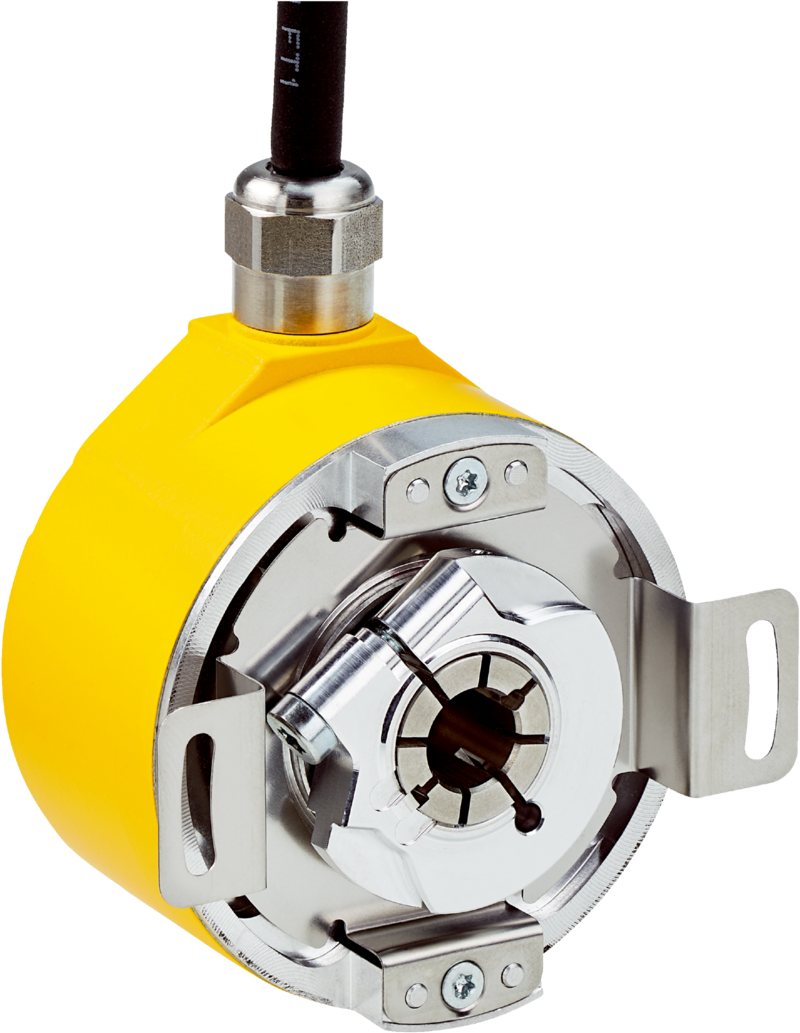

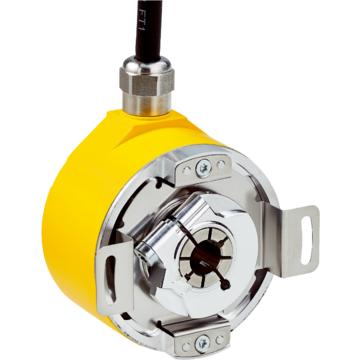

Enkoder bezpieczeństwa SICK, jednoobrotowy, SIL 3, PL e, 262144 kroki/obrót (18 bit), otwór przelotowy 15 mm, SSI + Sin/Cos, programowalny, IP65, przewód 0,5 m.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Enkoder bezpieczeństwa, AFS/AFM60S Pro, AFS60S-THSJ262144, Poziom nienaruszalności bezpieczeństwa: SIL 3 (IEC 61508, IEC 61800-5-3), Poziom zapewnienia bezpieczeństwa: PL e (EN ISO 13849-1), Wersja jednoobrotowa lub wieloobrotowa: Jednoobrotowy, Liczba kroków na obrót: 262.144 (18 bit), Wykonanie mechaniczne: Otwór przelotowy 15 mm (z rowkiem wpustowym), Interfejs komunikacyjny: SSI, SSI + Sin/Cos, programowalny, Typ przyłącza: Przewód, 12 żył, promieniowe, 0,5 m
| Charakterystyka bezpieczeństwa technicznego | ||
|---|---|---|
| Poziom nienaruszalności bezpieczeństwa | SIL 3 (IEC 61508, IEC 61800-5-3) | |
| Poziom zapewnienia bezpieczeństwa | PL e (EN ISO 13849-1) | |
| Kategoria | 3 (EN ISO 13849-1) 4 (EN ISO 13849-1) |
|
| PFH (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) | 5,5 x 10-9 przy 40°C 1,8 x 10-8, przy 80°C |
|
| TM (okres użytkowania) | 20 lat(a) (EN ISO 13849-1) | |
| Dokładność zorientowana na bezpieczeństwo | 0,09° Kategoria 3 0,35° Kategoria 4 |
|
| Wydajność | ||
| Liczba kroków na obrót (rozdzielczość maks.) | 262.144 (18 bit) | |
| Wartości graniczne błędów G | 0,05° | |
| Odchylenie standardowe powtórzenia σr | 0,002° | |
| Interfejsy | ||
| Interfejs komunikacyjny | SSI | |
| Interfejs komunikacyjny – szczegóły | SSI + Sin/Cos | |
| Czas inicjalizacji | 2 s | |
| Dane parametryczne | Liczba kroków na obrót Pozycja Preset, pozycja Preset na podstawie styku sprzętowego; kierunek zliczania, kierunek zliczania na podstawie styku sprzętowego, resetowanie do ustawień fabrycznych, odczyt pamięci błędów, generowanie raportów |
|
| Typ kodu | Gray | |
| Parametryzacja przebiegu kodu | Możliwość parametryzacji zgodnie z kierunkiem/przeciwnie do kierunku ruchu wskazówek zegara | |
| Częstotliwość taktowania | 100 kHz, ≤ 1 MHz | |
| Ustawianie (regulacja elektroniczna) | H aktywny (L = 0 - 1,5 V, H = 2,0 - Us V) | |
| Zgodnie z kierunkiem/przeciwnie do kierunku ruchu wskazówek zegara (kolejność kroków w kierunku obrotów) | L aktywny (L = 0 - 1,5 V, H = 2,0 - Us V) | |
| Liczba okresów Sinus/Cosinus na obrót | 1.024 | |
| Częstotliwość wyjściowa | ≤ 153,6 kHz | |
| Rezystancja obciążenia | ≥ 120 Ω | |
| Sygnały interfejsowe powstania różnicy | 0,5 Vss, ± 20 % | |
| Przesunięcie sygnału przed powstaniem różnicy | 2,5 V ± 10 % | |
| Sygnały interfejsu po powstaniu różnicy | 1 Vss, ± 20 % | |
| Instalacja elektryczna | ||
| Typ przyłącza | Przewód, 12 żył, promieniowe, 0,5 m | |
| Napięcie zasilające | 4,5 ... 32 V | |
| Pobór mocy | 0,7 W (bez obciążenia) | |
| Zabezpieczenie przed zamianą biegunów | Tak | |
| Odporność przeciwzwarciowa | Tak | |
| Mechanika | ||
| Wykonanie mechaniczne | Otwór przelotowy | |
| Średnica wałka lub otworu | 15 mm | |
| Właściwość wałka | Z rowkiem wpustowym | |
| Masa | 0,25 kg | |
| Materiał, wał | Stal nierdzewna | |
| Materiał, kołnierz | Cynkowy odlew ciśnieniowy | |
| Materiał, wspornik antyrotacyjny | Stal nierdzewna | |
| Materiał, obudowa | Odlew ciśnieniowy ze stopu aluminium | |
| Moment rozruchowy | ≤ 0,8 Ncm (+20 °C) | |
| Moment obrotowy roboczy | ≤ 0,6 Ncm (+20 °C) | |
| Dopuszczalny statyczny przesuw wałka | ± 0,3 mm (promieniowe) ± 0,5 mm (osiowe) |
|
| Dopuszczalny dynamiczny przesuw wałka | ± 0,05 mm (promieniowe) ± 0,1 mm (osiowe) |
|
| Prędkość obrotowa pracy | ≤ 6.000 min⁻¹ | |
| Moment bezwładności wirnika | 56 gcm² | |
| Żywotność łożysk | 3,6 x 109 obrotów | |
| Dane dotyczące otoczenia | ||
| EMC | EN 61000-6-2 EN 61000-6-3 EN 61000-6-7 |
|
| Stopień ochrony | IP65 (IEC 60529) | |
| Dopuszczalna względna wilgotność powietrza | 90 % (Roszenie niedopuszczalne) | |
| Zakres temperatury roboczej | –30 °C ... +85 °C | |
| Zakres temperatur składowania | –30 °C ... +85 °C, bez opakowania | |
| Odporność na wstrząsy | 100 g, 6 ms (wg EN 60068-2-27) | |
| Odporność na drgania | 18 g, 10 Hz ... 1.000 Hz (EN 60068-2-6) | |
| Wysokość eksploatacyjna (n.p.m.) | ≤ 2.000 m (80 kPa) | |
| Klasa ochrony | III (zgodnie z normą DIN EN 61140) | |
| Stopień zanieczyszczenia | 2 (IEC 60664-1) | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270502 | |
| ECLASS 5.1.4 | 27270502 | |
| ECLASS 6.0 | 27270590 | |
| ECLASS 6.2 | 27270590 | |
| ECLASS 7.0 | 27270502 | |
| ECLASS 8.0 | 27270502 | |
| ECLASS 8.1 | 27270502 | |
| ECLASS 9.0 | 27270502 | |
| ECLASS 10.0 | 27270502 | |
| ECLASS 11.0 | 27270502 | |
| ECLASS 12.0 | 27270502 | |
| ETIM 5.0 | EC001486 | |
| ETIM 6.0 | EC001486 | |
| ETIM 7.0 | EC001486 | |
| ETIM 8.0 | EC001486 | |
| UNSPSC 16.0901 | 41112113 | |
