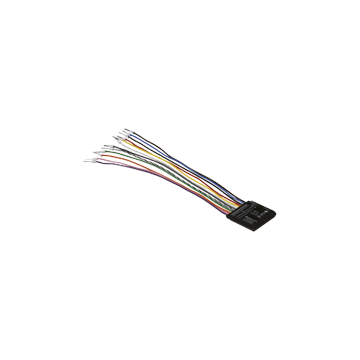

ICA-8DIO-CB10-IO - 70127373
Moduł płytki drukowanej IO-Link
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry IO-Link printed circuit board module ICA-8DIO-CB10-IO
- Wyjścia odporne na zwarcie i przeciążenie
- Połączenie za pomocą ołowiu
- IO-Link interface
- Ultra kompaktowa obudowa
- 8 digital inputs/outputs can be configured
| Opis produktu |
|---|
| I/O hub with IO-Link interface |
| Wskaźniki / środki operacyjne | ||
|---|---|---|
| LED PWR | LED green: flashing with short break (1 Hz) - IO-Link mode | |
| LED OL | przeciążenie zasilania czujnika; Czerwona dioda LED | |
| LED IO | Switching status/overload (input/output); 8 LED yellow/red yellow: input/output active red: output overload |
|
| Specyfikacje elektryczne | ||
| Napięcie robocze | 18 ... 30 V DC, PELV |
|
| Prąd zasilania bez obciążenia | max. 25 mA | |
| Prąd pracy | max. 2 A | |
| Klasa ochrony | III | |
| Interfejs | ||
| Typ interfejsu | IO-Link | |
| IO-Link revision | 1.1 | |
| Profil urządzenia | Identification and Diagnosis - I&D | |
| Process data | Inputs 2 Byte - Input signals 8 Bit - diagnosis signals 4 Bit Outputs 2 Byte - Output signals 8 Bit - Special functions 8 Bit |
|
| Vendor ID | 1 (0x0001) | |
| Identyfikator urzadzenia | 984577 (0x0F0601) | |
| Data transfer rate | COM3 (230.4 kbits/s) | |
| Min. czas cyklu | 1 ms | |
| Obsługa trybu SIO | nie | |
| Kompatybilny typ portu głównego | Class A , Class B | |
| Wejście | ||
| Numer / typ | 8 Inputs for 3-wire sensors (PNP), DC (IO1 ... IO8) | |
| Zasilanie | from IO-Link | |
| Napięcie | 18 ... 30 V. | |
| Prąd ładowania | 400 mA , overload and short-circuit protected | |
| Prąd wejściowy | ≤ 5 mA (limited internally) | |
| Punkt przełączania | Type 1 zgodny z IEC 61131-2 | |
| Wyjście | ||
| Numer / typ | 8 electronic outputs, PNP (IO1 … IO8), overload proof and short-circuit proof | |
| Zasilanie | from IO-Link | |
| Napięcie | ? (UB - 1.5 V) | |
| Prąd | 200 mA na wyjściu | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 61326-1:2013, EN 55011:2016 | |
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Standard Fieldbus | EN 61131-9:2013 | |
| Wejście | EN 61131-2: 2007 | |
| Interfejs komunikacyjny | IEC 61131-9 / IO-Link V1.1.3 | |
| Emitowane zakłócenia | EN 61000-6-4:2007 | |
| Odporność na hałas | EN 61000-6-2:2005, EN 61326-1:2006 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Certyfikat UL nie obejmuje stopnia ochrony IP20. Klasa ochrony została sprawdzona przez firmę Pepperl + Fuchs. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Wilgotność względna | 85% bez kondensacji | |
| Warunki klimatyczne | Tylko do użytku w pomieszczeniach | |
| Wysokość | ≤ 5000 m powyżej MSL | |
| Odporność na wstrząsy i uderzenia | 30 g, 11 ms w 6 kierunkach przestrzennych, 3 wstrząsy 10 g, 16 ms w 6 kierunkach przestrzennych, 1000 wstrząsów | |
| Odporność na wibrację | 0.35 mm / 5 g 5 ... 500 Hz | |
| Stopień zanieczyszczenia | 2 | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP20 zgodny z EN 60529 | |
| Podłączenie | 200 mm, kabel PVC 0,5 mm 2 |
|
| Materiał | ||
| Obudowa | Poliamidowy klej topliwy | |
| Masa | 33 g | |
| Uwaga | To urządzenie nie wymaga konserwacji. Jeśli urządzenie jest używane w sposób nieokreślony przez producenta, ochrona zapewniona przez urządzenie może być ograniczona. | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27242604 |
| ECLASS 12.0 | 27242604 |
| ECLASS 11.0 | 27242604 |
| ECLASS 10.0.1 | 27242604 |
| ECLASS 9.0 | 27242604 |
| ECLASS 8.0 | 27242604 |
| ECLASS 5.1 | 27242604 |
| ETIM 9.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| ETIM 7.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| UNSPSC 12.1 | 39121535 |
