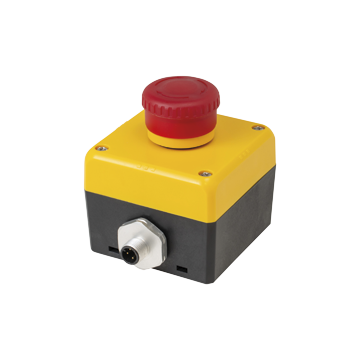

VAA-2E1A-F85A/CB10-S-V1 - 70133810
Moduł przycisku bezpieczeństwa zatrzymania z komunikacją AS-i
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry AS-Interface EMERGENCY STOP button VAA-2E1A-F85A/CB10-S-V1
- Tamper proof according to ISO 13850/EN 418
- Zintegrowane oświetlenie
- Certyfikat TÜV
- Aprobata UL
- Self-monitoring force-guided safety contacts
- AWARYJNE ZATRZYMANIE odblokowanie przez obrócenie lub pociągnięcie
- Złącze wtykowe M12
| Opis produktu |
|---|
| Przycisk STOP AWARYJNEGO AS-Interface |
| Ogólne specyfikacje | ||
|---|---|---|
| Node type | Safety node | |
| Specyfikacja interfejsu AS | V3.0 | |
| Required gateway specification | ? V2.1 | |
| Profil | S-7.B | |
| IO code | 7 | |
| ID code | B | |
| ID1 code | F | |
| ID2 code | 0 | |
| Numer pliku UL | E305142 | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| Poziom nienaruszalności bezpieczeństwa (SIL) | SIL 3 | |
| Poziom wydajności (PL) | PL e | |
| Kategoria | Cat. 4 | |
| Czas reakcji | < 300 µs | |
| MTTF d | brak znaczącego wkładu w MTTFd całego systemu | |
| PFH d | brak znaczącego wkładu w PFH całego systemu | |
| B 10d | 250000 cycles | |
| Design lifetime | 20 a | |
| Wskaźniki / środki operacyjne | ||
| Przycisk | ||
| EMERGENCY STOP | illuminated | |
| Specyfikacje elektryczne | ||
| Znamionowe napięcie robocze | 26,5 ... 31,6 V z AS-Interface | |
| Znamionowy prąd roboczy | ≤ 80 mA | |
| Klasa ochrony | III | |
| Ochrona przed przepięciami | U e : kategoria przepięciowa III, bezpieczne izolowane zasilacze (PELV) | |
| Znamionowe napięcie izolacji | 32 V. | |
| Impulsowe napięcie wytrzymywane | 0.8 kV | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | IEC 62026-2:2013 EN 61000-6-2:2005 EN 61000-6-4:2007 A1:2011-02 EN 61326-1:2013 | |
| Dyrektywa maszynowa | ||
| Dyrektywa 2006/42 / WE | EN ISO 13849-1:2015 EN ISO 13849-2:2012 EN 62061:2005 + AC:2010 + A1:2013 + A2:2015 EN 60947-5-5:1997+A1:2005+A11:2013+A2:2017 | |
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Bezpieczeństwo elektryczne | IEC 61140: 2009 | |
| Emitowane zakłócenia | EN 61000-6-4:2007 A1:2011-02 | |
| Interfejs AS | EN 62026-2: 2013 | |
| Odporność na hałas | IEC 62026-2: 2013 EN 61326-3-1: 2017 EN 61000-6-2: 2005 | |
| Bezpieczeństwo funkcjonalne | EN ISO 13849-1:2015 EN ISO 13849-2:2012 EN 62061:2005 + AC:2010 + A1:2013 + A2:2015 EN 60947-5-5:1997+A1:2005+A11:2013+A2:2017 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Wilgotność względna | 85%, bez kondensacji | |
| Warunki klimatyczne | Tylko do użytku w pomieszczeniach | |
| Wysokość | ≤ 5000 m powyżej MSL | |
| Odporność na wstrząsy i uderzenia | 30 g, 11 ms w 6 kierunkach przestrzennych, 3 wstrząsy 10 g, 16 ms w 6 kierunkach przestrzennych, 1000 wstrząsów | |
| Odporność na wibrację | 0,35 mm 10 ... 57 Hz, 5 g 57 ... 2000 Hz, 10 cykli | |
| Stopień zanieczyszczenia | 2 | |
| Specyfikacja mechaniczna | ||
| Siła robocza | Push: 32 N Pull: 21 N Obrót: 0,27 Nm Minimum dla operacji wymuszonego otwierania: 60 Nm |
|
| Odległość robocza | dla operacji pozytywnego otwierania: min. 4 mm maksimum: 4,5 mm |
|
| Stopień ochrony | IP65 |
|
| Podłączenie | Okrągłe złącze M12 | |
| Materiał | ||
| Obudowa | Poliwęglan | |
| Masa | 225 g | |
| Zywotność | > 250 000 operacji przełączania | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27371244 |
| ECLASS 12.0 | 27371244 |
| ECLASS 11.0 | 27371244 |
| ECLASS 10.0.1 | 27371244 |
| ECLASS 9.0 | 27371244 |
| ECLASS 8.0 | 27371244 |
| ECLASS 5.1 | 27371228 |
| ETIM 9.0 | EC002034 |
| ETIM 8.0 | EC002034 |
| ETIM 7.0 | EC002034 |
| ETIM 6.0 | EC002034 |
| ETIM 5.0 | EC002034 |
| UNSPSC 12.1 | 39121533 |
