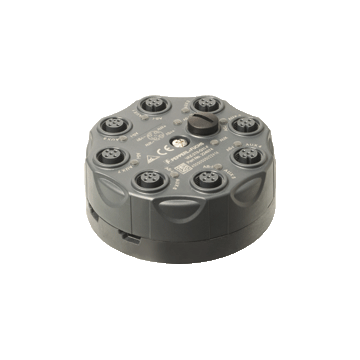

VAZ-2T8-G11-F - 224974
Rozgałęźnik, kabel płaski, interfejs AS i napięcie pomocnicze do ośmiu złączy M12
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry AS-Interface splitter box VAZ-2T8-G11-F
- Wymagane mniej miejsca
- Obudowa polowa o stopniu ochrony IP67
- Prosty i szybki montaż
- Dystrybucja do 8 złączy V1 (M12)
| Opis produktu |
|---|
| Rozdzielacz, płaski kabel, interfejs AS i napięcie pomocnicze do ośmiu złączy M12 |
| Wskaźniki / środki operacyjne | ||
|---|---|---|
| LED AS-i | Napięcie interfejsu AS; podwójna dioda LED zielony / czerwony zielony: napięcie OK czerwony: napięcie odwrócone |
|
| LED AUX | ext. auxiliary voltage UAUX; dual LED zielony/czerwony green: voltage OK red: reverse voltage |
|
| Specyfikacje elektryczne | ||
| Znamionowe napięcie robocze | ≤ 32 V PELV (interfejs AS, zewnętrzne napięcie pomocnicze AUX) | |
| Znamionowy prąd roboczy | ≤ 4 A | |
| Klasa ochrony | III | |
| Ochrona przed przepięciami | kategoria przepięciowa III | |
| Impulsowe napięcie wytrzymywane | 800 V | |
| Zgodność z dyrektywą | ||
| Zgodność elektromagnetyczna | ||
| Dyrektywa 2014/30 / UE | EN 62026-2: 2013 | |
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Interfejs AS | EN 62026-2: 2013 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Wilgotność względna | 85%, bez kondensacji | |
| Warunki klimatyczne | Tylko do użytku w pomieszczeniach | |
| Wysokość | ≤ 2000 m powyżej MSL | |
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP67 zgodny z EN 60529 | |
| Podłączenie | Interfejs AS-I kabla płaskiego: metoda przebijania kabla Zewn. Kabel płaski napięcie pomocnicze U AUX : technologia penetracji izolacji Złącze wtykowe: gniazdo M12 x 1 (V1) |
|
| Materiał | ||
| Łączność | CuSn / Au | |
| Obudowa | PBT PC | |
| Śruba montażowa | Stal nierdzewna 1.4305 / AISI 303 | |
| Masa | 120 g | |
| Moment dokręcania, śruby obudowy | 1.8 Nm | |
| Moment dokręcający, dławik kablowy | 0,4 Nm | |
| Montaż | Płyta montażowa | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27440111 |
| ECLASS 12.0 | 27440111 |
| ECLASS 11.0 | 27440111 |
| ECLASS 10.0.1 | 27440111 |
| ECLASS 9.0 | 27440108 |
| ECLASS 8.0 | 27279219 |
| ECLASS 5.1 | 27279201 |
| ETIM 9.0 | EC003558 |
| ETIM 8.0 | EC003558 |
| ETIM 7.0 | EC003558 |
| ETIM 6.0 | EC002585 |
| ETIM 5.0 | EC002585 |
| UNSPSC 12.1 | 31261501 |
