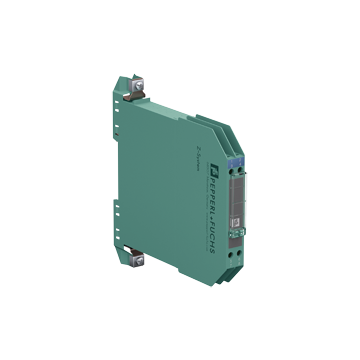

Z915.1K - 071783

1-kanałowa iskrobezpieczna bariera Zenera firmy Pepperl+Fuchs, wersja AC, napięcie robocze 13 V przy 10 µA, rezystancja szeregowa max. 1025 OHM, zabezpieczenie 100 mA, montaż na szynie DIN, zwiększona rezystancja znamionowa 1kOHM

Z915.1K - 071783

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Wysyłka:

1 tydzień gdy dostępny w PF Niemcy

Zapytaj o cenę

Dodaj produkt do koszyka i złóż zapytanie lub skorzystaj z opcji Zapytaj o produkt

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent

Opisy produktu

Najważniejsze parametry bariery Zenara typu Z915.1K

  • 1 kanał
  • Wersja AC
  • Napięcie robocze 13 V przy 10 µA
  • Rezystancja szeregowa maks. 1025 ?
  • Bezpiecznik 100 mA
  • Montaż na szynie DIN
  • Zwiększona rezystancja nominalna 1 k?
Ogólne specyfikacje
Typ Wersja AC
Specyfikacje elektryczne
Nominalny opór 1 kΩ
Rezystancja szeregowa max. 1025 Ω
Bezpiecznik 100 mA
Połączenie z obszarem zagrożonym
Podłączenie zaciski 1, 2
Bezpieczne połączenie
Podłączenie zaciski 7, 8
Napięcie robocze
Pętla zasilająca max. 13,6 V.
Pętla pomiarowa max. 13 V przy 10 µA
Dostosowanie
Stopień ochrony IEC 60529
Warunki otoczenia
Temperatura otoczenia -20 ... 60 ° C (-4 ... 140 ° F)
Temperatura przechowywania -25 ... 70 ° C (-13 ... 158 ° F)
Wilgotność względna max. 75% bez kondensacji
Specyfikacja mechaniczna
Stopień ochrony IP20
Podłączenie zaciski śrubowe
Przekrój Przewodu max. 2 x 2,5 ... mm 2
Masa około 150 g
Wymiary 12,5 x 115 x 110 mm (0,5 x 4,5 x 4,3 cala)
Rodzaj konstrukcji modułowa obudowa zacisków, patrz opis systemu
Montaż na szynie montażowej 35 mm DIN zgodny z EN 60715: 2001
Dane do zastosowania w obszarach niebezpiecznych
Certyfikat badania typu UE BAS 01 ATEX 7005
Znakowanie Ex-Hexagon II (1)GD, I (M1) [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I (-20 °C ≤ Tamb ≤ 60 °C) [circuit(s) in zone 0/1/2]
Napięcie 15 V.
Prąd 15 mA
Moc 60 mW
Zasilanie
Maksymalne bezpieczne napięcie 250 V.
Rezystancja szeregowa min. 980 Ω
Certyfikat TÜV 99 ATEX 1484 X
Znakowanie Ex-Hexagon II 3G Ex nA IIC T4 Gc [device in zone 2]
Zgodność z dyrektywą
Dyrektywa 2014/34 / UE EN 60079-0:2012+A11:2013 , EN 60079-11:2012 , EN 60079-15:2010
Międzynarodowe aprobaty
Zatwierdzenie FM
Rysunek kontrolny 116-0118
Aprobata UL
Rysunek kontrolny 116-0139 (cULus)
Aprobata IECEx IECEx BAS 09.0142
IECEx BAS 17.0091X
Zatwierdzony dla [Ex ia Ga] IIC , [Ex ia Da] IIIC , [Ex ia Ma] I, Ex ec IIC T4 Gc
Informacje ogólne
Dodatkowa informacja Przestrzegać certyfikatów, deklaracji zgodności, instrukcji obsługi i instrukcji, w stosownych przypadkach. Aby uzyskać informacje, zobacz www.pepperl-fuchs.com.
