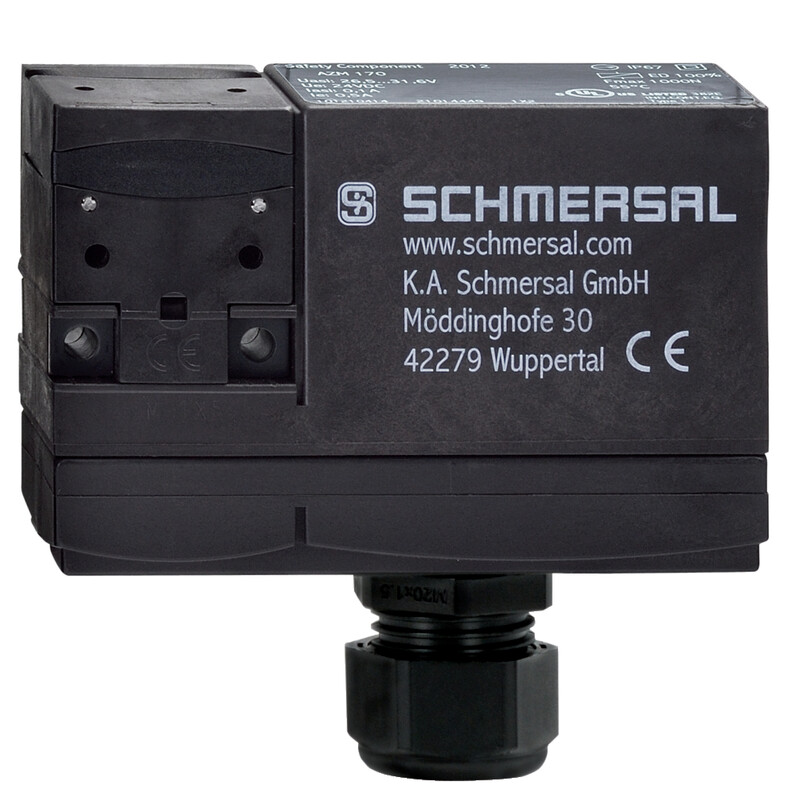

EX-AZM 170-02ZK-R/P-3GD - 103049512
Elektromechaniczna blokada bezpieczeństwa Schmersal dla stref Ex ATEX 2/22, siła ryglowania 1000 N, 2 styki NC, IP67, wymiary 90x84x30 mm, montaż śruby, podłączenie IDC, obudowa termoplastyczna, ręczne zwolnienie.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry EX-AZM 170-02ZK-R/P-3GD 103049512
- IDC
- Zwolnienie ręczne
- Ochrona przeciwwybuchowa dla stref ATEX 2 i 22
- 1 Wlot kablowy M 20 x 1.5
- blokada z zabezpieczeniem przed nieprawidłowym zaryglowaniem
- duża siła ryglująca
- 90 mm x 84 mm x 30 mm
Klucz zamówieniowy | ||
---|---|---|
Numer artykułu (Numer katalogowy) | 103049512 | |
EAN (European Article Number) | 4030661624921 | |
Ochrona przeciwwybuchowa | ||
Ochrona przeciwwybuchowa: Przepisy | EN IEC 60079-0,EN IEC 60079-15,EN 60079-31 | |
Strefy ochrony przeciwwybuchowej | 2,22 | |
Kategoria ochrony przeciwwybuchowej | 3G,3D | |
Oznakowanie ochrony przeciwwybuchowej | <span class="symbol">D</span> II 3G Ex nC IIB T5 Gc X,<span class="symbol">D</span> II 3D Ex tc IIIC T80°C Dc X | |
Deklaracja producenta | ATEX Strefa 2 i 22 | |
Właściwości ogólne | ||
Normy | EN IEC 60947-5-1 | |
Poziom kodowania zgodny z EN ISO 14119 | niskie | |
Zasada działania | elektromechaniczne | |
Materiał obudowy | Tworzywo sztuczne, tworzywo termoplastyczne wzmocnione włóknem szklanym, samogasnące | |
Dane ogólne - właściwości | ||
Ryglowanie sprężyną | Tak | |
Zwolnienie ręczne | Tak | |
Liczba zestyków bezpieczeństwa | 2 | |
Klasyfikacja | ||
Normy, przepisy | EN ISO 13849-1 | |
Performance Level, up to | c | |
Kategoria zgodnie z EN ISO 13849 | 1 | |
B10D Normally-closed contact (NC) | 2 000 000 operacji | |
Note | Electrical life on request. | |
B10D Normally-open contact (NO) | 1 000 000 operacji | |
Żywotność | 20 Rok(lata) | |
Klasyfikacja - wykluczenie błędu | ||
Poziom zapewnienia bezpieczeństwa | d | |
Kategoria zgodnie z EN ISO 13849 | 3 | |
Note | for 2-channel use and with suitable logic unit. | |
Żywotność | 20 Rok(lata) | |
Klasyfikacja bezpieczeństwa - Funkcja ryglowania | ||
Performance Level, up to | e | |
Note (Performance Level) | Information for the safety classification of the guard locking function is documented in the "Operating instructions" or in the "Operation and mounting" instructions. | |
Dane mechaniczne | ||
Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
Energia uderzenia, maksimum | 7 J | |
Siła ryglująca | 1 000 N | |
Siła zatrzasku | 5 N | |
Skok wymuszonego rozwarcia | 11 mm | |
Siła wymuszonego rozwarcia, minimalne | 17 N | |
Szybkość najazdu, maksimum | 1 m/s | |
Montaż | Śruby | |
Type of the screw head | Flat head screw | |
Tightening torque of the fastening screws for the housing cover, minimum | 0,4 Nm | |
Tightening torque of the fastening screws for the housing cover, maximum | 0,5 Nm | |
Tightening torque of the cable gland | 4,5 Nm | |
Mechanical data - Connection technique | ||
Konektor | IDC | |
Przekrój przewodu dławiczek, najmniejszy | 6,5 mm | |
Przekrój przewodu dławiczek, maksimum | 12 mm | |
Przekrój kabla, minimalne | 1 x 0,75 mm2, elastyczny | |
Przekrój kabla, maksimum | 1 x 1 mm2, elastyczny | |
Allowed type of cable | solid single-wire,flexible | |
Dane mechaniczne - Wymiary | ||
Długość czujnika | 30 mm | |
Szerokość czujnika | 90 mm | |
Wysokość czujnika | 84 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP67 | |
Ambient temperature | -15 ... +45 °C | |
Uwaga (wilgotność względna) | zapobiegający skraplaniu,zapobiegający zamarzaniu | |
Ambient conditions - Insulation values | ||
Znamionowe napięcie izolacji | 250 VAC | |
Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
Dane elektryczne | ||
Znamionowy prąd cieplny | 2 A | |
Znamionowe napięcie sterowania | 24 VAC | |
Znamionowe napięcie sterowania | 24 VDC | |
Kategoria użytkowania AC-15 | 230 VAC | |
Kategoria użytkowania AC-15 | 2 A | |
Kategoria użytkowania DC-13 | 24 VDC | |
Kategoria użytkowania DC-13 | 2 A | |
Elektryczny pobór mocy, maksimum | 10 W | |
Element przełączający | Zestyk normalnie zamkniety (NC) | |
Zasada przełączania | Wolnoprzełączające | |
Częstotliwość przełączania | 1 000 /h | |
Materiał zestyków, elektrycznych | Srebro | |
Dane elektryczne - wejście sterowania cewki | ||
Magnet switch-on time | 100 % | |
Test pulse duration, maximum | 5 ms | |
Test pulse interval, minimum | 50 ms | |
Zakres dostawy | ||
Zakres dostawy | Actuator must be ordered separately.,Dostawa obejmuje gwintowane dławicę i korek z certyfikatami Ex | |
Note | ||
Uwaga (informacje ogólne) | Ta metoda zakańczania (IDC) umożliwia proste podłączenie przewodów elastycznych bez konieczności stosowania końcówek kablowych | |
Uwaga (wyjście pomocnicze) | dół,Do ręcznego zwalniania przy pomocy klucza trójkątnego M5, dostępnego jako wyposażenie dodatkowe |
