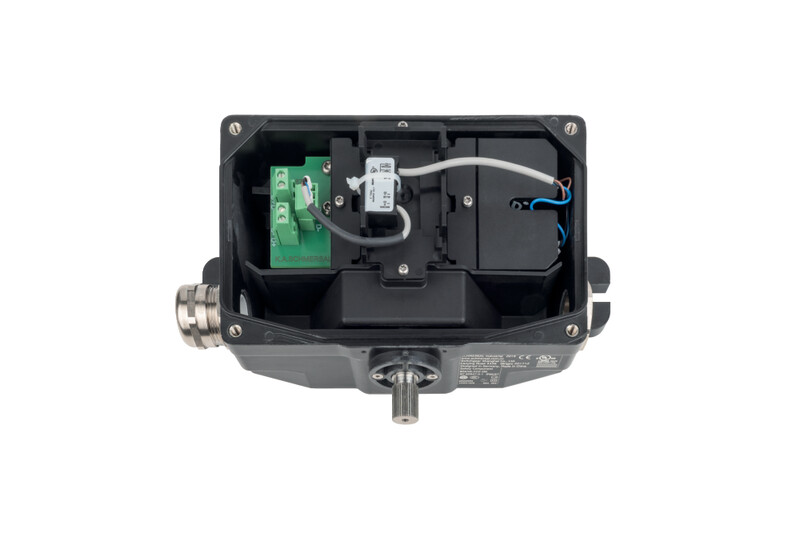

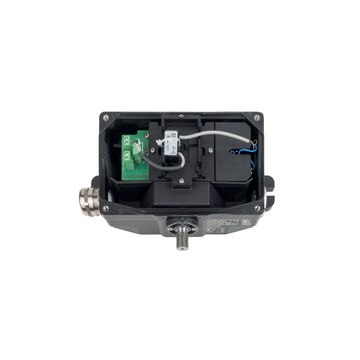

BS655-Z22-DN - 153031627
Wyłącznik pozycyjny Schmersal, metalowa obudowa, interfejs Dupline, IP66/IP67, 2 styki bezpieczeństwa, 2 styki pomocnicze, napięcie 8,2 VDC, prąd 6 A, zakres temperatury -40...+70°C, 10° krok pozycjonowania.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry BS655-Z22-DN 153031627
- Koncepcja platformy z różnymi modułami funkcjonalnymi
- Obudowa metalowa
- duży wybór alternatywnych aktywatorów
- Klasa ochrony IP66, IP67
- Regulacja punktów przełączania
- Symetria dzięki uzębionemu, centralnie umieszczonemu wałkowi
- Centralny zacisk przyłączeniowy
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | BS655-Z22-DN | |
| Numer artykułu (Numer katalogowy) | 153031627 | |
| EAN (European Article Number) | 4030661533087 | |
| eCl@ss number, version 12.0 | 27-27-06-01 | |
| eCl@ss number, version 11.0 | 27-27-06-01 | |
| Numer eCl@ss, wersja 9.0 | 27-27-06-01 | |
| ETIM number, version 7.0 | EC000030 | |
| ETIM number, version 6.0 | EC000030 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN 620,EN IEC 60947-5-1 | |
| Materiał obudowy | Żeliwo szare, lakierowany | |
| Materiał pokrywy | Żeliwo szare, lakierowany | |
| Ciężar brutto | 6 075 g | |
| Dane ogólne - właściwości | ||
| Liczba zestyków pomocniczych | 2 | |
| Liczba zestyków bezpieczeństwa | 2 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1 | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| B10D Zestyk normalnie zamknięty (NC) | 2 000 000 operacji | |
| Dane mechaniczne | ||
| Żywotność mechaniczna, najmniejszy | 1 000 000 operacji | |
| Kroki pozycjonowania aktywatora | 10 ° | |
| Mechanical data - Connection technique | ||
| Prowadzenie przewodów | 2 x M25 x 1,5 | |
| Przekrój kabla, minimalne | 0,5 mm2, elastyczny | |
| Przekrój kabla, maksimum | 2,5 mm2, elastyczny | |
| Warunki otoczenia | ||
| Stopień ochrony | IP66,IP67 | |
| Ambient temperature | -40 ... +70 °C | |
| Ocena zabezpieczenia | I | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 300 V | |
| Znamionowe napięcie udarowe wytrzymywane | 4 kV | |
| Stopień zanieczyszczenia zgodnie z IEC/EN 60947-1 | 3 | |
| Dane elektryczne | ||
| Znamionowy prąd cieplny | 6 A | |
| Rated operating voltage | 230 VAC | |
| Rated operating voltage | 24 VDC | |
| Kategoria użytkowania AC-15 | 230 VAC | |
| Kategoria użytkowania AC-15 | 3 A | |
| Kategoria użytkowania DC-13 | 24 VDC | |
| Kategoria użytkowania DC-13 | 3 A | |
| Materiał zestyków, elektrycznych | Srebro | |
| Dane elektryczne - Protokoły komunikacyjne | ||
| Feldbus Protokoll | Dupline | |
| Dane elektryczne - Dupline | ||
| Rated operating voltage | 8,2 VDC | |
| Prąd roboczy | 0,1 mA | |
| Znamionowe napięcie udarowe wytrzymywane | 0,8 kV | |
| Przekrój kabla, minimalne | 0,2 mm2, sztywny,0,25 mm2, elastyczny | |
| Przekrój kabla, maksimum | 2,5 mm2, elastyczny,4 mm2, sztywny | |
