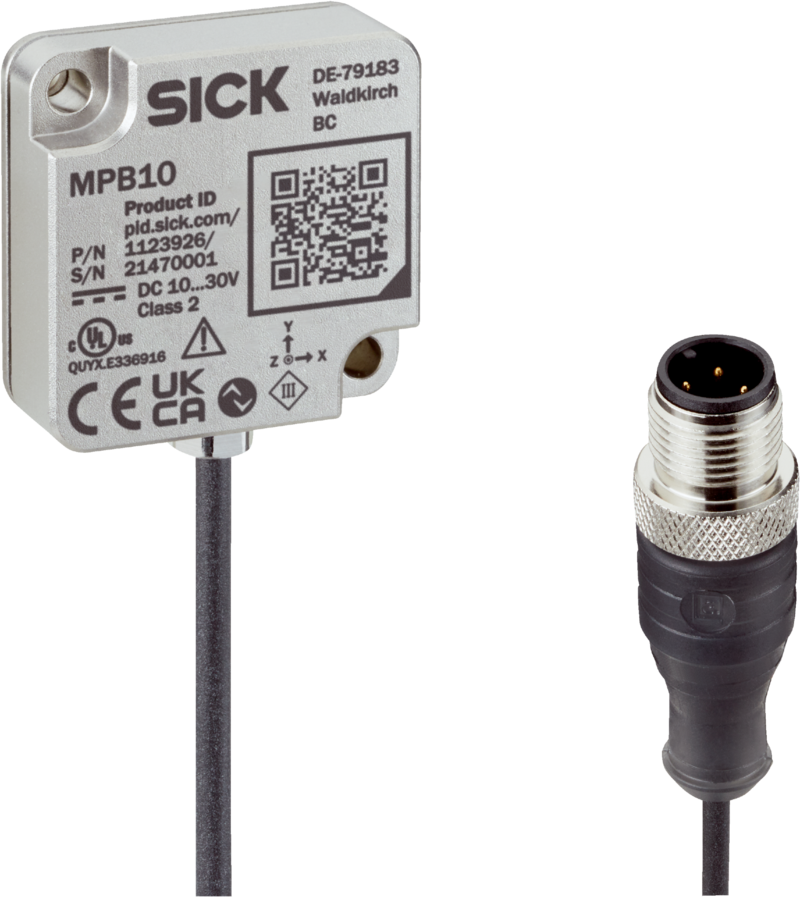

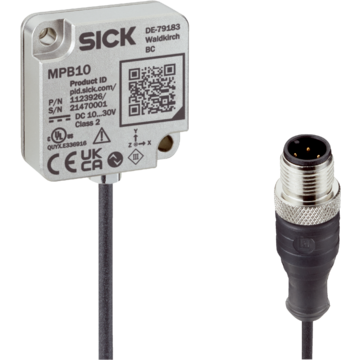

MPB10-VS00VSIQ00 - 1123926
Czujnik condition monitoring SICK, monitorowanie wibracji, udarów i temperatury, 3-osiowy pomiar, interfejs IO-Link, obudowa stal nierdzewna, przewód M12 0,3 m, IP68, zakres temp. -40°C do +80°C, zasilanie 10-30 V DC.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Czujniki Condition Monitoring, Multi Physics Box, MPB10-VS00VSIQ00, Monitorowanie stanu: Wibracje, udary i temperatura, Typ przyłącza: Przewód z wtykiem M12, ze złączem radełkowanym, Długość przewodu: 0,3 m, Materiał obudowy: Stal nierdzewna, Interfejs komunikacyjny: IO-Link
| Cechy | ||
|---|---|---|
| Drgania | ||
| Liczba osi | 3 | |
| Zakres pomiarowy | ± 8 g | |
| Błąd pomiaru | ± 6 % | |
| Zakres pomiarowy a-RMS | 0 g ... 5,65 g | |
| Zakres pomiarowy v-RMS | 0 mm/s ... 100 mm/s, przy 88 Hz | |
| Zakres częstotliwości | 0,78 Hz ... 3.200 Hz | |
| Rozdzielczość częstotliwości | ≥ 0,78 Hz | |
| Filtr pasmowo-przepustowy | Dowolnie parametryzowalny w zakresie 1 ... 3200 Hz | |
| Wyzwalacz | Automatyczny/IO-Link/zewnętrzny | |
| Długość bloku | 0,02 s ... 1,28 s | |
| Typ sygnału | Przyspieszenie/prędkość | |
| Analiza wibracji | a-RMS v-RMS Variance Skewness Kurtosis Peak to peak Shape factor Crest factor Impulse factor Frequency analysis |
|
| Monitorowanie wibracji | Ocena strefy zagrożenia na podstawie normy ISO 10816-3 Programowanie referencyjnego wzorca drgań Przekazywanie danych nieprzetworzonych do parametryzacji |
|
| Temperatura kontaktowa | ||
| Zakres pomiarowy | - 40 °C ... + 80 °C | |
| Dokładność | Typ. ± 1 °C | |
| Rozdzielczość | 1°C | |
| Udar | ||
| Liczba osi | 3 | |
| Zakres pomiarowy | 10 g ... 200 g | |
| Mechanika/elektryka | ||
| Napięcie zasilające | 10 V DC ... 30 V DC | |
| Spadek napięcia | ≤ 1 V | |
| Prąd stały Ia | ≤ 200 mA | |
| Stopień ochrony | IP68 | |
| Klasa ochrony | III | |
| Pobór mocy | < 350 mW | |
| Temperatura otoczenia podczas pracy | –40 °C ... +80 °C | |
| Odporność na udary i drgania | EN 60068-2-27 Odporność udarowa Ea: 30 g 11 ms; 3 udary w każdym kierunku 3-osiowego układu współrzędnych IEC 60068-2-31 Test upadku: 2 razy z wys. 1 m, 100 razy z wys. 0,5 m EN 60068-2-6 Odporność na drgania Fc: 10 Hz ... 150 Hz, 1 mm / 15 g |
|
| Zabezpieczenie przed zamianą biegunów | Tak | |
| Zabezpieczenie przeciwzwarciowe | Tak | |
| EMC | Za pośrednictwem IO-Link wg normy IEC 61131-9 | |
| Typ przyłącza | Przewód z wtykiem M12, ze złączem radełkowanym, 0,3 m | |
| Typ przyłącza – szczegóły | ||
| Średnica przewodu | Ø 2,6 mm | |
| Przekrój poprzeczny przewodu | 0,08 mm² | |
| Promień gięcia | W stanie ruchomym > 10 x średnica przewodu Przy nieruchomym ułożeniu przewodu > 5 x średnica przewodu |
|
| Wyprowadzenie przewodu | Osiowe | |
| Materiał | ||
| Obudowa | Stal nierdzewna | |
| Przewód | PUR | |
| Wymiary (szer. x wys. x głęb.) | 10 mm x 28 mm x 28 mm | |
| Status urządzenia | Tak | |
| Licznik roboczogodzin | Tak | |
| Licznik godzin pracy z funkcją resetowania | Tak | |
| Cyfrowe wyjście przełączające | Tak | |
| Licznik cykli uruchamiania | Tak | |
| IO-Link | Tak | |
| Wskaźnik stanu przełączania | LED, zielona/pomarańczowa | |
| Wyjście przełączające | Push-Pull: PNP/NPN | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 428 lat(a) | |
| DCavg | 0% | |
| TM (okres użytkowania) | 20 lat(a) | |
| Interfejs komunikacyjny | ||
| Interfejs komunikacyjny | IO-Link V1.1 | |
| Interfejs komunikacyjny – szczegóły | COM3 | |
| Czas cyklu | 5 ms | |
| Długość danych procesowych | 160 Bit | |
| Struktura danych procesowych | Bit 0 ... 15 = alarm bit 1 – alarm bit 16 Bit 16 ... bit 31: zarezerwowane Wartość 0 ... 3 = możliwa do konfiguracji za pomocą danych wibracji i temperatury |
|
| VendorID | 26 | |
| DeviceID HEX | 0x8002F6 | |
| DeviceID DEC | 8389366 | |
| Kompatybilny typ portu Master | A | |
| Tryb SIO – wsparcie | Tak | |
| Smart Task | ||
| Oznaczenie Smart Task | Logika podstawowa | |
| Funkcja logiczna | Bezpośrednie I LUB |
|
| Funkcja timera | Dezaktywowany Opóźnienie przy włączaniu Opóźnienie wyłączenia Opóźnienie włączenia i wyłączenia Impuls (One Shot) |
|
| Inwerter | Tak | |
| Sygnał przełączający | ||
| Sygnał przełączający QL1 | Wyjście przełączające | |
| Sygnał przełączający ǬL1 | Wyjście przełączające | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| IO-Link | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27209090 | |
| ECLASS 5.1.4 | 27209090 | |
| ECLASS 6.0 | 27209090 | |
| ECLASS 6.2 | 27209090 | |
| ECLASS 7.0 | 27209090 | |
| ECLASS 8.0 | 27209090 | |
| ECLASS 8.1 | 27209090 | |
| ECLASS 9.0 | 27209090 | |
| ECLASS 10.0 | 27209090 | |
| ECLASS 11.0 | 27209090 | |
| ECLASS 12.0 | 27209090 | |
| ETIM 5.0 | EC004309 | |
| ETIM 6.0 | EC004309 | |
| ETIM 7.0 | EC004309 | |
| ETIM 8.0 | EC004309 | |
| UNSPSC 16.0901 | 39121552 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 82.000 g | |
| Masa jednostkowa netto | 82 g | |
| Jednostka objętości | 318 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Węgry | |
| EAN | 4047084512162 | |
