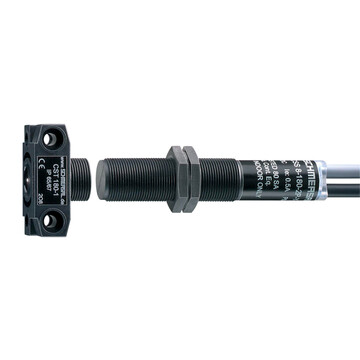

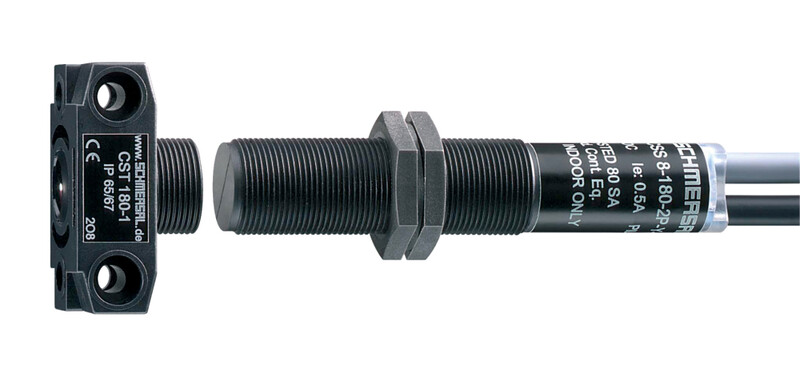

EX-CSS 8-180-2P+D-M-L-3G/D - 101189302
Elektroniczny czujnik bezpieczeństwa Schmersal do stref ATEX 2 i 22, M18, kabel 2 m, 2 wyjścia PNP, zintegrowane LED, powtarzalność 0,2 mm, poziom bezpieczeństwa PL e, napięcie 24 VDC, IP65/IP67.
Zapytaj o produkt:
EX-CSS 8-180-2P+D-M-L-3G/D - 101189302 312,70 € [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry EX-CSS 8-180-2P+D-M-L-3G/D 101189302
- Kabel podłączony fabrycznie 7-polowy
- Wygodna diagnostyka dzięki diodom LED czujnika i wyjściu sygnalizacyjnemu
- Obudowa z tworzywa termoplastycznego
- Bezkontaktowy i kodowany system elektroniczny
- O M18
- Możliwość działania przy przesunięciu aktywatora
- Wysoka powtarzalność punktów przełączania
- Maks. długość łańcucha czujników 200 m
- Wcześniejsze ostrzeżenie przy pracy w pobliżu wartości granicznej zakresu histerezy czujnika.
- Okablowanie szeregowe z diagnostyką 16 czujników
- liczba odpornych na zwarcie, bezpiecznych wyjść o polaryzacji PNP 2
- Ochrona przeciwwybuchowa dla stref ATEX 2 i 22
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | EX-CSS 8-180-2P+D-M-L-3G/D | |
| Numer artykułu (Numer katalogowy) | 101189302 | |
| EAN (European Article Number) | 4030661347158 | |
| eCl@ss number, version 12.0 | 27-27-46-01 | |
| eCl@ss number, version 11.0 | 27-27-24-03 | |
| Numer eCl@ss, wersja 9.0 | 27-27-24-03 | |
| ETIM number, version 7.0 | EC001829 | |
| ETIM number, version 6.0 | EC001829 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Ochrona przeciwwybuchowa | ||
| Ochrona przeciwwybuchowa: Przepisy | EN IEC 60079-0,EN IEC 60079-15,EN 60079-31 | |
| Strefy ochrony przeciwwybuchowej | 2,22 | |
| Kategoria ochrony przeciwwybuchowej | 3G,3D | |
| Oznakowanie ochrony przeciwwybuchowej | <span class="symbol">D</span> II 3G Ex nA IIB T6 Gc X,<span class="symbol">D</span> II 3G Ex nA IIC T6 Gc X,<span class="symbol">D</span> II 3D Ex tc IIIC T70°C Dc X | |
| Deklaracja producenta | ATEX Strefa 2 i 22 | |
| Właściwości ogólne | ||
| Zasada działania | indukcyjne | |
| Obudowa | walec, gwint | |
| Warunki montażu (mechaniczne) | nie wpuszczany | |
| Topologia czujnika | Czujnik do łaczenia szeregowego | |
| Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
| Obszar aktywny | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
| Materiał nakręteki | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
| Czas reakcji, maksimum | 30 ms | |
| Czas trwania zagrożenia, maksimum | 30 ms | |
| Ciężar brutto | 135 g | |
| Dane ogólne - właściwości | ||
| Detekcja zwarcia | Tak | |
| Wykrywanie zwarcia | Tak | |
| Funkcje bezpieczeństwa | Tak | |
| Zintegrowany wskaźnik, status | Tak | |
| Liczba bezpiecznych wyjść półprzewodnikowych z funkcją sygnalizacji | 1 | |
| Liczba bezpiecznych wyjść cyfrowych | 2 | |
| Liczba połączeń szeregowych czujników | 16 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1,EN IEC 61508 | |
| Performance Level, up to | e | |
| Kategoria zgodnie z EN ISO 13849 | 4 | |
| Wartość PFH | 2,50 x 10?? /h | |
| Safety Integrity Level (SIL) | 3 | |
| Żywotność | 20 Rok(lata) | |
| Dane mechaniczne | ||
| Energia uderzenia, maksimum | 2 J | |
| Moment dokręcania nakrętek, maksimum | 3 Nm | |
| Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
| Switch distance, typical | 8 mm | |
| Gwarantowana odległość przełączania „WŁ.” | 7 mm | |
| Odległość przełączania „WYŁ.” | 10 mm | |
| Histereza (Odległość wyłączania), maksimum | 0,7 mm | |
| Powtarzalność R | 0,2 mm | |
| Mechanical data - Connection technique | ||
| Długość przewodu | 2 m | |
| Konektor | Kabel | |
| Konektor, wyjście | 7-pol. | |
| Przekrój żyły | 0,25 mm<sup>2</sup> | |
| Przekrój żyły | 23 AWG | |
| Dane mechaniczne - Wymiary | ||
| Gwint ISO czujnika | M18 | |
| Schlüsselweite | 24 SW | |
| Długość czujnika | 92 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65,IP67 | |
| Ambient temperature | -25 ... +40 °C | |
| Storage and transport temperature | -25 ... +85 °C | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 55 Hz, amplituda 1 mm | |
| odporność na uderzenie | 30 g / 11 ms | |
| Ocena zabezpieczenia | II | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 32 VDC | |
| Znamionowe napięcie udarowe wytrzymywane | 0,8 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z VDE 0100 | 3 | |
| Dane elektryczne | ||
| Operating voltage | 24 VDC -15 % / +10 % | |
| No-load supply current I0, typical | 50 mA | |
| Rated operating voltage | 24 VDC | |
| Prąd znamionowy | 1 000 mA,500 mA | |
| Częstotliwość wyłączania, ok. | 3 Hz | |
| Utilisation category DC-12 | 24 VDC / 0,05 A | |
| Electrical data - Safety digital outputs | ||
| Wyjście bezpieczne | p-type | |
| Spadek napięcia Ud, maksimum | 0,5 V | |
| Prąd szczątkowy | 0,5 mA | |
| Napięcie, kategoria użytkowania DC-12 | 24 VDC | |
| Prąd, kategoria użytkowania DC-12 | 0,5 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 0,5 A | |
| Dane elektryczne - wyjście cyfrowe | ||
| Wykonanie | typ p | |
| Dane elektryczne - wyjście diagnostyczne | ||
| Spadek napięcia Ud, maksimum | 4 V | |
| Napięcie, kategoria użytkowania DC-12 | 24 VDC | |
| Prąd, kategoria użytkowania DC-12 | 0,05 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 0,05 A | |
| Wskaźnik stanu | ||
| Uwaga (Wskaźnik stanu LED) | Wielobarwna dioda LED: zielona, czerwona, żółta | |
| Układ zestyków | ||
| STYK 1 | A1 Ue Brązowe | |
| STYK 2 | Y2 Wyjście bezpieczne 2 czerwone | |
| STYK 3 | A2 GND Niebieskie | |
| STYK 4 | Y1 Wyjście bezpieczne 1 Czarne | |
| STYK 5 | X1 Wejście bezpieczne 1 fioletowe | |
| STYK 6 | X2 Wejście bezpieczne 2 Białe | |
| STYK 7 | Wyjście sygnalizacyjne Szare | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
| Zakres dostawy materiału montażowego | 2x Nakrętki M18 x 1 | |
| Akcesoria | ||
| Zalecenie (aktywator) | CST 180-1,CST 180-2 | |
| Note | ||
| Uwaga (informacje ogólne) | Połączenie szeregowe czujników: szeregowo można połączyć 16 samomonitorujących czujników bezpieczeństwa. Wyjście dwukanałowe czujnika należy podłączyć do wejścia następnego czujnika. W wyniku tego nie zostanie zmieniona kategoria 4 zgodnie z EN ISO 13849-1.,Przy projektowaniu okablowania należy wziąć pod uwagę spadek napięcia w długich łańcuchach czujników. Zależy on od wielu czynników: napięcia zasilania, długości przewodów, temperatury otoczenia, liczba czujników połączonych w szereg i obciążenia wejść w module bezpieczeństwa. | |
