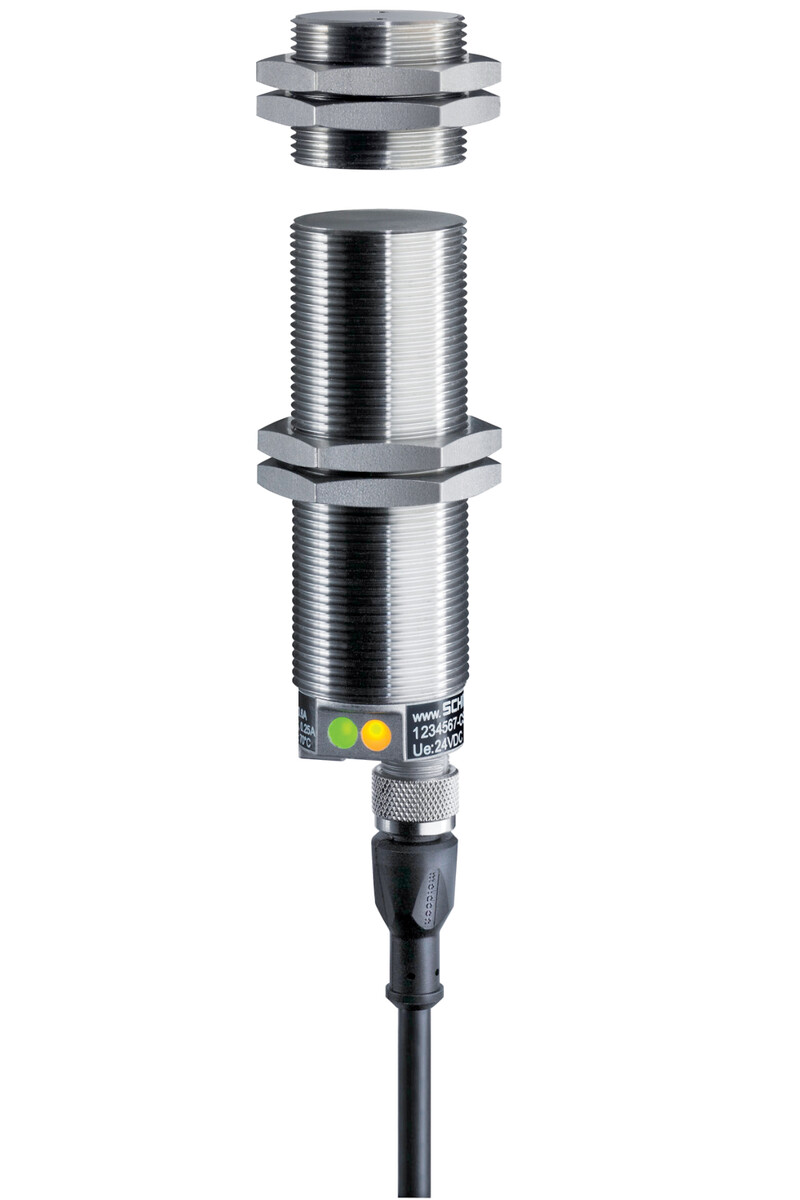

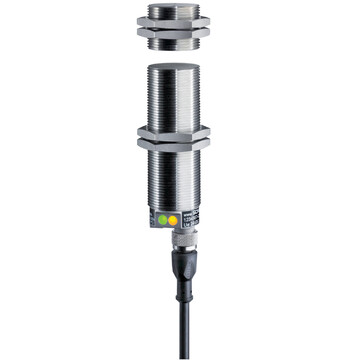

CSS 11-30S-SD-M-ST - 101204613
Indukcyjny czujnik bezpieczeństwa Schmersal, obudowa stal nierdzewna M30, konektor M12 8-pin, szeregowo do 31 czujników, wyjścia PNP, wyjście diagnostyczne SD, powtarzalność 1 mm, IP65/IP67/IP69, prąd 600 mA, długość 99,5 mm.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry CSS 11-30S-SD-M-ST 101204613
- Szeregowe wyjście diagnostyczne
- Obudowa ze stali nierdzewnej
- Maks. 31 czujników można połączyć szeregowo
- Konektor M12, 8-polowy
- O M30
- Wysoka powtarzalność punktów przełączania
- Maks. długość łańcucha czujników 200 m
- liczba odpornych na zwarcie, bezpiecznych wyjść o polaryzacji PNP 2
- Zintegrowana kontrola zwarć międzykanałowych i przerwania przewodów oraz zewnętrzna kontrola napięcia przewodów związanych z bezpieczeństwem, aż do szafy sterowniczej.
- Czujnik bezpieczeństwa można również zamontować za osłonami V4A
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | CSS 11-30S-SD-M-ST | |
| Numer artykułu (Numer katalogowy) | 101204613 | |
| EAN (European Article Number) | 4030661381657 | |
| eCl@ss number, version 12.0 | 27-27-46-01 | |
| eCl@ss number, version 11.0 | 27-27-24-03 | |
| Numer eCl@ss, wersja 9.0 | 27-27-24-03 | |
| ETIM number, version 7.0 | EC001829 | |
| ETIM number, version 6.0 | EC001829 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 60947-5-3,EN IEC 61508 | |
| Zasada działania | indukcyjne | |
| Obudowa | walec, gwint | |
| Warunki montażu (mechaniczne) | nie wpuszczany | |
| Topologia czujnika | Czujnik do łaczenia szeregowego | |
| Materiał obudowy | Stal nierdzewna | |
| Czas reakcji, maksimum | 60 ms | |
| Czas trwania zagrożenia, maksimum | 60 ms | |
| Ciężar brutto | 248 g | |
| Dane ogólne - właściwości | ||
| Diagnostyka szeregowa | Tak | |
| Wyjście diagnostyczne | Tak | |
| Detekcja zwarcia | Tak | |
| Wykrywanie zwarcia | Tak | |
| Funkcje bezpieczeństwa | Tak | |
| Kaskadowalny | Tak | |
| Zintegrowany wskaźnik, status | Tak | |
| Liczba diod LED | 2 | |
| Liczba bezpiecznych wyjść półprzewodnikowych z funkcją sygnalizacji | 1 | |
| Liczba bezpiecznych wyjść cyfrowych | 2 | |
| Liczba połączeń szeregowych czujników | 31 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1,EN IEC 60947-5-3,EN IEC 61508 | |
| Performance Level, up to | e | |
| Kategoria zgodnie z EN ISO 13849 | 4 | |
| Wartość PFH | 3,60 x 10?? /h | |
| Safety Integrity Level (SIL) | 3 | |
| Żywotność | 20 Rok(lata) | |
| Dane mechaniczne | ||
| Płaszczyzny aktywujące | Aktywacja z góry | |
| Obszar aktywny | przód | |
| Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
| Switch distance, typical | 11 mm | |
| Gwarantowana odległość przełączania „WŁ.” | 8 mm | |
| Odległość przełączania „WYŁ.” | 15 mm | |
| Histereza (Odległość wyłączania), maksimum | 2 mm | |
| Powtarzalność R | 1 mm | |
| Mechanical data - Connection technique | ||
| Note (length of the sensor chain) | Cable length and cross-section change the voltage drop dependiing on the output current | |
| Note (series-wiring) | Unlimited number of devices, oberserve external line fusing, max. 31 devices in case of serial diagnostic SD | |
| Dane mechaniczne - Wymiary | ||
| Gwint ISO czujnika | M30 | |
| Długość czujnika | 99,5 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65,IP67,IP69 | |
| Ambient temperature | -25 ... +65 °C | |
| Storage and transport temperature | -25 ... +85 °C | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 55 Hz, amplituda 1 mm | |
| odporność na uderzenie | 30 g / 11 ms | |
| Ocena zabezpieczenia | II | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 32 VAC/DC | |
| Znamionowe napięcie udarowe wytrzymywane | 0,8 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z VDE 0100 | 3 | |
| Dane elektryczne | ||
| Operating voltage | 24 VDC -15 % / +10 % | |
| No-load supply current I0, typical | 100 mA | |
| Rated operating voltage | 24 VDC | |
| Prąd znamionowy | 600 mA | |
| Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 100 A | |
| Częstotliwość wyłączania, ok. | 3 Hz | |
| Electrical data - Safety digital outputs | ||
| Znamionowy prąd roboczy (wyjścia bezpieczeństwa) | 250 mA | |
| Prąd wyjściowy (bezpieczne wyjście), maksimum | 0,25 A | |
| Wyjście bezpieczne | p-type | |
| Spadek napięcia Ud, maksimum | 0,5 V | |
| Prąd szczątkowy | 0,5 mA | |
| Napięcie, kategoria użytkowania DC-12 | 24 VDC | |
| Prąd, kategoria użytkowania DC-12 | 0,25 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 0,25 A | |
| Dane elektryczne - wyjście diagnostyczne | ||
| Wykonanie | typ p | |
| Spadek napięcia Ud, maksimum | 5 V | |
| Electrical data - Serial diagnostic SD | ||
| Designation, Serial diagnostic SD | OUT | |
| Operation current | 150 mA | |
| Design of control elements | odporne na zwarcie, typu p | |
| Wiring capacitance | 50 nF | |
| Dane elektryczne - Kompatybilność elektromagnetyczna (EMC) | ||
| Promieniowanie zakłócające | IEC 61000-6-4 | |
| Klasa kompatybilnosci elektromagnetycznej | IEC 61000-6-2 | |
| Układ zestyków | ||
| STYK 1 | 1A1 Ue: (1) | |
| STYK 2 | X1 Wejście bezpieczne 1 | |
| STYK 3 | A2 GND | |
| STYK 4 | Y1 Wyjście bezpieczne 1 | |
| STYK 5 | SD Szeregowe wyjście diagnostyczne | |
| STYK 6 | X2 Wejście bezpieczne 2 | |
| STYK 7 | Y2 Wyjście bezpieczne 2 | |
| STYK 8 | IN Szeregowe wejście diagnostyczne | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
| Zakres dostawy materiału montażowego | 2x element mocujący nakrętki M 30 x 1,5 | |
| Akcesoria | ||
| Zalecenie (aktywator) | CST 30S-1 | |
| Zalecenie dot. urządzenia bezpieczeństwa | PROTECT PSC1,SRB-E-301ST,SRB-E-201LC | |
| Note | ||
| Uwaga (informacje ogólne) | Wymagania dotyczące modułu bezpieczeństwa: Moduł bezpieczeństwa musi tolerować czasy wyłączenia w zakresie 250 µs – 1500 µs.<br>Czas wyłączenia wyłącznika bezpieczeństwa wynoszący 250 µs dodatkowo zwiększa się w zależności od długości przewodu i pojemności zastosowanego przewodu. W przypadku przewodu przyłączeniowego o długości 100 m typowy czas wyłączenia wynosi 500 µs. | |
