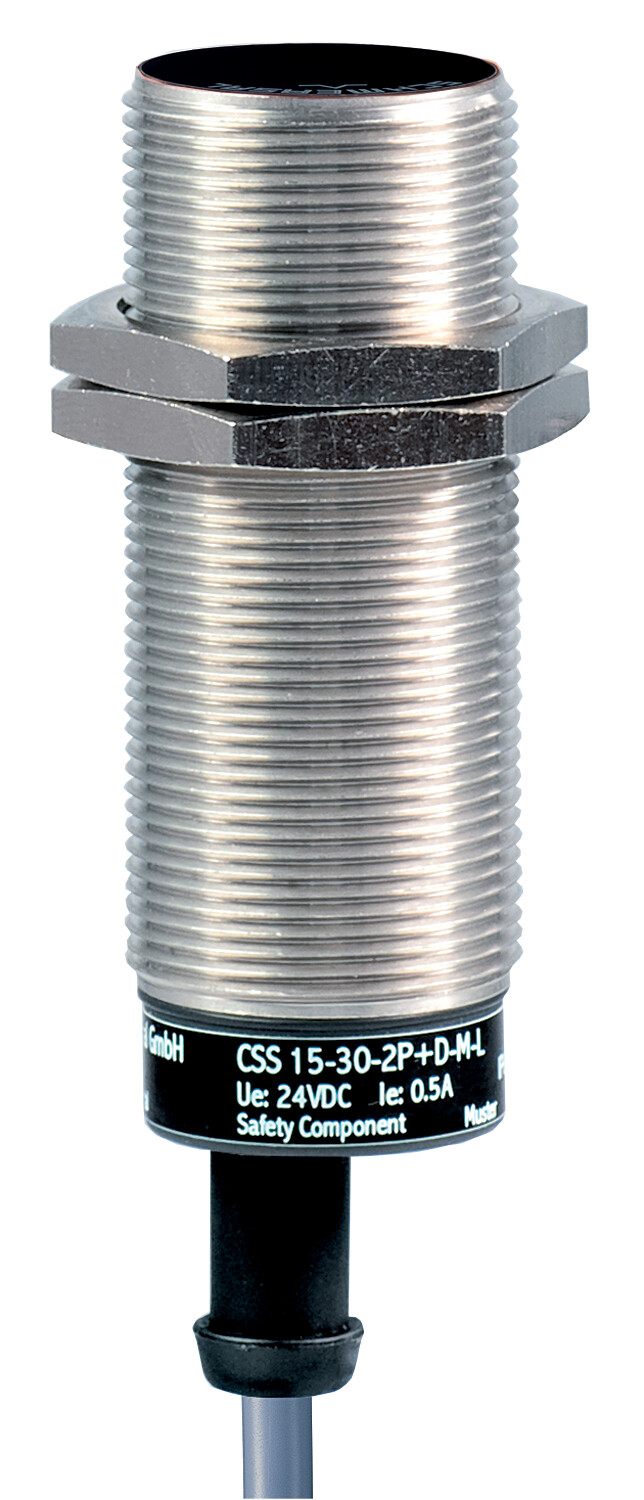

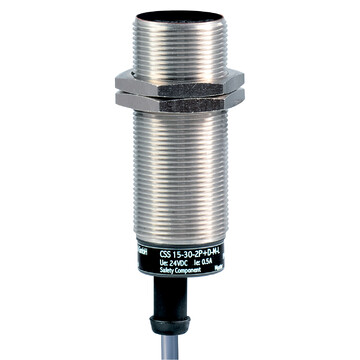

CSS 15-30-2P+D-M-L - 101209841
Indukcyjny czujnik bezpieczeństwa Schmersal, metalowa obudowa M30, do 16 czujników szeregowo, długość przewodu 2 m, stopień ochrony IP65/IP67, dwa wyjścia PNP, napięcie pracy 24VDC, powtarzalność 1 mm, długość do 101 mm.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry CSS 15-30-2P+D-M-L 101209841
- Obudowa metalowa
- Maks. 16 czujników można połączyć szeregowo
- Kabel podłączony fabrycznie, 7-polowy
- O M30
- Wysoka powtarzalność punktów przełączania
- Maks. długość łańcucha czujników 200 m
- liczba odpornych na zwarcie, bezpiecznych wyjść o polaryzacji PNP 2
- Zintegrowana kontrola zwarć międzykanałowych i przerwania przewodów oraz zewnętrzna kontrola napięcia przewodów związanych z bezpieczeństwem, aż do szafy sterowniczej.
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | CSS 15-30-2P+D-M-L | |
| Numer artykułu (Numer katalogowy) | 101209841 | |
| EAN (European Article Number) | 4030661386805 | |
| eCl@ss number, version 12.0 | 27-27-46-01 | |
| eCl@ss number, version 11.0 | 27-27-24-03 | |
| Numer eCl@ss, wersja 9.0 | 27-27-24-03 | |
| ETIM number, version 7.0 | EC001829 | |
| ETIM number, version 6.0 | EC001829 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 60947-5-3,EN IEC 61508 | |
| Zasada działania | indukcyjne | |
| Obudowa | walec, gwint | |
| Warunki montażu (mechaniczne) | nie wpuszczany | |
| Topologia czujnika | Czujnik do łaczenia szeregowego | |
| Materiał obudowy | mosiądz niklowany | |
| Obszar aktywny | Tworzywo | |
| Czas reakcji, maksimum | 30 ms | |
| Czas trwania zagrożenia, maksimum | 30 ms | |
| Ciężar brutto | 248 g | |
| Dane ogólne - właściwości | ||
| Wyjście diagnostyczne | Tak | |
| Detekcja zwarcia | Tak | |
| Wykrywanie zwarcia | Tak | |
| Funkcje bezpieczeństwa | Tak | |
| Kaskadowalny | Tak | |
| Zintegrowany wskaźnik, status | Tak | |
| Liczba diod LED | 1 | |
| Liczba bezpiecznych wyjść półprzewodnikowych z funkcją sygnalizacji | 1 | |
| Liczba bezpiecznych wyjść cyfrowych | 2 | |
| Liczba połączeń szeregowych czujników | 16 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1,EN IEC 60947-5-3,EN IEC 61508 | |
| Performance Level, up to | e | |
| Kategoria zgodnie z EN ISO 13849 | 4 | |
| Wartość PFH | 2,50 x 10?? /h | |
| Safety Integrity Level (SIL) | 3 | |
| Żywotność | 20 Rok(lata) | |
| Dane mechaniczne | ||
| Płaszczyzny aktywujące | Aktywacja z góry | |
| Obszar aktywny | przód | |
| Odległość przełączania aktywatora | Aktywator CST 30-1: 12 mm,Aktywator CST 30-1: 15 mm,Aktywator CST 30-1: 19 mm,Actuator CST 34-S-3: 10 mm (ensured switch distance ON Sao),Actuator CST 34-S-3: 12 mm (typical switch distance Sn),Actuator CST 34-S-3: 16 mm (ensured switch distance OFF Sar) | |
| Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
| Histereza (Odległość wyłączania), maksimum | 2 mm | |
| Powtarzalność R | 1 mm | |
| Mechanical data - Connection technique | ||
| Note (length of the sensor chain) | Cable length and cross-section change the voltage drop dependiing on the output current | |
| Długość przewodu | 2 m | |
| Konektor | Kabel | |
| Przekrój żyły | 0,25 mm<sup>2</sup> | |
| Przekrój żyły | 23 AWG | |
| Dane mechaniczne - Wymiary | ||
| Gwint ISO czujnika | M30 | |
| Długość czujnika | 101 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65,IP67 | |
| Ambient temperature | -25 ... +55 °C | |
| Storage and transport temperature | -25 ... +85 °C | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 55 Hz, amplituda 1 mm | |
| odporność na uderzenie | 30 g / 11 ms | |
| Ocena zabezpieczenia | II | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 32 VAC/DC | |
| Znamionowe napięcie udarowe wytrzymywane | 0,8 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z VDE 0100 | 3 | |
| Dane elektryczne | ||
| Operating voltage | 24 VDC -15 % / +10 % | |
| No-load supply current I0, typical | 50 mA | |
| Rated operating voltage | 24 VDC | |
| Prąd znamionowy | 1 100 mA,500 mA | |
| Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 | 100 A | |
| Częstotliwość wyłączania, ok. | 3 Hz | |
| Utilisation category DC-12 | 24 VDC / 0,05 A | |
| Electrical data - Safety digital outputs | ||
| Prąd wyjściowy (bezpieczne wyjście), maksimum | 0,5 A | |
| Wyjście bezpieczne | p-type | |
| Spadek napięcia Ud, maksimum | 0,5 V | |
| Prąd szczątkowy | 0,5 mA | |
| Napięcie, kategoria użytkowania DC-12 | 24 VDC | |
| Prąd, kategoria użytkowania DC-12 | 0,5 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 0,5 A | |
| Dane elektryczne - wyjście diagnostyczne | ||
| Wykonanie | typ p | |
| Spadek napięcia Ud, maksimum | 4 V | |
| Napięcie, kategoria użytkowania DC-12 | 24 VDC | |
| Prąd, kategoria użytkowania DC-12 | 0,05 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 0,05 A | |
| Dane elektryczne - Kompatybilność elektromagnetyczna (EMC) | ||
| Promieniowanie zakłócające | IEC 61000-6-4 | |
| Klasa kompatybilnosci elektromagnetycznej | IEC 61000-6-2 | |
| Układ zestyków | ||
| STYK 1 | A1 Ue Brązowe | |
| STYK 2 | X1 wejście bezpieczeństwa 1: fioletowy | |
| STYK 3 | A2 GND Niebieskie | |
| STYK 4 | Y1 Wyjście bezpieczne 1 Czarne | |
| STYK 5 | OUT wyjście diagnostyczne: szary | |
| STYK 6 | X2 Wejście bezpieczne 2 Białe | |
| STYK 7 | Y2 Wyjście bezpieczne 2 czerwone | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
| Zakres dostawy materiału montażowego | 2x element mocujący nakrętki M30 | |
| Akcesoria | ||
| Zalecenie (aktywator) | CST 34-S-3,CST 30-1 | |
| Zalecenie dot. urządzenia bezpieczeństwa | PROTECT PSC1,SRB-E-301ST,SRB-E-201LC | |
| Note | ||
| Uwaga (informacje ogólne) | Wymagania dotyczące modułu bezpieczeństwa: Moduł bezpieczeństwa musi tolerować czasy wyłączenia w zakresie 250 µs – 1500 µs.<br>Czas wyłączenia wyłącznika bezpieczeństwa wynoszący 250 µs dodatkowo zwiększa się w zależności od długości przewodu i pojemności zastosowanego przewodu. W przypadku przewodu przyłączeniowego o długości 100 m typowy czas wyłączenia wynosi 500 µs. | |
