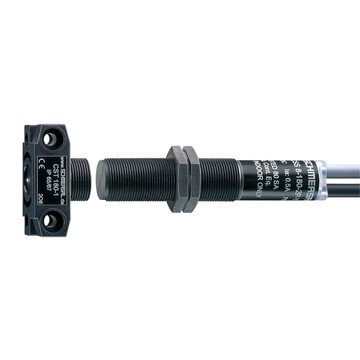

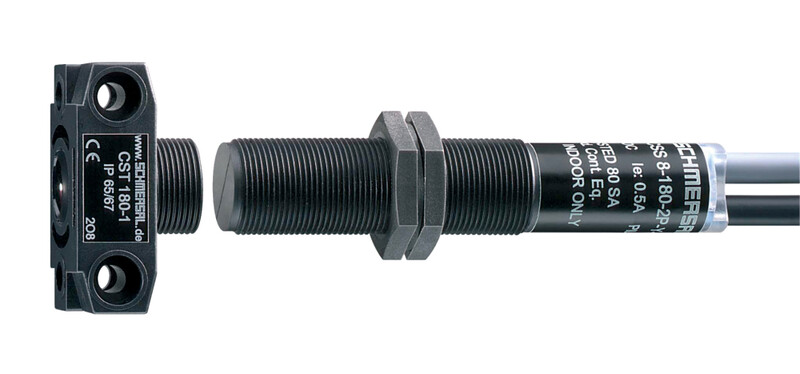

CSS 8-180-2P+D-M-LST 0,2M - 101207896

Elektroniczny czujnik bezpieczeństwa Schmersal, indukcyjny, obudowa M18 z termoplastu, przewód 0,2 m z konektorem M12 8-polowym, 2 wyjścia PNP, IP65/IP67, powtarzalność 0,2 mm, długość 92 mm, 24 VDC.


Dodaj do porównania Usuń z porównania

289,40 €

355,96 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry CSS 8-180-2P+D-M-LST 0,2M <strong>101207896</strong>
<ul>
<li>Kabel z konektorem M12, 8-polowy</li>
<li>Wygodna diagnostyka dzięki diodom LED czujnika i wyjściu sygnalizacyjnemu</li>
<li>Obudowa z tworzywa termoplastycznego</li>
<li>Bezkontaktowy i kodowany system elektroniczny</li>
<li>Możliwość działania przy przesunięciu aktywatora</li>
<li>Wysoka powtarzalność punktów przełączania</li>
<li>Maks. długość łańcucha czujników 200 m</li>
<li>Wcześniejsze ostrzeżenie przy pracy w pobliżu wartości granicznej zakresu histerezy czujnika.</li>
<li>Okablowanie szeregowe z diagnostyką 16 czujników</li>
<li>liczba odpornych na zwarcie, bezpiecznych wyjść o polaryzacji PNP 2</li>
</ul><table class="standard enum">
<tbody>
<tr><th colspan="3">Klucz zamówieniowy</th></tr><tr><td colspan="2">Oznaczenie typu produktu</td><td>CSS 8-180-2P+D-M-LST 0,2M</td></tr><tr><td colspan="2">Numer artykułu (Numer katalogowy)</td><td>101207896</td></tr><tr><td colspan="2">EAN (European Article Number)</td><td>4030661372877</td></tr><tr><td colspan="2">eCl@ss number, version 12.0</td><td>27-27-46-01</td></tr><tr><td colspan="2">eCl@ss number, version 11.0</td><td>27-27-24-03</td></tr><tr><td colspan="2">Numer eCl@ss, wersja 9.0</td><td>27-27-24-03</td></tr><tr><td colspan="2">ETIM number, version 7.0</td><td>EC001829</td></tr><tr><td colspan="2">ETIM number, version 6.0</td><td>EC001829</td></tr><tr><th colspan="3">Certyfikaty - Normy</th></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><th colspan="3">Właściwości ogólne</th></tr><tr><td colspan="2">Normy</td><td>EN IEC 60947-5-3,EN IEC 61508</td></tr><tr><td colspan="2">Zasada działania</td><td>indukcyjne</td></tr><tr><td colspan="2">Obudowa</td><td>walec, gwint</td></tr><tr><td colspan="2">Warunki montażu (mechaniczne)</td><td>nie wpuszczany</td></tr><tr><td colspan="2">Topologia czujnika</td><td>Czujnik do łaczenia szeregowego,Czujnik pojedyńczy, lub ostatni w łańcuchu</td></tr><tr><td colspan="2">Materiał obudowy</td><td>Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym</td></tr><tr><td colspan="2">Obszar aktywny</td><td>Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym</td></tr><tr><td colspan="2">Materiał nakręteki</td><td>Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym</td></tr><tr><td colspan="2">Czas reakcji, maksimum</td><td>30 ms</td></tr><tr><td colspan="2">Czas trwania zagrożenia, maksimum</td><td>30 ms</td></tr><tr><td colspan="2">Ciężar brutto</td><td>85 g</td></tr><tr><th colspan="3">Dane ogólne - właściwości</th></tr><tr><td colspan="2">Detekcja zwarcia</td><td>Tak</td></tr><tr><td colspan="2">Wykrywanie zwarcia</td><td>Tak</td></tr><tr><td colspan="2">Funkcje bezpieczeństwa</td><td>Tak</td></tr><tr><td colspan="2">Zintegrowany wskaźnik, status</td><td>Tak</td></tr><tr><td colspan="2">Liczba bezpiecznych wyjść półprzewodnikowych z funkcją sygnalizacji</td><td>1</td></tr><tr><td colspan="2">Liczba bezpiecznych wyjść cyfrowych</td><td>2</td></tr><tr><td colspan="2">Liczba połączeń szeregowych czujników</td><td>16</td></tr><tr><th colspan="3">Klasyfikacja</th></tr><tr><td colspan="2">Normy, przepisy</td><td>EN ISO 13849-1,EN IEC 60947-5-3,EN IEC 61508</td></tr><tr><td colspan="2">Performance Level, up to</td><td>e</td></tr><tr><td colspan="2">Kategoria zgodnie z EN ISO 13849</td><td>4</td></tr><tr><td colspan="2">Wartość PFH</td><td>2,50 x 10?? /h</td></tr><tr><td colspan="2">Safety Integrity Level (SIL)</td><td>3</td></tr><tr><td colspan="2">Żywotność</td><td>20 Rok(lata)</td></tr><tr><th colspan="3">Dane mechaniczne</th></tr><tr><td colspan="2">Moment dokręcania nakrętek, maksimum</td><td>3 Nm</td></tr><tr><th colspan="3">Mechanical data - Switching distances according EN IEC 60947-5-3</th></tr><tr><td colspan="2">Switch distance, typical</td><td>8 mm</td></tr><tr><td colspan="2">Gwarantowana odległość przełączania „WŁ.”</td><td>7 mm</td></tr><tr><td colspan="2">Odległość przełączania „WYŁ.”</td><td>10 mm</td></tr><tr><td colspan="2">Histereza (Odległość wyłączania), maksimum</td><td>0,7 mm</td></tr><tr><td colspan="2">Powtarzalność R</td><td>0,2 mm</td></tr><tr><th colspan="3">Mechanical data - Connection technique</th></tr><tr><td colspan="2">Długość przewodu</td><td>0,2 m</td></tr><tr><td colspan="2">Konektor, wejście/wyjście</td><td>Konektor M12, 8-pol.</td></tr><tr><th colspan="3">Dane mechaniczne - Wymiary</th></tr><tr><td colspan="2">Gwint ISO czujnika</td><td>M18</td></tr><tr><td colspan="2">Schlüsselweite</td><td>24 SW</td></tr><tr><td colspan="2">Długość czujnika</td><td>92 mm</td></tr><tr><th colspan="3">Warunki otoczenia</th></tr><tr><td colspan="2">Stopień ochrony</td><td>IP65,IP67</td></tr><tr><td colspan="2">Ambient temperature</td><td>-25 ... +60 °C</td></tr><tr><td colspan="2">Storage and transport temperature</td><td>-25 ... +85 °C</td></tr><tr><td colspan="2">Wytrzymałość zmęczeniowa wg EN 60068-2-6</td><td>10 … 55 Hz, amplituda 1 mm</td></tr><tr><td colspan="2">odporność na uderzenie</td><td>30 g / 11 ms</td></tr><tr><td colspan="2">Ocena zabezpieczenia</td><td>II</td></tr><tr><th colspan="3">Ambient conditions - Insulation values</th></tr><tr><td colspan="2">Znamionowe napięcie izolacji</td><td>32 VDC</td></tr><tr><td colspan="2">Znamionowe napięcie udarowe wytrzymywane</td><td>0,8 kV</td></tr><tr><td colspan="2">Kategoria przepięcia</td><td>III</td></tr><tr><td colspan="2">Stopień zanieczyszczenia zgodnie z VDE 0100</td><td>3</td></tr><tr><th colspan="3">Dane elektryczne</th></tr><tr><td colspan="2">Operating voltage</td><td>24 VDC -15 % / +10 %</td></tr><tr><td colspan="2">No-load supply current I0, typical</td><td>50 mA</td></tr><tr><td colspan="2">Rated operating voltage</td><td>24 VDC</td></tr><tr><td colspan="2">Prąd znamionowy</td><td>1 000 mA</td></tr><tr><td colspan="2">Częstotliwość wyłączania, ok.</td><td>3 Hz</td></tr><tr><td colspan="2">Utilisation category DC-12</td><td>24 VDC / 0,05 A</td></tr><tr><th colspan="3">Electrical data - Safety digital outputs</th></tr><tr><td colspan="2">Znamionowy prąd roboczy (wyjścia bezpieczeństwa)</td><td>500 mA</td></tr><tr><td colspan="2">Prąd wyjściowy (bezpieczne wyjście), maksimum</td><td>0,5 A</td></tr><tr><td colspan="2">Wyjście bezpieczne</td><td>p-type</td></tr><tr><td colspan="2">Spadek napięcia Ud, maksimum</td><td>0,5 V</td></tr><tr><td colspan="2">Prąd szczątkowy</td><td>0,5 mA</td></tr><tr><td colspan="2">Napięcie, kategoria użytkowania DC-12</td><td>24 VDC</td></tr><tr><td colspan="2">Prąd, kategoria użytkowania DC-12</td><td>0,5 A</td></tr><tr><td colspan="2">Napięcie, kategoria użytkowania DC-13</td><td>24 VDC</td></tr><tr><td colspan="2">Prąd, kategoria użytkowania DC-13</td><td>0,5 A</td></tr><tr><th colspan="3">Dane elektryczne - wyjście diagnostyczne</th></tr><tr><td colspan="2">Rated operating voltage</td><td>24 VDC</td></tr><tr><td colspan="2">Wykonanie</td><td>typ p</td></tr><tr><td colspan="2">Spadek napięcia Ud, maksimum</td><td>4 V</td></tr><tr><td colspan="2">Napięcie, kategoria użytkowania DC-12</td><td>24 VDC</td></tr><tr><td colspan="2">Prąd, kategoria użytkowania DC-12</td><td>0,05 A</td></tr><tr><td colspan="2">Napięcie, kategoria użytkowania DC-13</td><td>24 VDC</td></tr><tr><td colspan="2">Prąd, kategoria użytkowania DC-13</td><td>0,05 A</td></tr><tr><th colspan="3">Wskaźnik stanu</th></tr><tr><td colspan="2">Uwaga (Wskaźnik stanu LED)</td><td>Wielobarwna dioda LED: zielona, czerwona, żółta</td></tr><tr><th colspan="3">Układ zestyków</th></tr><tr><td colspan="2">STYK 1</td><td>1A1 Ue: (1) </td></tr><tr><td colspan="2">STYK 2</td><td>X2 Wejście bezpieczne 2</td></tr><tr><td colspan="2">STYK 3</td><td>A2 GND</td></tr><tr><td colspan="2">STYK 4</td><td>Y1 Wyjście bezpieczne 1</td></tr><tr><td colspan="2">STYK 5</td><td>Wyjście sygnalizacyjne</td></tr><tr><td colspan="2">STYK 6</td><td>X1 Wejście bezpieczne 1</td></tr><tr><td colspan="2">STYK 7</td><td>2 Wyjście bezpieczne Y2</td></tr><tr><td colspan="2">STYK 8</td><td>bez funkcji</td></tr><tr><th colspan="3">Zakres dostawy</th></tr><tr><td colspan="2">Zakres dostawy</td><td>Actuator must be ordered separately.</td></tr><tr><td colspan="2">Zakres dostawy materiału montażowego</td><td>2x Nakrętki M18 x 1</td></tr><tr><th colspan="3">Akcesoria</th></tr><tr><td colspan="2">Zalecenie (aktywator)</td><td>CST 180-1,CST 180-2</td></tr><tr><td colspan="2">Zalecenie dot. urządzenia bezpieczeństwa</td><td>PROTECT PSC1,SRB-E-301ST,SRB-E-201LC</td></tr><tr><th colspan="3">Note</th></tr><tr><td colspan="2">Uwaga (informacje ogólne)</td><td>Wymagania względem modułu bezpieczeństwa: 2-kanałowe wejście bezpieczne, odpowiednie dla czujników PNP z funkcją NO. Moduł bezpieczeństwa musi tolerować wewnętrzne testy czujników z cyklicznym wyłączaniem ich wyjść na maks. 0,25 ms. Moduł bezpieczeństwa nie musi dysponować funkcją detekcji zwarcia międzykanałowego.</td></tr>
</tbody>
</table>
