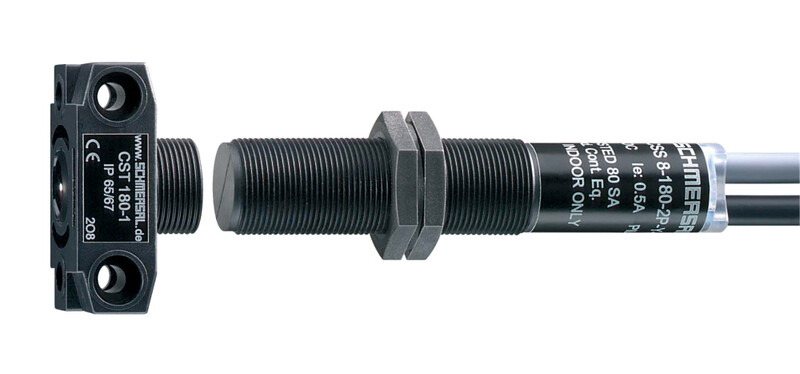

CSS 8-180-2P-Y-L - 101165294
Elektroniczny czujnik bezpieczeństwa Schmersal, indukcyjny, obudowa M18, 2 wyjścia PNP, 2 przewody 4-żyłowe do kaskadowania, IP65/IP67, powtarzalność 0,2 mm, długość 92 mm, napięcie 24 VDC.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry CSS 8-180-2P-Y-L 101165294
- 2 x Kabel podłączony fabrycznie 4-polowy
- Obudowa z tworzywa termoplastycznego
- Bezkontaktowy i kodowany system elektroniczny
- Możliwość działania przy przesunięciu aktywatora
- Wysoka powtarzalność punktów przełączania
- Maks. długość łańcucha czujników 200 m
- Wcześniejsze ostrzeżenie przy pracy w pobliżu wartości granicznej zakresu histerezy czujnika.
- Okablowanie szeregowe z diagnostyką 16 czujników
- liczba odpornych na zwarcie, bezpiecznych wyjść o polaryzacji PNP 2
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | CSS 8-180-2P-Y-L | |
| Numer artykułu (Numer katalogowy) | 101165294 | |
| EAN (European Article Number) | 4030661208787 | |
| eCl@ss number, version 12.0 | 27-27-46-01 | |
| eCl@ss number, version 11.0 | 27-27-24-03 | |
| Numer eCl@ss, wersja 9.0 | 27-27-24-03 | |
| ETIM number, version 7.0 | EC001829 | |
| ETIM number, version 6.0 | EC001829 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 60947-5-3,EN IEC 61508 | |
| Zasada działania | indukcyjne | |
| Obudowa | walec, gwint | |
| Warunki montażu (mechaniczne) | nie wpuszczany | |
| Topologia czujnika | Czujnik do łaczenia szeregowego | |
| Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
| Obszar aktywny | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
| Materiał nakręteki | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
| Czas reakcji, maksimum | 30 ms | |
| Czas trwania zagrożenia, maksimum | 30 ms | |
| Ciężar brutto | 167 g | |
| Dane ogólne - właściwości | ||
| Detekcja zwarcia | Tak | |
| Wykrywanie zwarcia | Tak | |
| Funkcje bezpieczeństwa | Tak | |
| Kaskadowalny | Tak | |
| Zintegrowany wskaźnik, status | Tak | |
| Liczba bezpiecznych wyjść cyfrowych | 2 | |
| Liczba połączeń szeregowych czujników | 16 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1,EN IEC 60947-5-3,EN IEC 61508 | |
| Performance Level, up to | e | |
| Kategoria zgodnie z EN ISO 13849 | 4 | |
| Wartość PFH | 2,50 x 10?? /h | |
| Safety Integrity Level (SIL) | 3 | |
| Żywotność | 20 Rok(lata) | |
| Dane mechaniczne | ||
| Moment dokręcania nakrętek, maksimum | 3 Nm | |
| Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
| Switch distance, typical | 8 mm | |
| Gwarantowana odległość przełączania „WŁ.” | 7 mm | |
| Odległość przełączania „WYŁ.” | 10 mm | |
| Histereza (Odległość wyłączania), maksimum | 0,7 mm | |
| Powtarzalność R | 0,2 mm | |
| Mechanical data - Connection technique | ||
| Konektor | Kabel | |
| Konektor, wejście | 4-pol. | |
| Konektor, wyjście | 4-pol. | |
| Dane mechaniczne - Wymiary | ||
| Gwint ISO czujnika | M18 | |
| Schlüsselweite | 24 SW | |
| Długość czujnika | 92 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65,IP67 | |
| Ambient temperature | -25 ... +60 °C | |
| Storage and transport temperature | -25 ... +85 °C | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 55 Hz, amplituda 1 mm | |
| odporność na uderzenie | 30 g / 11 ms | |
| Ocena zabezpieczenia | II | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 32 VDC | |
| Znamionowe napięcie udarowe wytrzymywane | 0,8 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z VDE 0100 | 3 | |
| Dane elektryczne | ||
| Operating voltage | 24 VDC -15 % / +10 % | |
| No-load supply current I0, typical | 50 mA | |
| Rated operating voltage | 24 VDC | |
| Prąd znamionowy | 1 000 mA | |
| Częstotliwość wyłączania, ok. | 3 Hz | |
| Electrical data - Safety digital outputs | ||
| Znamionowy prąd roboczy (wyjścia bezpieczeństwa) | 500 mA | |
| Prąd wyjściowy (bezpieczne wyjście), maksimum | 0,5 A | |
| Wyjście bezpieczne | p-type | |
| Spadek napięcia Ud, maksimum | 0,5 V | |
| Prąd szczątkowy | 0,5 mA | |
| Napięcie, kategoria użytkowania DC-12 | 24 VDC | |
| Prąd, kategoria użytkowania DC-12 | 0,5 A | |
| Napięcie, kategoria użytkowania DC-13 | 24 VDC | |
| Prąd, kategoria użytkowania DC-13 | 0,5 A | |
| Wskaźnik stanu | ||
| Uwaga (Wskaźnik stanu LED) | Wielobarwna dioda LED: zielona, czerwona, żółta | |
| Układ zestyków | ||
| STYK 1 | A1 Ue Brązowe | |
| STYK 2 | Y2 wyjście bezpieczeństwa 2, X2 wejście bezpieczeństwa 2: biały | |
| STYK 3 | A2 GND | |
| STYK 4 | Y1 wyjście bezpieczeństwa 1, X1 wejście bezpieczeństwa 1: czarny | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
| Zakres dostawy materiału montażowego | 2x Nakrętki M18 x 1 | |
| Akcesoria | ||
| Zalecenie (aktywator) | CST 180-1,CST 180-2 | |
| Zalecenie dot. urządzenia bezpieczeństwa | PROTECT PSC1,SRB-E-301ST,SRB-E-201LC | |
| Note | ||
| Uwaga (informacje ogólne) | Wymagania względem modułu bezpieczeństwa: 2-kanałowe wejście bezpieczne, odpowiednie dla czujników PNP z funkcją NO. Moduł bezpieczeństwa musi tolerować wewnętrzne testy czujników z cyklicznym wyłączaniem ich wyjść na maks. 0,25 ms. Moduł bezpieczeństwa nie musi dysponować funkcją detekcji zwarcia międzykanałowego. | |
