IME2S12-04N4DQ9 - 1091943

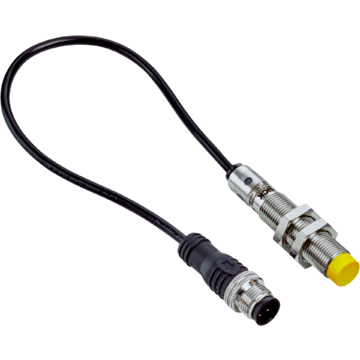

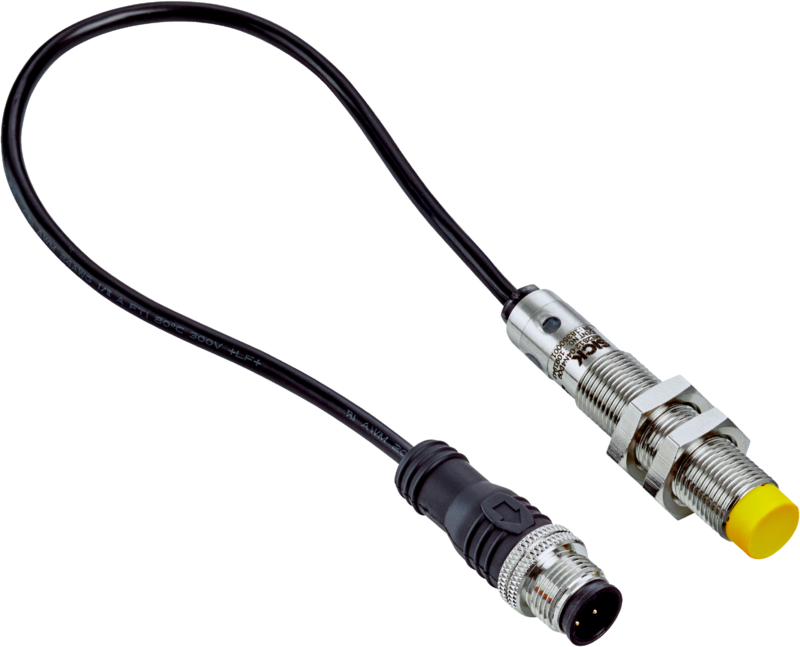

Indukcyjny wyłącznik bezpieczeństwa SICK, zasięg 4 mm, M12x63, montaż niemetaliczny, przewód z wtykiem M12, wyjście OSSD, PL d, SIL 2, IP67, przewód 0,3m.
Parametry produktu
Opisy produktu
Wyłącznik bezpieczeństwa, IME2S, IME2S12-04N4DQ9, Budowa: Cylindryczny, Zasięg Sn: 4 mm, Wymiary: M12 x 63 mm, Użyteczna długość gwintu: 36,9 mm, Montaż w metalu: Nie w jednej płaszczyźnie, Typ przyłącza – szczegóły: Przewód z 4-biegunowym wtykiem M12, Rodzaj wyjścia: Samokontrolujące się wyjścia półprzewodnikowe (OSSD), Poziom zapewnienia bezpieczeństwa: PL d
Cechy | ||
---|---|---|
Typ czujnika | Indukcyjny | |
Liczba bezpiecznych wyjść | 2 | |
Średnica obudowy | M12 | |
Zasięg Sn | 4 mm | |
Odległość zadziałania pewnego Sao | 3,2 mm | |
Odległość zwolnienia pewnego Sar | 6 mm | |
Aktywne powierzchnie czujników | 1 | |
Częstotliwość aktywacji | ≤ 100 Hz | |
Zakres dostawy | W zestawie nakrętki mocujące, mosiądz, niklowane (2 x) | |
Charakterystyka bezpieczeństwa technicznego | ||
Poziom nienaruszalności bezpieczeństwa | SIL 2 (IEC 61508) | |
Kategoria | Kategoria 2 (ISO 13849-1) | |
Poziom zapewnienia bezpieczeństwa | PL d (ISO 13849-1) | |
PFHD (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) | 6,0 x 10-8 | |
TM (okres użytkowania) | 20 lat(a) (ISO 13849-1) | |
Rodzaj konstrukcji | Rodzaj konstrukcji 3 (ISO 14119-1) | |
Poziom kodowania aktywatora | Niekodowany (EN ISO 14119) | |
Bezpieczny stan w przypadku usterki | Co najmniej jedno półprzewodnikowe wyjście bezpieczeństwa (OSSD) jest wyłączone. | |
Interfejsy | ||
Typ przyłącza | ||
Długość przewodu | 0,3 m | |
Średnica przewodu | 3,9 mm | |
Przekrój poprzeczny przewodu | 0,25 mm² | |
Promień gięcia (w przypadku ułożenia na stałe) | > 6 x średnica przewodu | |
Promień gięcia (w przypadku ruchu przewodu) | > 10 x średnica przewodu | |
Materiał przewodu | PVC | |
Materiał przewodnika | Miedź | |
Materiał nakrętki kołpakowej | Mosiądz niklowany | |
IO-Link Safety | ||
WCDT | ≤ 1 ms | |
OFDT | ≤ 20 ms | |
Wskaźniki | ||
Wskaźnik diagnostyki | Tak | |
Wskaźnik “Stan” | Tak | |
Instalacja elektryczna | ||
Klasa ochrony | III (IEC 61140) | |
Znamionowe napięcie izolacji Ui | 28,8 V | |
Napięcie znamionowe udarowe wytrzymywane Uimp | 1.500 V | |
Napięcie zasilające Uv | 24 V DC (19,2 V DC ... 28,8 V DC) | |
Pobór prądu | ≤ 20 mA | |
Rodzaj wyjścia | Samokontrolujące się wyjścia półprzewodnikowe (OSSD) | |
Czas odpowiedzi | ≤ 1 ms | |
Czas aktywacji | ≤ 1 ms | |
Czas ryzyka | ≤ 20 ms | |
Czas do załączenia | 1 s | |
Mechanika | ||
Budowa | Cylindryczny | |
Średnica obudowy | M12 | |
Długość obudowy | 63 mm | |
Użyteczna długość gwintu | 36,9 mm | |
Materiał | ||
Obudowa | Mosiądz niklowany | |
Powierzchnia czujnika | VISTAL® | |
Przewód | PVC | |
Montaż w metalu | Nie w jednej płaszczyźnie | |
Dane dotyczące otoczenia | ||
Stopień ochrony | IP67 (IEC 60529) | |
Temperatura otoczenia pracy | –25 °C ... +70 °C | |
Temperatura składowania | –25 °C ... +70 °C | |
Względna wilgotność powietrza | 50 %, przy 70°C (IEC 60947-5-2) | |
Odporność na drgania | 10 Hz ... 55 Hz, 1 mm (IEC 60947-5-2) | |
EMC | IEC 60947-5-2 IEC 60947-5-3 IEC 61000-6-7 |
|
Certyfikaty | ||
EU declaration of conformity | Tak | |
UK declaration of conformity | Tak | |
ACMA declaration of conformity | Tak | |
Moroccan declaration of conformity | Tak | |
China-RoHS | Tak | |
Certyfikat UK-Type-Examination | Tak | |
Certyfikat cULus | Tak | |
Certyfikat EC-Type-Examination | Tak | |
Certyfikat Third party | Tak | |
Klasyfikacje | ||
ECLASS 5.0 | 27272401 | |
ECLASS 5.1.4 | 27272401 | |
ECLASS 6.0 | 27272401 | |
ECLASS 6.2 | 27272401 | |
ECLASS 7.0 | 27272401 | |
ECLASS 8.0 | 27272401 | |
ECLASS 8.1 | 27272401 | |
ECLASS 9.0 | 27272401 | |
ECLASS 10.0 | 27272401 | |
ECLASS 11.0 | 27272401 | |
ECLASS 12.0 | 27274101 | |
ETIM 5.0 | EC001818 | |
ETIM 6.0 | EC001818 | |
ETIM 7.0 | EC001818 | |
ETIM 8.0 | EC001818 | |
UNSPSC 16.0901 | 39122205 | |
Dane dotyczące cła | ||
Masa jednostkowa | 62.000 g | |
Masa jednostkowa netto | 62 g | |
Jednostka objętości | 121.5 Cubic Centimetres (cm³) | |
Kraj pochodzenia | Malezja | |
EAN | 4047084450525 |
