NSB15-L2M-2E2-V1-S2D2 - 304275-000001

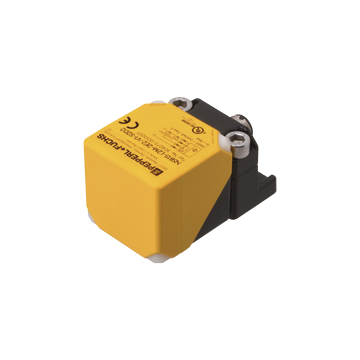

Czujnik indukcyjny bezpieczeństwa firmy Pepperl+Fuchs, zakres = 15 mm, montaż zabudowany, PNP, 4-przewodowy / 2 x (NO), 18 ... 30 V DC, konektor M12-4pin, IP68 / IP69, 0 ... 10 Hz, poziom wykonania PL d, kategoria Cat. 2, poziom bezp. SIL 2

NSB15-L2M-2E2-V1-S2D2 - 304275-000001

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: 1 tydzień gdy dostępny w PF Niemcy

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Cena:

566,00 zł

[netto]
Zapytaj o produkt

Parametry

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Opisy

Najważniejsze parametry czujniki indukcyjnego bezpieczeństwa NSB15-L2M-2E2-V1-S2D2

  • Brak bezużytecznego obszaru
  • 15 mm czoło zabudowane
  • Zastosowanie standardowych metalowych powierzchni uruchamiających
  • Aplikacje do kategorii. 2, możliwy PLd / SIL 2 (może być stosowany redundantnie do kategorii 3, PLe / SIL 3)
  • Dioda LED sygnalizująca stan przełączenia i usterkę
  • Wyjścia bezpieczeństwa OSSD
  • Głowica czujnika dwukierunkowa i obrotowa
  • Certyfikat TÜV

Specyfikacja ogólna
Funkcja przełączania 2 x normalnie otwarty (NO)
Typ wyjścia PNP
Znamionowa odległość robocza 15 mm
Instalacja zabudowany
Polaryzacja wyjściowa DC
Zapewniona odległość robocza 0 ... 12.15 mm
Element uruchamiający Obiekt odniesienia zgodnie z EN IEC 60947-5-2 (FE360 - ST37K) <br> 45 mm x 45 mm x 1 mm
Współczynnik redukcji r <sub> Al </sub> 0.4
Współczynnik redukcji r <sub> Cu </sub> 0.35
Współczynnik redukcji r <sub> 304 </sub> 0,9
Współczynnik redukcji r <sub> Mosiądz </sub> 0.45
Typ wyjścia 4-przewodowy
Parametry nominalne
Napięcie robocze 18 ... 30 V.
Znamionowe napięcie robocze 24 V.
Częstotliwość przełączania 0 ... 10 Hz
Histereza typ. 5%
Zabezpieczenie przed odwrotną polaryzacją chronione przed odwrotną polaryzacją
Zabezpieczenie przed zwarciem impulsowe
Odporność na przeciążenie tak
Spadek napięcia ? 3 V.
Znamionowe napięcie izolacji 30 V.
Prąd pracy 1 ... 30 mA na wyjściu
Prąd wyłączenia 0 ... 0.5 mA
Prąd zasilania bez obciążenia ? 15 mA
Opóźnienie czasowe przed dostępnością ? 300 ms
Wskaźnik stanu przełączania LED, żółty
Wskaźnik błędu LED, czerwony
Parametry związane z bezpieczeństwem funkcjonalnym
Poziom nienaruszalności bezpieczeństwa (SIL) SIL 2
Poziom wydajności (PL) PL d
Kategoria kategoria 2
MTTF <sub> d </sub> &gt; 7500 a
Czas misji (T <sub> M </sub>) 20 a
Pokrycie diagnostyczne (DC) min. 60%
Zapewniona odległość uwalniania PDDB 22.5 mm
Zgodność ze standardami i dyrektywami
Standardowa zgodność
Standardy EN IEC 60947-5-2:2007, EN IEC 60947-5-3:2013, EN ISO 13849-1:2015, EN IEC 61508: 2010, EN 62061:2005+AC:2010+A1:2013+A2:2015, EN ISO 61131-2-2007 type 1, 2, 3
Aprobaty i certyfikaty
Aprobata UL Lista cULus, źródło ogólnego przeznaczenia, źródło zasilania klasy 2
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V.
Warunki otoczenia
Temperatura otoczenia -25 ... 70 ° C (-13 ... 158 ° F)
Temperatura przechowywania -40 ... 85 ° C (-40 ... 185 ° F)
Wysokość ? 2000 m powyżej MSL
Specyfikacja mechaniczna
Rodzaj połączenia Wtyczka M12 x 1, 4 piny
Materiał obudowy PA-GF35 - metalowa podstawa powlekana ksylanem <br> metalowy kołnierz montażowy powlekany ksylanem.
Czoło aktywne PA-GF35
Stopień ochrony IP68 / IP69
Masa 192 g
