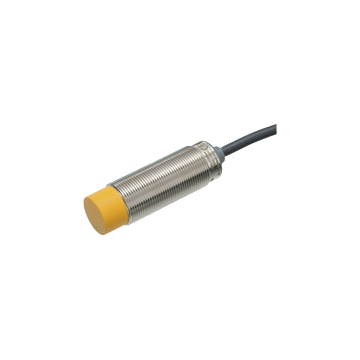

NSN8-18GM50-2E2-PUR-S2D2 - 304276-000028

Czujnik indukcyjny bezpieczeństwa firmy Pepperl+Fuchs, zakres = 8 mm, montaż niezabudowany, PNP, 4-przewodowy / 2 x (NO), 18 ... 30 V DC, kabel PUR, 2 m, IP68 / IP69, 0 ... 30 Hz, poziom wykonania PL d, kategoria Cat. 2, poziom bezp. SIL 2

NSN8-18GM50-2E2-PUR-S2D2 - 304276-000028

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Wysyłka:

1 tydzień gdy dostępny w PF Niemcy

Cena:

511,00 zł

628,53 zł z podatkiem VAT

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent

Opisy produktu

Najważniejsze parametry Inductive sensor NSN8-18GM50-2E2-PUR-S2D2
  • Brak bezużytecznego obszaru
  • 8 mm czoło niezabudowane
  • Zastosowanie standardowych metalowych powierzchni uruchamiających
  • Aplikacje do Cat. 2, możliwy PLd / SIL 2 (może być stosowany redundantnie do kategorii 3, PLe / SIL 3)
  • Dioda LED sygnalizująca stan przełączenia i usterkę
  • Wyjścia bezpieczeństwa OSSD
  • Certyfikat TÜV

Ogólne specyfikacje
Funkcja przełączania 2 x normalnie otwarty (NO)
Typ wyjścia PNP
Znamionowa odległość robocza 8 mm
Instalacja niezabudowany
Polaryzacja wyjściowa DC
Zapewniona odległość robocza 0 ... 6,48 mm
Element uruchamiający Cel odniesienia zgodnie z EN IEC 60947-5-2 (FE360 - ST37K)
24 mm x 24 mm x 1 mm
Współczynnik redukcji r Al 0,5
Współczynnik redukcji r Cu 0,5
Współczynnik redukcji r 304 0,85
Współczynnik redukcji r Mosiądz 0,55
Typ wyjścia 4-przewodowy
Nominalne oceny
Napięcie robocze 18 ... 30 V.
Znamionowe napięcie robocze 24 V.
Częstotliwość przełączania 0 ... 30 Hz
Histereza typ. 5%
Zabezpieczenie przed odwrotną polaryzacją chronione przed odwrotną polaryzacją
Zabezpieczenie przed zwarciem pulsowanie
Odporność na przeciążenie tak
Spadek napięcia ≤ 3 V
at IL (sum of all outputs) max. 50 mA
Znamionowe napięcie izolacji 30 V.
Prąd pracy 1 ... 30 mA na wyjściu
Prąd wyłączenia 0 ... 0.5 mA
Prąd zasilania bez obciążenia ≤ 15 mA
Opóźnienie czasowe przed dostępnością ≤ 300 ms
Wskaźnik stanu przełączania LED, żółty
Wskaźnik błędu LED, czerwony
Parametry związane z bezpieczeństwem funkcjonalnym
Poziom nienaruszalności bezpieczeństwa (SIL) SIL 2
Poziom wydajności (PL) PL d
Kategoria Cat. 2
MTTF d > 7500 a
Czas misji (T M ) 20 a
Pokrycie diagnostyczne (DC) min. 60%
Zapewniona odległość uwalniania PDDB 12 mm
Zgodność ze standardami i dyrektywami
Standardowa zgodność
Standardy EN IEC 60947-5-2:2007, EN IEC 60947-5-3:2013, EN ISO 13849-1:2015, EN IEC 61508:2010, EN 62061:2005+AC:2010+A1:2013+A2:2015, compatible with EN ISO 61131-2:2007 Typ 1, 2, 3
Aprobaty i certyfikaty
Aprobata UL Lista cULus, źródło ogólnego przeznaczenia, źródło zasilania klasy 2
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V.
Warunki otoczenia
Temperatura otoczenia -25 ... 70 ° C (-13 ... 158 ° F)
Temperatura przechowywania -40 ... 85 ° C (-40 ... 185 ° F)
Wysokość ≤ 2000 m powyżej MSL
Specyfikacja mechaniczna
Rodzaj połączenia kabel PUR, 2 m
Core cross section 0,34 mm 2
Materiał obudowy mosiądz, niklowany
Czoło aktywne PBT
Stopień ochrony IP68 / IP69
Masa 92 g
Informacje ogólne
Zakres dostawy 2 nakrętki samozabezpieczające w zakresie dostawy
System Classcode
ECLASS 13.0 27274101
ECLASS 12.0 27274101
ECLASS 11.0 27272401
ECLASS 10.0.1 27272401
ECLASS 9.0 27272401
ECLASS 8.0 27272401
ECLASS 5.1 27272401
ETIM 9.0 EC002714
ETIM 8.0 EC002714
ETIM 7.0 EC002714
ETIM 6.0 EC002714
ETIM 5.0 EC002714
UNSPSC 12.1 39121550
