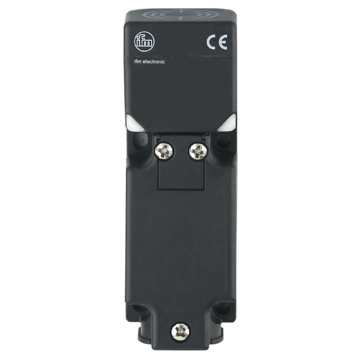

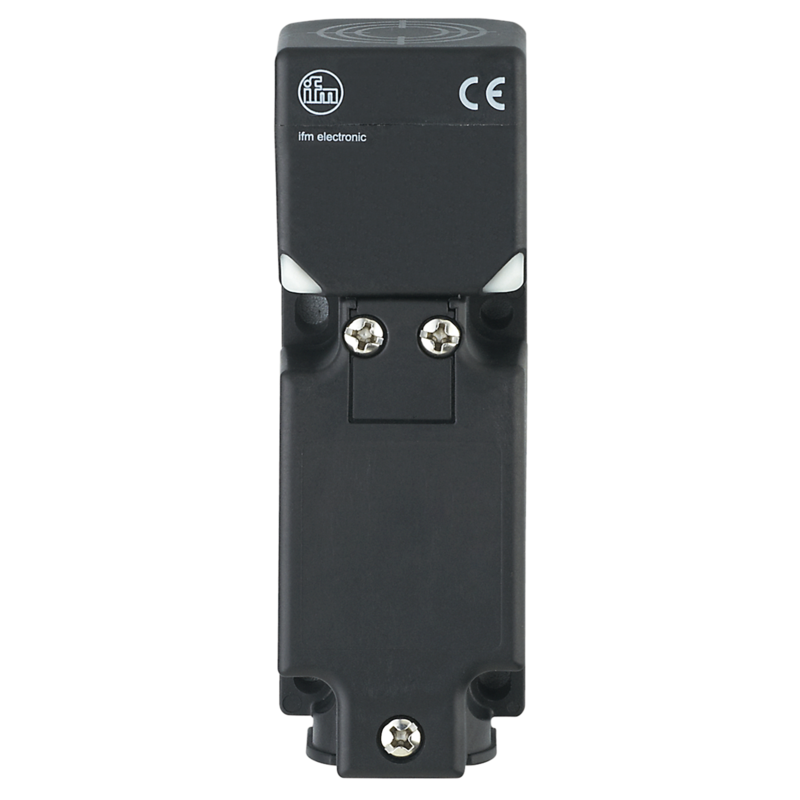

IV5061 - IVE4040-CPKG

Czujnik indukcyjny IFM, kostka 40x40x120 mm, sn=40 mm, czoło niezabudowane, PNP/NO+NC, zasilanie 10-30 VDC, dławica , 180 Hz, IP68/IP69K

Kod produktu: IV5061
Oznaczenie producenta: IVE4040-CPKG
Producent: IFM
Kategoria: Czujniki indukcyjne kostkowe

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie

Wysyłka:

2 tygodnie

Cena:

106,50 €

131,00 € z podatkiem VAT

Parametry produktu

Czas dostawy gdy brak na magazynie

2 tygodnie

Gwarancja

Producent

IFM

Opisy produktu

Do wyboru pięć położeń powierzchni aktywnej
Długi zasięg wykrywania zapewniający długi czas sprawności
Wytrzymała obudowa do zastosowań w trudnych warunkach przemysłowych
Do zastosowań w transporcie materiałów
Wyświetlacz LED do kontroli stanu przełączenia i pracy

Cechy produktu
Wykonanie elektryczne		PNP
Funkcja wyjścia		komplementarny
Strefa działania [mm]		40
Obudowa		prostopadłościan
Wymiary [mm]		40 x 40 x 118
Dane elektryczne
Napięcie zasilania [V]		10...30 DC
Pobór prądu [mA]		20; (24 V)
Klasa ochrony		II
Zabezpieczenie przed odwrotną polaryzacją		tak
Wyjścia
Wykonanie elektryczne		PNP
Funkcja wyjścia		komplementarny
Maks. spadek napięcia wyjścia przełączającego DC [V]		2
Prąd obciążenia wyjścia przełączającego DC [mA]		200
Częstotliwość przełączania DC [Hz]		180
Zabezpieczenie przed zwarciem		tak
Typ zabezpieczenia przed zwarciem		impulsowe
Zabezpieczenie przed przeciążeniem		tak
Strefa działania
Strefa działania [mm]		40
Realny zasięg działania Sr [mm]		40 ± 10 %
Gwarantowany zasięg działania [mm]		0...32,4
Dokładność / odchylenie
Współczynnik korekcji		stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,4 / aluminium: 0,3 / miedź: 0,3
Histereza [% z Sr]		1...10
Dryft punktu przełączania [% z Sr]		-10...10
Warunki pracy
Temperatura otoczenia [°C]		-25...85
Ochrona		IP 68; IP 69K
Testy / dopuszczenia
EMC
	EN 61000-4-2 ESD	8 kV CD / 8 kV AD
	EN 61000-4-3 w.cz. promieniowane	10 V/m
	EN 61000-4-4 Burst	2 kV
	EN 61000-4-6 w. cz. przewodzone	15 V
	EN 55011	klasa A
Odporność na wibracje
	EN 60068-2-6 Fc	10 g (10...2000 Hz) / 10 cykli
Odporność na wstrząsy
	EN 60068-2-27 Ea	100 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych
Próba udarowa ciągła
	EN 60068-2-27	40 g 6 ms; 4000 uderzeń każdy w każdym kierunku 3 osi współrzędnych
Próba szybkiej zmiany temperatury
	EN 60068-2-14 Na	TA = -40 ° C; TB = 85 ° C; tl = 30 min; t2 = <10 s; 50 cykli
MTTF [lata]		652,2
Dopuszczenie UL
	Ta	0...40 °C
	Typ obudowy	Type 1
	Numer UL	E174191
Dane mechaniczne
Waga [g]		256,5
Obudowa		prostopadłościan
Montaż		montaż niezabudowany
Wymiary [mm]		40 x 40 x 118
Materiał		PA 6.6; cynk odlewany ciśnieniowo epoksydowany; powierzchnia aktywna: PA 6.6; okno LED: PA; śruby: stal kwasoodporna stal nierdzewna (1.4305 / 303)
Wyświetlacze / elementy robocze
Wyświetlacz
	Stan wyjścia	1 x LED, kolor żółty
	działanie	1 x LED, kolor zielony
Uwagi
Uwagi		5 pozycji możliwego ustawienia strefy aktywnej dławik kablowy (E11270) zamawiany oddzielnie
Sztuk w opakowaniu		1 szt.
Połączenie elektryczne
Podłączenie		zaciski: ...2,5 mm2; Dławik kablowy: M20 X 1,5
