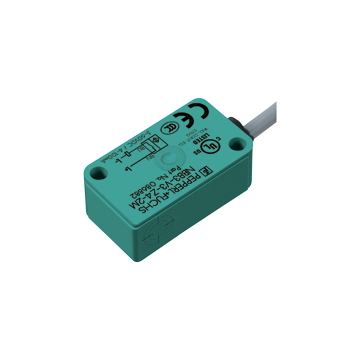

NBB3-V3-Z5 - 301162
Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 3 mm, czoło zabudowane, 2-przewodowy / normalnie zamknięty (NC), 5 ... 60 V DC, przewód 0,13 m PVC, IP67, 0 ... 2000 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NBB3-V3-Z5
- 3 mm czoło zabudowane
- 2-przewodowy prąd stały
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Normalnie zamknięty (NC) | |
| Typ wyjścia | Dwuprzewodowy | |
| Znamionowa odległość robocza | 3 mm | |
| Instalacja | zabudowany | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 2.4 mm | |
| Rzeczywista odległość robocza | 2.7 ... 3.3 mm typowo | |
| Współczynnik redukcji r Al | 0.45 | |
| Współczynnik redukcji r Cu | 0.35 | |
| Współczynnik redukcji r 304 | 0,8 | |
| Współczynnik redukcji r Mosiądz | 0,5 | |
| Typ wyjścia | 2-przewodowy | |
| Nominalne oceny | ||
| Napięcie robocze | 5 ... 60 V DC | |
| Częstotliwość przełączania | 0 ... 2000 Hz | |
| Histereza | typ. 0.2 mm | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | nie | |
| Indukcyjne zabezpieczenie przeciwprzepięciowe | tak | |
| Spadek napięcia | ≤ 4 V. | |
| Spadek napięcia w I L | ||
| Spadek napięcia I L = 10 mA, element przełączający włączony | 3.4 ... 3.9 V typ. 3.6 V | |
| Prąd pracy | 4 ... 100 mA | |
| Najniższy prąd operacyjny | 4 mA | |
| Prąd wyłączenia | 0.4 ... 0.55 mA typ. 0.46 mA | |
| Opóźnienie czasowe przed dostępnością | ≤ 1 ms | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Ograniczenie danych | ||
| Moment dokręcania, śruby mocujące | 0,4 Nm | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 1552 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Standardowa zgodność | ||
| EMC zgodnie z | EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012 |
|
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, cel ogólny | |
| Zatwierdzenie CSA | cCSAus Listed, General Purpose | |
| Zatwierdzenie CCC | Certyfikowany przez China Compulsory Certification (CCC) | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | kabel PVC, 130 mm | |
| Core cross section | 0,14 mm 2 | |
| Materiał obudowy | PBT | |
| Czoło aktywne | PBT | |
| Stopień ochrony | IP67 | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
