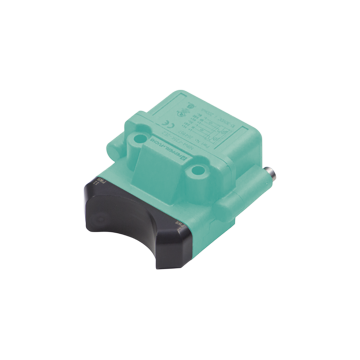

NBN4-F25K-2E2 - 264857
Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 4 mm, czoło niezabudowane, PNP, 3-przewodowy / 2 x normalnie otwarty (NO), 10 ... 30 V DC, IP67, 0 ... 1000 Hz
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
666,00 zł
819,18 zł z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika indukcyjnego NBN4-F25K-2E2
- Bezpośredni montaż na standardowych siłownikach
- Mała konstrukcja z solidną obudową z tworzywa sztucznego o stopniu ochrony IP 67
- Zaciski wtykowe
- Dioda LED do włączenia zasilania
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | 2 x normalnie otwarty (NO) | |
| Typ wyjścia | PNP | |
| Znamionowa odległość robocza | 4 mm | |
| Instalacja | zabudowany | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 3,24 mm | |
| Rzeczywista odległość robocza | 3.6 ... 4.4 mm typowo | |
| Współczynnik redukcji r <sub> Al </sub> | 0,5 | |
| Współczynnik redukcji r <sub> Cu </sub> | 0.4 | |
| Współczynnik redukcji r <sub> 304 </sub> | 1 | |
| Współczynnik redukcji r <sub> St37 </sub> | 1.1 | |
| Typ wyjścia | 3-przewodowy | |
| Parametry podstawowe | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Częstotliwość przełączania | 0 ... 1000 Hz | |
| Histereza | typ. 5 % | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | impulsowe | |
| Spadek napięcia | ? 2,5 V. | |
| Prąd pracy | 0 ... 200 mA | |
| Prąd wyłączenia | 0 ... 0.5 mA typ. 0.1 µA przy 25 °C | |
| Prąd zasilania bez obciążenia | ? 22,5 mA | |
| Opóźnienie czasowe przed dostępnością | ? 100 ms | |
| Wskaźnik napięcia roboczego | LED, zielony | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 860 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Połączenie (od strony systemu) | zacisk śrubowy, dławik kablowy M20 x 1,5 | |
| Materiał obudowy | PBT | |
| Czoło aktywne | PC | |
| Stopień ochrony | IP67 | |
| Masa | 98 g | |
| Moment dokręcania, śruby mocujące | M5 x 25 : 2.7 Nm | |
| Uwaga | Montowany na napędzie mechanicznym | |
