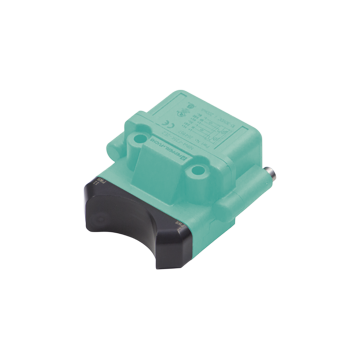

NBN4-F25K-2Z4L - 264856
Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 4 mm, czoło niezabudowane, 2-przewodowy z minimalnym prądem w stanie wyłączenia, 2x 2-przewodowy / 2 x normalnie otwarty (NO), 5 ... 30 V DC, IP67, 0 ... 500 Hz
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
666,00 zł
819,18 zł z podatkiem VAT
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika indukcyjnego NBN4-F25K-2Z4L
- Bezpośredni montaż na standardowych siłownikach
- Mała konstrukcja z solidną obudową z tworzywa sztucznego o stopniu ochrony IP 67
- 2-przewodowy czujnik prądu stałego o minimalnym prądzie wyłączenia
- Zaciski wtykowe
Ogólne specyfikacje | ||
---|---|---|
Funkcja przełączania | 2 x normalnie otwarty (NO) | |
Typ wyjścia | Dwuprzewodowy z minimalnym prądem w stanie wyłączenia | |
Znamionowa odległość robocza | 4 mm | |
Instalacja | montaż wpuszczany | |
Polaryzacja wyjściowa | DC | |
Zapewniona odległość robocza | 0 ... 3,24 mm | |
Rzeczywista odległość robocza | 3.6 ... 4.4 mm typowo | |
Współczynnik redukcji r <sub> Al </sub> | 0,6 | |
Współczynnik redukcji r <sub> Cu </sub> | 0.45 | |
Współczynnik redukcji r <sub> 304 </sub> | 1 | |
Współczynnik redukcji r <sub> St37 </sub> | 1.2 | |
Typ wyjścia | 2x 2-przewodowy | |
Parametry podstawowe | ||
Napięcie robocze | 5 ... 30 V DC | |
Częstotliwość przełączania | 0 ... 500 Hz | |
Histereza | typ. 5 % | |
Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
Zabezpieczenie przed zwarciem | impulsowe | |
Spadek napięcia | ? 4,5 V. | |
Prąd pracy | 4 ... 100 mA | |
Prąd wyłączenia | 120 ... 200 µA typ. 175 µA przy 25 °C | |
Opóźnienie czasowe przed dostępnością | ? 100 ms | |
Wskaźnik stanu przełączania | LED, żółty | |
Zgodność ze standardami i dyrektywami | ||
Standardowa zgodność | ||
Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
Aprobaty i certyfikaty | ||
Aprobata UL | Lista cULus | |
Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
Warunki otoczenia | ||
Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
Specyfikacja mechaniczna | ||
Połączenie (od strony systemu) | zacisk śrubowy, dławik kablowy M20 x 1,5 | |
Materiał obudowy | PBT | |
Czoło aktywne | PC | |
Stopień ochrony | IP67 | |
Masa | 98 g | |
Moment dokręcania, śruby mocujące | M5 x 25 : 2.7 Nm | |
Uwaga | Montowany na napędzie mechanicznym |
