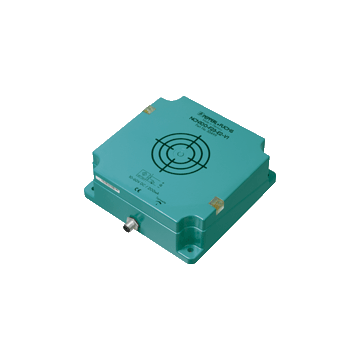

NCN100-F23-E2-V1 - 033499
Czujnik indukcyjny firmy Pepperl+Fuchs, seria Comfort , zakres = 100 mm, czoło niezabudowane, PNP, 3-przewodowy / normalnie otwarty (NO), 10 ... 30 V DC, konektor M12-4pin, IP67, 0 ... 10 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NCN100-F23-E2-V1
- 100 mm czoło niezabudowane
- 3-przewodowy prąd stały
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Normalnie otwarty (NO) | |
| Typ wyjścia | PNP | |
| Znamionowa odległość robocza | 100 mm | |
| Instalacja | niezabudowany | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 81 mm | |
| Rzeczywista odległość robocza | 90 ... 110 mm typowo | |
| Współczynnik redukcji r Al | 0.37 | |
| Współczynnik redukcji r Cu | 0.35 | |
| Współczynnik redukcji r 304 | 1 | |
| Współczynnik redukcji r Mosiądz | 0.47 | |
| Typ wyjścia | 3-przewodowy | |
| Nominalne oceny | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Częstotliwość przełączania | 0 ... 10 Hz | |
| Histereza | typ. 8 % | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | pulsowanie | |
| Spadek napięcia | ≤ 3 V. | |
| Spadek napięcia w I L | ||
| Spadek napięcia I L = 200 mA, element przełączający włączony | 1.3 ... 2.2 V typ. 1.9 V | |
| Prąd pracy | 0 ... 200 mA | |
| Prąd wyłączenia | ||
| Prąd wyłączenia stanu U B = 1,1 x U e , wyłączanie elementu | 0 ... 0.5 mA | |
| Prąd zasilania bez obciążenia | ≤ 20 mA | |
| Opóźnienie czasowe przed dostępnością | ≤ 90 ms | |
| Wskaźnik napięcia roboczego | LED, zielony | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 911 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, cel ogólny | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Wtyczka M12 x 1, 4 piny | |
| Materiał obudowy | ABS (TSG), dolna Al | |
| Czoło aktywne | ABS | |
| Stopień ochrony | IP67 | |
| Informacje ogólne | ||
| Uwaga | Warunki montażu należy sprawdzać indywidualnie dla każdego przypadku, w zależności od danego zastosowania. | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
