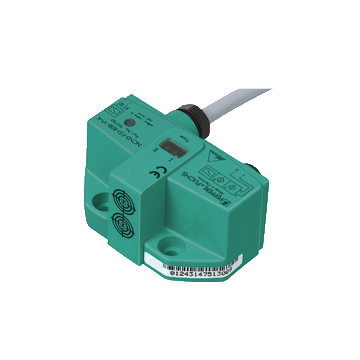

NCN3-F31-B3-V1-K - 226323
Czujnik indukcyjny firmy Pepperl+Fuchs, seria Comfort , zakres = 3 mm, czoło niezabudowane, Interfejs AS / programowalne normalnie otwarte / zamknięte (NO / NC), 26,5 ... 31,9 V , IP67, 0 ... 100 Hz
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
794,00 zł
976,62 zł z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika indukcyjnego NCN3-F31-B3-V1-K
- Bezpośredni montaż na standardowych siłownikach
- Tryb pracy, programowalny
- Monitorowanie pęknięcia i zwarcia zaworu
- Stopień ochrony IP67
- Monitorowanie komunikacji, wyłączenie
| Opis produktu | ||
|---|---|---|
| Pozycjoner zaworu i moduł sterujący zaworu | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Programowalne normalnie otwarte / zamknięte (NO / NC) | |
| Typ wyjścia | Interfejs AS | |
| Znamionowa odległość robocza | 3 mm | |
| Instalacja | podtynkowy | |
| Zapewniona odległość robocza | 0 ... 2.43 mm | |
| Współczynnik redukcji r <sub> Al </sub> | 0,5 | |
| Współczynnik redukcji r <sub> Cu </sub> | 0.45 | |
| Współczynnik redukcji r <sub> 304 </sub> | 1 | |
| Współczynnik redukcji r <sub> St37 </sub> | 1.2 | |
| Typ slave | Standardowy niewolnik | |
| Specyfikacja interfejsu AS | V2.1 | |
| Wymagana specyfikacja główna | ? V2.1 | |
| Parametry nominalne | ||
| Napięcie robocze | 26,5 ... 31,9 V przez system magistrali AS-i | |
| Częstotliwość przełączania | 0 ... 100 Hz | |
| Prąd zasilania bez obciążenia | ? 35 mA | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 842 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| LED PWR | Napięcie interfejsu AS; LED zielony | |
| LED IN | stan przełączania (wejście); LED żółty | |
| LED OUT | binarna dioda LED żółty / czerwony <br> żółty: stan przełączania <br> czerwony: przewód zmiany / zwarcie | |
| Specyfikacje elektryczne | ||
| Znamionowe napięcie robocze | 26,5 ... 31,6 V z AS-Interface | |
| Znamionowy prąd roboczy | 100 mA | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Zgodność elektromagnetyczna | EN 50295:1999-10<br> | |
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, cel ogólny | |
| Zatwierdzenie CSA | cCSAus Listed, General Purpose | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Połączenie (od strony systemu) | 4-stykowe złącze M12 x 1 | |
| Połączenie (po stronie zaworu) | 0,5 m, kabel PVC | |
| Przekrój przewodu (od strony zaworu) | 0,75 mm <sup> 2 </sup> | |
| Obudowa złącza | metal | |
| Materiał obudowy | PBT | |
| Stopień ochrony | IP67 | |
| Kabel | ||
| Średnica kabla | 6 mm ± 0.2 mm | |
| Promień gięcia | > 10 x średnica przewodu | |
| Uwaga | napięcie zaworu ograniczone do 26,4 V maks .; moc zaworu 2,5 W maks. | |
