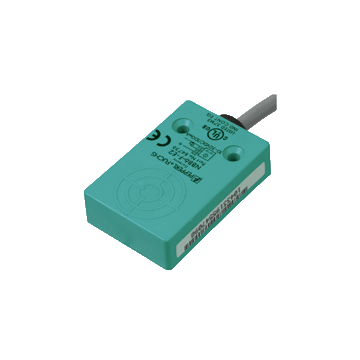

NJ10-F-E2 - 024683
Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 10 mm, montaż niezabudowany, PNP, 3-przewodowy / normalnie otwarty (NO), zasilanie 10 ... 60 V DC, przewód 2 m z PUR, IP67, 0 ... 250 Hz
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NJ10-F-E2
- Seria Comfort
- 10 mm czoło niezabudowane
- 3-przewodowy prąd stały
Ogólne specyfikacje | ||
---|---|---|
Funkcja przełączania | Normalnie otwarty (NO) | |
Typ wyjścia | PNP | |
Znamionowa odległość robocza | 10 mm | |
Instalacja | niezabudowany | |
Polaryzacja wyjściowa | DC | |
Zapewniona odległość robocza | 0 ... 8.1 mm | |
Rzeczywista odległość robocza | 5.4 ... 6.6 mm typowo | |
Współczynnik redukcji r Al | 0.22 | |
Współczynnik redukcji r Cu | 0,2 | |
Współczynnik redukcji r 304 | 0,7 | |
Typ wyjścia | 3-przewodowy | |
Nominalne oceny | ||
Napięcie robocze | 10 ... 60 V DC | |
Częstotliwość przełączania | 0 ... 250 Hz | |
Histereza | 0 ... 0.3 typ. 0.1 % | |
Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
Zabezpieczenie przed zwarciem | pulsowanie | |
Spadek napięcia | ≤ 3 V. | |
Prąd pracy | 0 ... 200 mA | |
Prąd wyłączenia | ≤ 0.5 mA | |
Prąd zasilania bez obciążenia | ≤ 20 mA | |
Opóźnienie czasowe przed dostępnością | ≤ 15 ms | |
Wskaźnik stanu przełączania | LED, żółty | |
Parametry związane z bezpieczeństwem funkcjonalnym | ||
MTTF d | 990 a | |
Czas misji (T M ) | 20 a | |
Pokrycie diagnostyczne (DC) | 0 % | |
Zgodność ze standardami i dyrektywami | ||
Standardowa zgodność | ||
Standardy | EN 60947-5-2:2007, IEC 60947-5-2:2007 | |
Aprobaty i certyfikaty | ||
Aprobata UL | Lista cULus, cel ogólny | |
Zatwierdzenie CSA | cCSAus Listed, General Purpose | |
Zatwierdzenie CCC | Certyfikowany przez China Compulsory Certification (CCC) | |
Warunki otoczenia | ||
Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
Specyfikacja mechaniczna | ||
Rodzaj połączenia | kabel PUR, 2 m | |
Core cross section | 0,34 mm 2 | |
Materiał obudowy | PBT | |
Czoło aktywne | PBT | |
Stopień ochrony | IP67 |
System | Classcode |
---|---|
ECLASS 13.0 | 27274001 |
ECLASS 12.0 | 27274001 |
ECLASS 11.0 | 27270101 |
ECLASS 10.0.1 | 27270101 |
ECLASS 9.0 | 27270101 |
ECLASS 8.0 | 27270101 |
ECLASS 5.1 | 27270101 |
ETIM 9.0 | EC002714 |
ETIM 8.0 | EC002714 |
ETIM 7.0 | EC002714 |
ETIM 6.0 | EC002714 |
ETIM 5.0 | EC002714 |
UNSPSC 12.1 | 39121550 |
