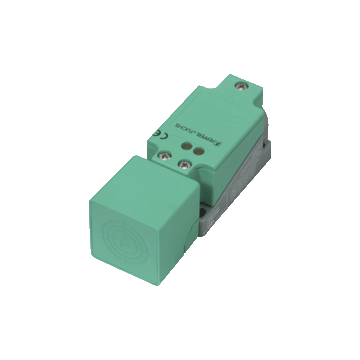

NJ20P+U4+A2 - 017022
Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 20 mm, montaż niezabudowany, PNP / komplementarny (NO + NC), zasilanie 10 ... 30 V DC, zaciski śrubowe, IP68, 0 ... 200 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika indukcyjnego NJ20P+U4+A2
- Tylko dla metali nieżelaznych
- 20 mm czoło niezabudowane
- 4-żyłowy prąd stały
| Specyfikacja ogólna | ||
|---|---|---|
| Funkcja przełączania | komplementarny (NO +NC) | |
| Typ wyjścia | PNP | |
| Znamionowa odległość robocza | 20 mm | |
| Instalacja | niezabudowany | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 1 ... 16.2 mm | |
| Współczynnik redukcji r <sub> Al </sub> | 1 | |
| Współczynnik redukcji r <sub> Cu </sub> | 1 | |
| Współczynnik redukcji r <sub> St37 </sub> | 0 | |
| Współczynnik redukcji r <sub> Mosiądz </sub> | 1 (Minimalny dystans: 2 mm) | |
| Parametry nominalne | ||
| Napięcie robocze | 10 ... 30 V. | |
| Częstotliwość przełączania | 0 ... 200 Hz | |
| Histereza | typ. 5 % | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | pulsowanie | |
| Spadek napięcia | ? 3 V. | |
| Prąd pracy | 0 ... 200 mA | |
| Prąd zasilania bez obciążenia | ? 20 mA | |
| Wskaźnik napięcia roboczego | LED, zielony | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, cel ogólny | |
| Zatwierdzenie CSA | cCSAus Listed, General Purpose | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | przedział terminalowy | |
| Informacje o połączeniu | Maksymalnie dwa przewody o tym samym przekroju rdzenia mogą być zamontowane na jednym przyłączu zaciskowym! <br> moment dokręcania 1,2 Nm + 10% | |
| Przekrój przewodu | do 2,5 mm <sup> 2 </sup> | |
| Minimalny przekrój rdzenia | bez końcówki kablowej 0,5 mm <sup> 2 </sup>, z tulejami złączowymi 0,34 mm <sup> 2 </sup> | |
| Maksymalny przekrój rdzenia | bez końcówki kablowej 2,5 mm <sup> 2 </sup>, z tulejami łączącymi 1,5 mm <sup> 2 </sup> | |
| Materiał obudowy | PBT | |
| Czoło aktywne | PBT | |
| Stopień ochrony | IP68 | |
