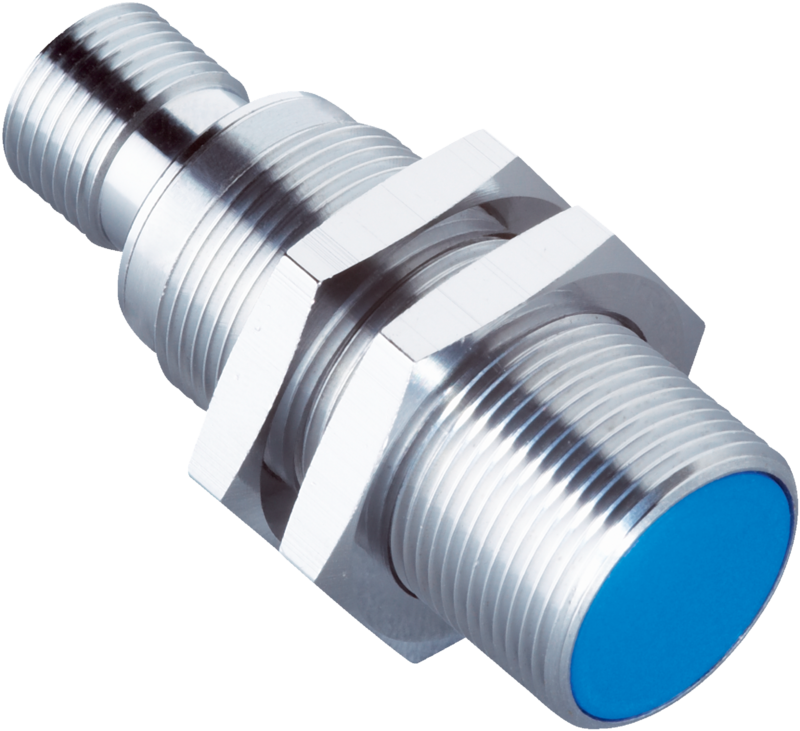

IMA18-10BE1ZC0K - 6041793
Indukcyjny czujnik zbliżeniowy SICK, zasięg 0…10 mm, wyjście analogowe, gwint M18, obudowa mosiężna, wtyk M12 4-pin, IP67, trzykrotnie większy zasięg, rozdzielczość ?2 µm.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Indukcyjne czujniki zbliżeniowe, IMA, IMA18-10BE1ZC0K, Zasięg Sn: 0 mm ... 10 mm, Montaż w metalu: Quasi-zabudowane czoło, Funkcja wyjścia: Analogowy, Typ przyłącza: Wtyk M12, 4-pinowy, Cechy szczególne: Wyjście analogowe, Trzykrotnie większy zasięg
| Cechy | ||
|---|---|---|
| Korpus | Metryczne | |
| Rozmiar gwintu | M18 x 1 | |
| Średnica | Ø 18 mm | |
| Zasięg Sn | 0 mm ... 10 mm | |
| Montaż w metalu | Quasi-zabudowane czoło | |
| Typ przyłącza | Wtyk M12, 4-pinowy | |
| Funkcja wyjścia | Analogowy | |
| Dokładność powtarzalności | 0,3 mm | |
| Powtarzalność (TA stałe) | ± 0,02 mm | |
| Rozdzielczość | ≤ 2 µm | |
| Stopień ochrony | IP67 | |
| Cechy szczególne | Wyjście analogowe, Trzykrotnie większy zasięg | |
| Zakres dostawy | Nakrętka mocująca, mosiądz, chromowana (2 x) Tarcza zębata, stal nierdzewna (2 x) |
|
| Mechanika/elektryka | ||
| Napięcie zasilające | 15 V DC ... 30 V DC | |
| Tętnienia resztkowe | ≤ 20 % | |
| Czas opóźnienia przed zadziałaniem | ≤ 50 ms | |
| Dryft temperaturowy (Sr) | ≤ 10 % | |
| Prąd jałowy | ≤ 12 mA | |
| Prąd obciążenia | ± 10 mA | |
| Maks. rezystor obciążający | ≤ 400 Ω Ub = 15 V ≤ 1.000 Ω Ub = 30 V |
|
| Napięcie wyjściowe na QA1 | s = 0 mm: 0 V/-0 +0,4 V (23 °C) s = 5 mm: +5,2 V/ +-0,4 V (23 °C) s = 10 mm: +10 V/ +-0,4 V (23 °C) |
|
| Prąd wyjściowy na QA2 | s = 0 mm: 4 mA/ +-0,8 mA (23 °C) s = 10 mm: 20 mA +/-0,8 mA (23 °C) |
|
| Napięcie wyjściowe | 0 V ... 10 V | |
| Szerokość pasma | 500 Hz | |
| Zabezpieczenie przeciwzwarciowe | Tak | |
| Temperatura otoczenia podczas pracy | –25 °C ... +70 °C | |
| Materiał obudowy | Mosiądz, chromowany | |
| Materiał, powierzchnia aktywna | Tworzywo sztuczne, PTB | |
| Długość obudowy | 48,5 mm | |
| Użyteczna długość gwintu | 32 mm | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 88 lat(a) | |
| DCavg | 0% | |
| TM (okres użytkowania) | 20 lat(a) | |
| Współczynniki redukcji | ||
| Wskazówka | Wartości mają charakter orientacyjny i mogą się różnić | |
| Stal nierdzewna (V2A) | Ok. 0,6 | |
| Aluminium (Al) | Ok. 0,18 | |
| Miedź (Cu) | Ok. 0,15 | |
| Mosiądz (Ms) | Ok. 0,28 | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270101 | |
| ECLASS 5.1.4 | 27270101 | |
| ECLASS 6.0 | 27270101 | |
| ECLASS 6.2 | 27270101 | |
| ECLASS 7.0 | 27270101 | |
| ECLASS 8.0 | 27270101 | |
| ECLASS 8.1 | 27270101 | |
| ECLASS 9.0 | 27270101 | |
| ECLASS 10.0 | 27270101 | |
| ECLASS 11.0 | 27270101 | |
| ECLASS 12.0 | 27274001 | |
| ETIM 5.0 | EC002714 | |
| ETIM 6.0 | EC002714 | |
| ETIM 7.0 | EC002714 | |
| ETIM 8.0 | EC002714 | |
| UNSPSC 16.0901 | 39122230 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 62.000 g | |
| Masa jednostkowa netto | 62 g | |
| Jednostka objętości | 175.5 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Sri Lanka | |
